Talon Force Yüksek Hızlı PDC Matkap Uçları Petrol Sondajı için 8 1/2 inç Yüksek Performans
Açıklamalar:
Talon Force yüksek hızlı PDC biti
Gelişmiş performans için tasarlandı
2010 yılında piyasaya sürülmesinden bu yana, Roschen Baker Hughes Talon uç ailesinin, yüksek performanslı kesme, mekanik ve hidrolik verimlilik sağlayan PDC uçları için endüstri standardı olduğu kanıtlanmıştır.
Hem Talon hem de Talon 3D ürünleri zorlu ortamlarda hala üstün yön kontrolü ve yüksek birikme (BUR) ve penetrasyon oranları (ROP) sağlar.
Bit teknolojisindeki en yeni gelişme - Talon Force PDC biti - aşağıdakiler aracılığıyla kesme ve mekanik verimlilikte iyileştirmeler sunarak bu temel üzerine inşa edilir:
Kesme verimliliği:
Gelişmiş elmas teknolojisi, ROP ve görüntüleri artırmak için kesicilerin daha uzun süre keskin kalmasına yardımcı olur
Mekanik verimlilik:
Kararlı, verimli ve dayanıklı tasarımlar üstün performans sağlar
Hidrolik verimlilik:
Bitteki optimize edilmiş hidrolik enerji, ROP'u artırmak için maksimum kesim tahliyesini sağlar

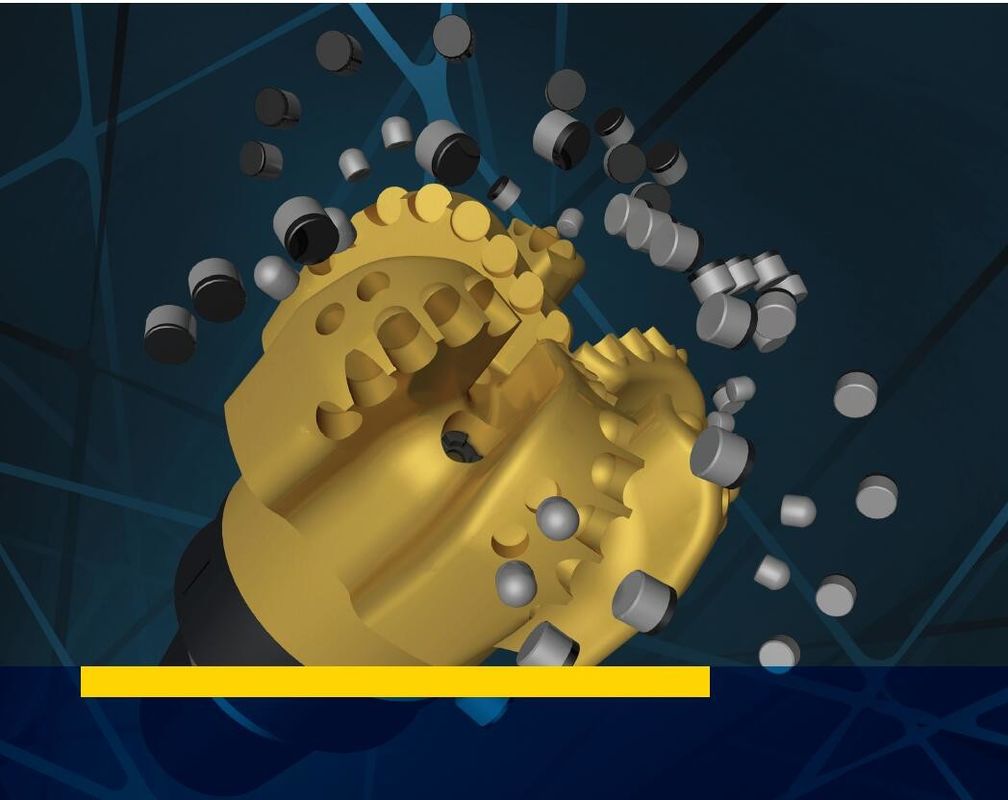

Talon Force yüksek hızlı PDC biti
StaySharp 2.0 kesici
Yeni nesil kesici ailesi, daha fazla ROP ve çekim için daha uzun süre daha keskin kalır.
Stabilis takviyeli kesici
Yeni kesici geometrisi, dayanıklılığı artırır ve burulma salınımlarını azaltır.
Talon Force bit profilleri
Uygulamaya özel bit profili, titreşimi en aza indirirken mekanik verimliliği ve dayanıklılığı artırarak ROP ve çalışma ömrünü artırır.
Optimize edilmiş kesici ve bıçak yerleşimleri
Tasarımlar kararlılığı ve delme verimliliğini en üst düzeye çıkarır.
Şekilli gösterge pedi
Tungsten karbür ve termal olarak kararlı PDC malzemeleri, gösterge pedlerini korur ve uçları daha uzun süre göstergede tutar.
Geometri, maksimum kesim tahliyesini optimize eder.
Kısa şaft
Geleneksel yönlü delmede daha yüksek kontrol seviyeleri için telafi uzunluğunu azaltır.
Döner yönlendirilebilir sistemlerde bit tarafı kuvvetini artırır.
Her sondaj ihtiyacı için yeni teknolojiler
PDC Matkap Uçlarının Özellikleri
| HAYIR. | PDC KAYA BIT BOYUTU | REG.PIN API | |
| içinde | mm | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
StaySharp 2.0 PDC kesiciler
Kapsamlı laboratuvar ve saha testleri sayesinde, Baker Hughes yeni nesil PDC kesicileri geliştirdi.
StaySharp 2.0 kesiciler, üstün aşınma direnci, tokluk ve termal stabilite için en son yüksek basınç / yüksek sıcaklık sentez teknolojileri ile güçlendirilmiştir.
PDC bitlerimiz için endüstri lideri teknoloji sağlamak amacıyla, kesici laboratuvarımız, dikey taretimizde deneysel kesici teknolojisiyle son 3 yılda 10 milyon ft (3 milyon m) 'den fazla kaya kestikten sonra sürekli olarak hızlı prototip geliştirme ve öğrenme sürecini sürdürmektedir. torna.
Baker Hughes, geçtiğimiz birkaç yıl içinde kaynaklarını personel ve kabiliyet açısından büyük ölçüde genişletti ve 2010'dan bu yana kesici araştırma kaynaklarını neredeyse üç katına çıkardı.
Ek olarak, Baker Hughes son teknoloji laboratuar ekipmanlarına ve analiz araçlarına yatırım yapmıştır.
Laboratuvar ve geliştirme kaynaklarımızı en son üretim atılımları ile birleştirerek, endüstri lideri sonuçlar sunmak için yeni StaySharp 2.0 kesicileri tasarlayabildik.
Stabilis takviyeli kesiciler
Baker Hughes'un yeni Stabilis PDC kesicileri, burulma stabilitesini iyileştirir ve kesici dayanıklılığını artırarak en zorlu uygulamalarda daha uzun işler ve daha yüksek ROP sağlar.Geleneksel PDC kesicilerin aşınma veya kırılma nedeniyle başarısız olduğu yerlerde, yeni bir geometrik tasarım, performansı korurken kesicileri korur.
Laboratuvar ortamında, Stabilis kesici testi, standart kesicilere kıyasla darbe mukavemetinde% 185'lik bir iyileşme göstermiştir.Standart bir kesiciye kıyasla bu teknoloji kullanılırken arızadan önceki toplam kesme mesafesi üç katına çıkarıldı.
Stabilis kesiciler, yüksek oranda iç içe geçmiş oluşumlarda yeni performans ölçütleri belirledi - konglomeralar, çört ve pirit kapanımlarını kolaylıkla delin.
Optimize edilmiş kesici düzenleri
Talon Force matkap uçları, bu en son teknolojik gelişmeleri, genel ROP'yi ve delinmiş görüntüleri en üst düzeye çıkarmak için tasarlanmış uygulamaya özel kesme yapılarıyla birleştirir.Uç profilleri, herhangi bir delme hedefini karşılamak için optimum agresifliği ve dayanıklılığı birleştirirken ideal kesici yüklemeyi desteklemek üzere tasarlanmıştır.
Geliştirilmiş yanal stabilite
Optimize edilmiş bıçak düzenleri ve stratejik radyal konumlandırma kullanan Talon Force uçları, yanal stabiliteyi en üst düzeye çıkararak kuyu içi gücünün daha iyi kullanımına ve daha verimli delme işlemine yol açar.Ek olarak, bu, hidrolik verimlilikle bağlantılı olarak yapılır - kesimleri boşaltmak ve daha uzun bit ömrü için kesicileri daha soğuk tutmak için temizleme alanını en üst düzeye çıkarır.
Geliştirilmiş ROP ve delme mesafesi
Standart Talon ürünlerine kıyasla Talon Force bitinin geliştirilmiş davranışları, tescilli bit yanıt yazılımımız BitGenie ™ matkap ucu seçim aracı ile açıkça görülmektedir.Talon Force çözümleri, kesme ve mekanik verimlilik kazanımlarından yararlanarak performansı en üst düzeye çıkarmak için genel ROP ve görüntüleri iyileştirir.
.Keskin 2.0 kesici kalın - kesici aşınmasını ve darbe direncini ve kesici termal stabilitesini iyileştirin
.Stabilis takviyeli kesici - burulma stabilitesini ve uç dayanıklılığını iyileştirir
.Çerçeve iyileştirmeleri - yanal stabiliteyi ve temizleme verimliliğini iyileştirir ve belirli bir uygulama için agresifliği optimize eder.
