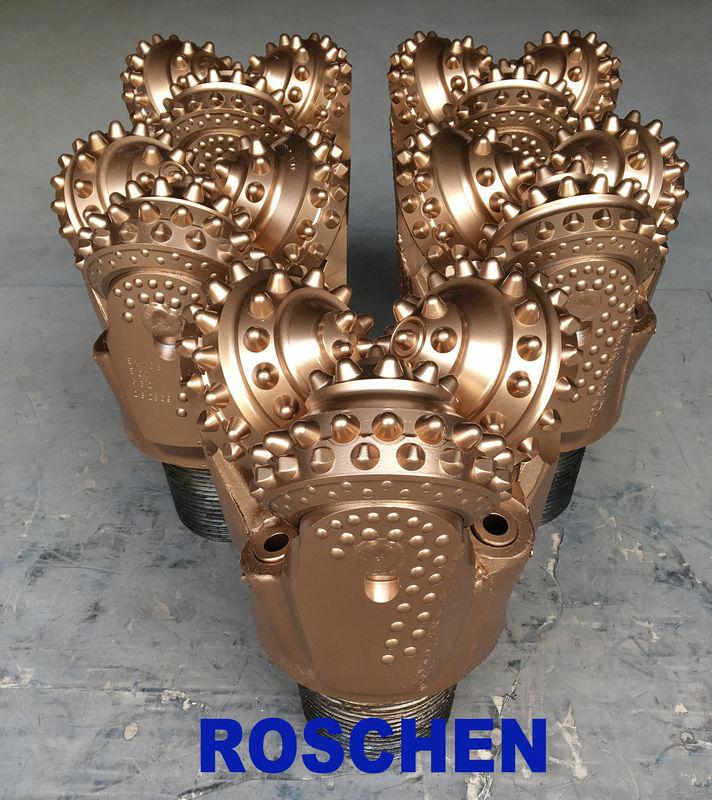

8 1/2 "Tricone Kaya Matkap Ucu / TCI Tricone Bit / Petrol Kuyusu Matkap Ucu
Üç koni bitin kaya kırma mekanizması
1. Darbeli kırma
Koni ucu kuyunun dibinde çalışırken, bitin boylamasına titreşimi ile dişlerin kaya üzerindeki etkisi, kayayı merdane ucuyla kırmanın ana yoludur.Matkap ucu döndürüldüğünde, dişler belirli bir hızda kayaya bastırılır.Bu kırma yöntemi, kırma testindeki statik basınca benzer.Dişlerin kayaya bastırılması, yeterli özgül basınç ve temas süresi gerektirir.Bu nedenle, merdane ucunun dişinin kaya üzerindeki eksenel yükü, statik basıncı ve darbe yükünü içerir.Matkap ucuna uygulanan delme basıncı, statik bir basınç kısmıdır;Darbe yükü, kuyu dibi döndüğünde matkap ucu tarafından üretilir, böylece matkap ucu-matkap dizisi sistemi sürekli olarak sıkıştırılır ve gerilir ve alt matkap teli, döngünün elastik deformasyon enerjisini koni tarafından Üretilene iletir. Bu, matkap ucu kayayı kırdığında dişlerin çarpma basıncının kaynağıdır.Matkap ucunun oluşum üzerindeki darbe basıncını artırmak, kırılan kayanın verimini artırabilir.
2. Kayar makas
Plastisitesi yüksek olan kayada, dişlerin alt kaya üzerine etkisinin yanı sıra, dişlerin zeminde belirli bir kayma etkisine sahip olmasını da gerektirir, böylece dişler kayayı keserek kaya kırma etkisini arttırır.Yumuşak oluşumlarda sondaj yaparken önemlidir.Koni kuyunun dibinde yuvarlandığında kaymaya neden olacak önlemler süper üst, bileşik koni ve kaydırma eksenidir.
(1) Süper üst.Süper tepe, koninin koni tepesinin matkap ucunun merkez çizgisini aştığı anlamına gelir.Koninin tepesinden merkez çizgisine olan mesafeye süper tepe noktası denir.Süper üst mesafe ne kadar büyükse, kayma miktarı o kadar büyük olur.Süper tepe teğet yönde bir kayma oluşturur ve koninin her bir halkasındaki dişler ve dişler arasındaki kaya kesilir.
(2) Karmaşık koni.Bileşik koni, koninin teğet yönde kaymasına neden olur ve üst üstte olduğu gibi, koninin her bir halkasındaki dişler ve dişler arasındaki kaya kesilir.
(3) Değişen eksen.Şaftın kaydırılması, koninin ekseninin bit eksenine göre bir mesafeye çevrilmesi anlamına gelir.Bu mesafeye değişen dingil mesafesi denir.Değişen dingil mesafesi daha büyükse, koninin kayma miktarı daha büyüktür ve kesme etkisi daha büyüktür.Vites mili dişlerin eksenel olarak kaymasına neden olur ve koni üzerindeki çember dişliler arasındaki kaya kesilir.
3. Dişin kendisinin kesme etkisi
Diş, eksenel basınç (delme basıncı) etkisi altında kayaya yenildiğinde, dişin kama yüzeyi, onunla temas halindeki kaya üzerinde yatay bir kesme kuvveti oluşturur ve kaya, kayma düzlemi boyunca kesme kırığına maruz kalır. dişlerle.Dişin kendisinin kaya üzerindeki kesme etkisi olan kırık kayayı çıkarmak için hareket ettirin.
| Tricone Rolle Bits Ürün özellikleri: | |
| Modeli | Su kuyusu için öğütülmüş diş uçları tricone, su kuyusu için TCI bitleri tricone |
| IADC Kodu |
116117126127136137216217236316317326327336337 1151251352152252353153253351141224214314111121131346347 |
|
417427437517 527537617627637737737832415425435 445525625635416427 43644647 516526537 547516536535 |
|
| Rulman Tipi | H - Sürtünmeli yatak;G - Makaralı rulman;F - Yüzer Yatak |
| Sızdırmazlık Tipi | HJ (metal sızdırmaz muylu yatağı) |
| HA (kauçuk contalı muylu yatağı) hava soğutmalı yatak tipi | |
| Boyut | Delik açıcı bit, oyucu bit için 2 7/8 "ila 26" daha büyük boyutlar |
| Malzeme | alaşımlı çelik, tungsten karbür uç |
| Ekstra Özellik | 1) Y-Konik dişler 2) X-keski dişleri 3) K-geniş dişler 4) G- Gague koruması |
| Uygulanabilir Oluşum | Çok yumuşak, yumuşak, orta yumuşak, sert, orta sert, çok sert oluşum |
| Uygulama |
Petrol ve gaz, su kuyusu, madencilik ve tektonik endüstrileri, petrol sahası, inşaat, jeotermal, yönlü sondaj ve yer altı temel işleri. |
| HAYIR. | TRİKON KAYA BİT BOYUTU | API İPLİK KAYIT PİMİ | |
| içinde | mm | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
