Çekirdek varil tek tüp tipi, çift tüp tipi ve üçlü tüp tipi içerir.
Çekirdek varil aksesuarları:
--- Kafa montajı, iç boru, dış boru, çekirdekli kaldırma, çekirdekli muhafaza, bölünmüş boru, kilitleme kaplin, adaptör kuplajı, iniş halkası, iç tüp sabitleyici, stop halkası.
Çift tüp çekirdekli varil
--- TT Serisi Çekirdek Barrel
Ultra ince cidarlı çift borulu göbek varilleri, mevcut çapları 46 ve 56 mm. Çok
İnce kesme yüzeyi, sert oluşumlar yoluyla çok hızlı penetrasyon oranına izin verir. Onlar
uygun arazi kullanımı madenciliği uygulamaları.
--- T2 Serisi Çift Tüplü Çekirdek Varil
T2 Serisi, özellikle madencilik uygulamaları olmak üzere yüzey araştırması için kullanılan ince cidarlı çift tüplü karotiyerdir.
İnce çentiklerinden dolayı, bu çekirdek variller hızlı penetrasyon sağlar. Çapları 46, 56, 66, 76, 86, 101 mm.
--- T6 Serisi Çift Tüplü Çekirdek Varil
Bunlar T2 serisinin devamıdır, ancak daha sağlam bir tasarıma sahiptir ve daha büyük çaplarda mevcuttur,
76, 86, 101, 116, 131 ve 146 mm. Yüzey madenciliği ve jeoteknik sondajda uygulanırlar.
--- LTK 48 ve LTK 60 Çift Tüplü Çekirdek Varil
LTK serisi karotiyer sistemi T2 serisinden daha ince bir duvar kaidesidir. Düşük maliyetli
Orta ve ekstra sert kaya oluşumlarında optimum üretim ve çekirdek geri kazanımı için tasarlanmış yüksek üretim.
Mevcut boyutları 48 ve 60mm.
--- WF Serisi Çift Tüplü Çekirdek Varil
Esas olarak deşarj bitlerinin kullanılmasında nispeten yumuşak oluşumları korumak için tasarlanmış jeoteknik çekirdek fıçılardır.
Basit inşaat ve ince duvarlı varillere göre daha dayanıklıdır, ancak daha düşük enerji oranıyla.
--- WG Serisi Çift Tüplü Çekirdek Varil
WG serisi için tek borulu çekirdek varil vardır. DCDMA E, A, B, N ve H boyutlarında mevcuttur.
--- TBW ve TNW Çekirdek Fıçıları
Bunlar, T2 serisi olarak DCDMA delik boyutları B ve N ile, ince duvarlı çift tüplü çekirdek varildir.
Yüzey araştırması, özel olarak madencilik uygulamaları için kullanılır. İnce çentik alanı hızlı nüfuz sağlar.
--- Kablolu Çift Tüplü Çekirdek Varil
Kablolu çift damarlı variller öncelikle derin bir kaplamada kullanılır. Bir aşırı görüntü aygıtı ile
Çekirdek alındığında her zaman çubuk dizisini birleştirip ayırma gereğini ortadan kaldırıyorlar.
DCDMA A, B, N, H ve P boyutlarında mevcuttur.
--- Çin Standart Çift Tüplü Çekirdek Varil
--- Çin Standart Kablolu Çift Tüp Çekirdek Varil
--- Jet-tipi Ters Sirkülasyon Çift Tüp Çekirdek Varil
Üçlü Tüp Çekirdekli Varil
--- MLC (Triefus) Serisi Çekirdek Fıçıları
Bu üçlü boru göbeği varilleri, genellikle, yumuşak oluşumlarda çekirdek toplanmasını en üst düzeye çıkarmak için tasarlanmış, geoteknik amaç için kullanılmaktadır. 35-146 mm arasında mevcut çap boyutları.
--- Kablolu Üçlü Boru Çekirdekli Varil

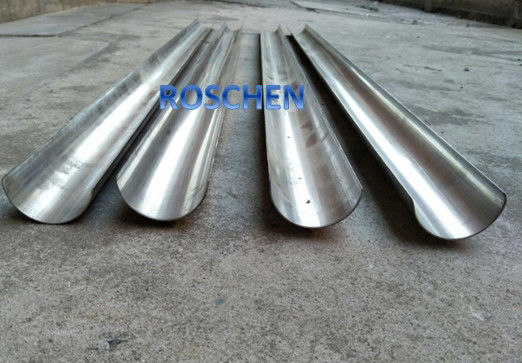

Kırık, kırılmış formasyonlarda genellikle üçlü tüplü çekirdek variller gereklidir. Kablolu çift tüplü karotiyer tabanının üzerinde üçüncü, bölünmüş bir iç boruya sahiptirler. Bu, çekildikten sonra iç tüpün dışına pompalanabilir ve çekirdeğin yerinde incelenmesini sağlar.
Tek Tüplü Çekirdek Varil
--- B Serisi Tek Tüplü Çekirdek Varil
B serisi genellikle çekirdek korumanın gerekli olmadığı ve beton kaplama için kullanıldığı durumlarda kullanılan tek borulu çekirdek fıçılardır. Mevcut çaplar 46-146 mm.
--- WG Serisi Tek Tüplü Çekirdek Varil
WG serisi için çift tüplü çekirdek varil vardır. DCDMA E, A, B, N ve H boyutlarında mevcuttur.
--- Çin Standart Tek Tüplü Çekirdek Varil
Kablolu 56, Kablolu 59, Kablolu 75, Kablolu 91.
Mevcut boyutu:
B76 çekirdek varil, B86 çekirdek varil, B101 çekirdek varil, B131 çekirdek varil, B146 çekirdek varil
BQ çekirdek varil NQ çekirdek varil, HQ çekirdek varil PQ çekirdek varil, NQ3 çekirdek varil, HQ3 çekirdek varil, PQ3 çekirdek varil
TT-46 karotiyer TT56 karotiyer
T2-56 karotiyer, T2-66 karotiyer, T2-76 karotiyer, T2-86 karotiyer, T2-101 karotiyer
T6-76 çekirdek varil T6-86 çekirdek varil T6-101 çekirdek varil T6-116 çekirdek varil T6-131 çekirdek varil T6-131 çekirdek varil
T6S-76, T6S-86, T6s-101, T6s-131, T6S-146 karotiyer
NMLC karotiyer, HMLC karotiyer
HWF karotiyer, PWF karotiyer
NWG karotiyer, HWG karotiyer
LTK48 karotiyer
Mazier çekirdek varil
412 F karotiyer
M101 karotiyer
| Boart Longyear Çekirdek Barrel Sistem Boyutları | ||
| BOYUT | ÇEKİRDEK Ø | DELİK Ø |
| AQTK | 35,5 mm (1-3 / 8 inç) | 48 mm (1-7 / 8 inç) |
| BQ | 36,4 mm (1-7 / 16 inç) | 60 mm (2-3 / 8 inç) |
| BQTK | 40,7 mm (1-5 / 8 inç) | 60 mm (2-3 / 8 inç) |
| NQ | 47,6 mm (1-7 / 8 inç) | 75,7 mm (3 inç) |
| NQTK (NQ2 ") | 50,6 mm (2 inç) | 75,7 mm (3 inç) |
| NQ3 | 45 mm (1-3 / 8 inç) | 75,7 mm (3 inç) |
| HQ | 63,5 mm (2-1 / 2 inç) | 96 mm (3-3 / 8 inç) |
| HQ3 | 61,1 mm (2-3 / 8 inç) | 96 mm (3-3 / 8 inç) |
| PQ | 85 mm (3-3 / 8 inç) | 122,6 mm (4-7 / 8 inç) |
| PQ3 | 83 mm (3-1 / 4 inç) | 122,6 mm (4-7 / 8 inç) |
| Atlas Copco Çekirdek Barrel Sistem Boyutları | ||||
| SİSTEM | ÇEKİRDEK Ø | DELİK Ø | ||
| aa | içinde | aa | içinde | |
| bir | 48,0 | 1.89 | 27,0 | 1.06 |
| B | 59,9 | 2.36 | 36,4 | 1.43 |
| N- | 75,7 | 2.98 | 47,6 | 1.88 |
| 'H | 96,1 | 3.78 | 63,5 | 2.5 |
| P | 122,6 | 4.83 | 85,0 | 3.35 |
