Dağlık bölge sondajı için Cummins Motor Pistonlu Taşınabilir Sondaj Rig
Modeli: RSDX-2 Tam Hidrolik Taşınabilir Matkap Rig

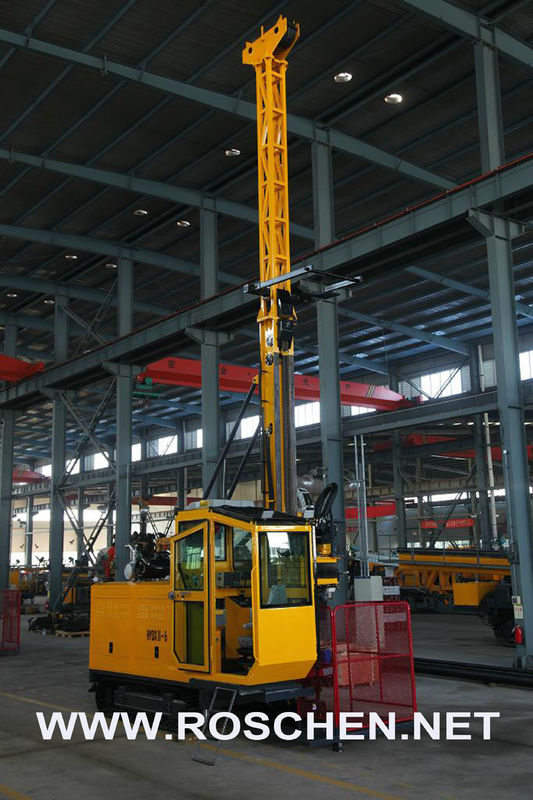

RSDX-2 hidrolik sondaj kulesi
1. Genel Bakış
RSDX-2 tam hidrolik portatif sondaj kulesi, girilmesi zor uzak bir alanda jeolojik keşif için tasarlanmış bir tür hafif teçhizattır.Bu portatif matkap, esas olarak kablolu karot tekniği ile elmas delme için uygundur.Teçhizat, dizel güç ünitesi, hidrolik sistem, kontrol paneli, direk ve ana vinç, tel halatlı vinç, matkap kafası, besleme sistemi, ayak kelepçesi vb. İçerir. RSDX-2 hidrolik sondaj kulesi, tüm yüzeyi için tamamen hidrolik tahriklidir. karot işlevi.Fisyon tarzı tasarım, teçhizatı iyi bir asimile edilebilirlik ve sökülebilirlik haline getirerek erişilemeyen alanların çoğuna nakliyeyi kolaylaştırır.Sağlam yapı ve tam kontrol sistemi, yüksek penetrasyon oranı ve olağanüstü güvenilirlik sağlar.
2. Ana Teknik Özellikler:
1. Tam hidrolik ve matkap kafası modeli.Matkap kafası dönüşü, beş dizel motorla tahrik edilen dört hidrolik pompa ile gerçekleştirilir;bu aynı zamanda besleme hidrolik silindir sisteminin hem yüksek hem de düşük hızda tam strok beslemesini gerçekleştirmesini sağlar.
2. İyi sökülebilirlik ile.Taşınabilir sondaj kulesi, güç ünitesi, hidrolik yağ tankı, manipülasyon platformu ve çalışma mekanizması, yani sondaj bölümü dahil olmak üzere tasarımda fisyon tarzı benimsenmiştir.Bu yüzden hafiftirler ve insan gücü veya hayvan gücü ile taşınabilirler.Hidrolik sondaj kulesi, daha güçlü uyarlanabilirlik ile 45 ° －90 ° 'de delik delmek için dar alanda uygulanabilir ve gerçekleştirilebilir.
3. Güçlü teknikler uyarlanabilirliği.Telli karot tekniği ile elmas delme işleminin yanı sıra, bu taşınabilir sondaj kulesi güçlü teknik uyarlanabilirliğe sahiptir.RSDX-2 hidrolik sondaj kulesi, diğer herhangi bir tabakanın delme ve besleme gereksinimi için geçerlidir.
3. Teknik Özellikler
| Modeli | RSDX-2 hidrolik sondaj kulesi | |
| Matkap Kapasitesi (m) | BQ | 350 |
| NQ | 230 | |
| HQ | 120 | |
| Nominal Güç (KW) / | Beş set R2V870 dubleks silindirli hava soğutmalı dizel motor | 11 / 2.500 |
| Dinamik Sistemin Dönme Hızı (d / dak) | İki set Yuchai YC2108 dizel motor | 33 / 2.400 |
| Bir dizi Cummins 4BTA3.9-C100 dizel motor | 74 / 2.200 | |
| Birim başı | Tork Aralığı (Nm) | 334-930 |
| Hız Aralığı (rpm) | 0-900 | |
| Yem Mekanizması | Yağ silindiri besleme, Kaldırma İnme (mm) | 1700 |
| Kaldırma Kapasitesi (KN) | 50 | |
| Besleme Kapasitesi (KN) | 25 | |
| Ana Vinç | Maks. Alan sayısıkaldırma Kapasitesi (KN) | 18 |
| Kaldırma Hızı (m / dak) | 84 | |
| Sarma Uzunluğu (m) | 30 | |
| Wirerope Çapı (mm) | φ12 | |
| Halat Çekme Vinci | Kaldırma Kapasitesi (KN) | 8.4 |
| Kaldırma Hızı (m / dak) | 90-240 | |
| Sarma Uzunluğu (m) | 500 | |
| Wirerope Çapı (mm) | φ6 | |
| BW-100A Çamur Pompası | Boyut: L × G × Y (mm) | 3500 × 1500 × 1300 |
| Maks. Alan sayısıBileşen Ağırlığı (dinamik sistem hariç) (kg) | 100 | |
