Aşırı Yüklü Sondaj Sistemi

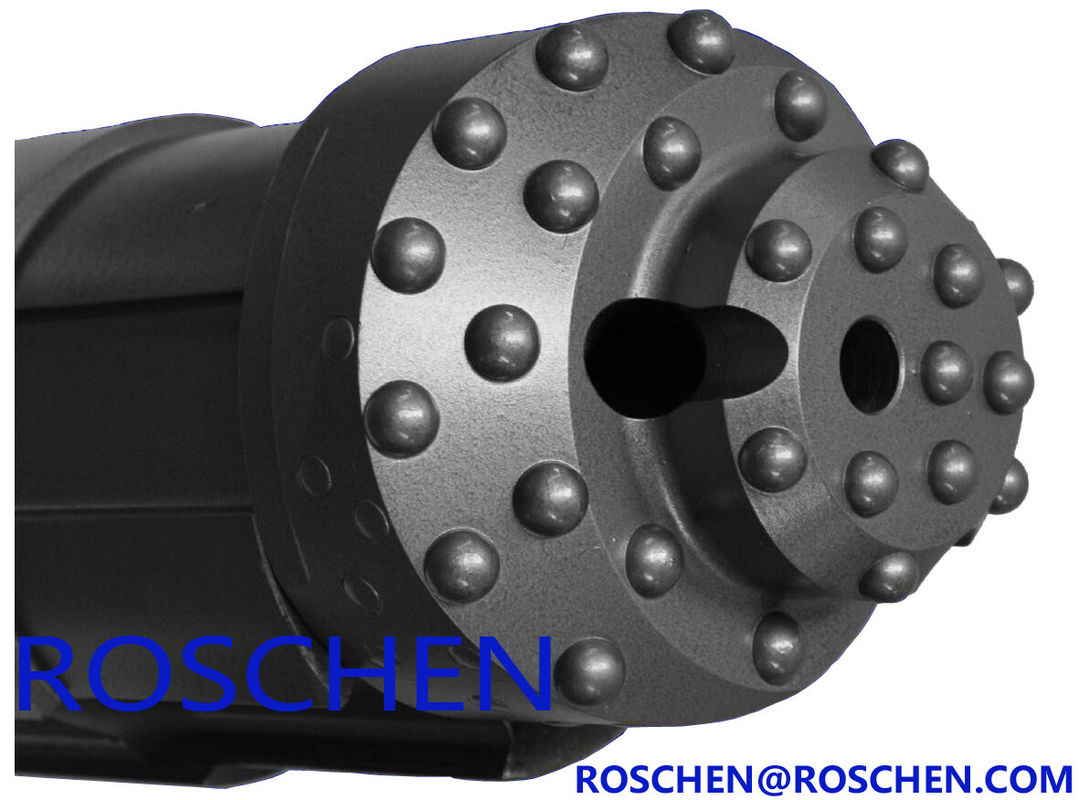

Roschen'ın ODS sistemi, dengesiz zemin koşullarında deliklerin eş zamanlı delinmesi ve muhafaza edilmesi için tasarlanmış, kanıtlanmış iki parçalı Eksantrik Aşırı Yüklü Sondaj sistemidir.
Temel Özellikler:
. 114mm (4 1/2 ") 'den 273mm (10¾") çapına kadar kasa boyutları için mevcuttur. Bit yüzüne daha iyi enerji transferi için basit iki parçalı tasarım
. Kararsız zemin koşullarında optimum delme performansı
. Eksantrik Bit, değiştirme veya yenileme için kolay ve hızlı bir şekilde çıkarılabilir
. Bit tutucu içinde "açık ve kapalı" kilitleme düzenlemesi, böylece Eksantrik Bitin kapanmasını engelleyemez.
. ODS Bit, Eksantrik Bit'e yardımcı olan ve daha dar bir delik üretmeye yardımcı olan pozitif bir pilot tasarıma sahiptir.
| Eksantrik Muhafaza Sistemi (Eksantrik Overburden Sondaj Sistemi) | |||||||||
| tip | Gövde Recom.Size (mm) | Min İç Dia.of Gövde pabucu Dia (mm) D | Raybalama Dia (mm) C | DTH HAMMER | Matkap Borusu | Parça no | |||
| Max.OD (A) | Min.ID (B) | Bağlantı iplik | OD (mm) | Anahtar düz (mm) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| Görev 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| Görev 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| Görev 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| Görev 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| Görev 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
ODEX
ROSCHEN, ODEX90'dan ODEX445'e kadar ODEX Eksantrik Aşırı Yüklemeli Sondaj Sistemi üretir. Bu üç parçalı sistem, pilot bit, raybalayıcı, kılavuz cihazından oluşmaktadır. ROSCHEN ODEX aşırı yük sondaj sistemleri, sondaj ve madencilikten kaya demirine ve saha incelemesine kadar çeşitli uygulamalarda yaygın olarak kullanılmaktadır.
Advtanges:
- Kesimlerin hızlıca çıkarılması; Özellikle dirençli kaya oluşumunda yüksek penetrasyon oranı;
- Sondaj sırasında kolay toprak ve yeraltı suyu örneklemesi;
- Formasyonda seçilen derinlikte verim tahmini ölçmek mümkün;
- Yüksek mağara riski taşıyan konsolide olmayan oluşumlarda avantajlıdır
Uygulama alanı:
Su kuyuları, jeotermal kuyuları, kısa mirco kazıkları, orta mini tip derz dolgu, baraj ve liman projelerinin sondajı için uygundur.
1. Delme başladığında, rayba, dışarı açılır ve kılavuz borusunun matkap ucu düzeneğinin arkasında aşağıya doğru kayması için pilot deliği geniş bir şekilde delinir.
2. Gerekli derinliğe ulaşıldığında, dönüş dikkatlice tersine çevrilir, bunun üzerine rayba, içeri girer ve matkap ucu düzeneğinin gövdeden çekilmesine izin verir.
3. Matkap deliğinde bırakılacak olan muhafaza boruları, deliğin dibinde çimento harcı veya başka bir sızdırmazlık maddesiyle kapatılmalıdır.
4. Sondaj, geleneksel bir sondaj kullanılarak ana kayada istenen derinliğe kadar devam eder.
