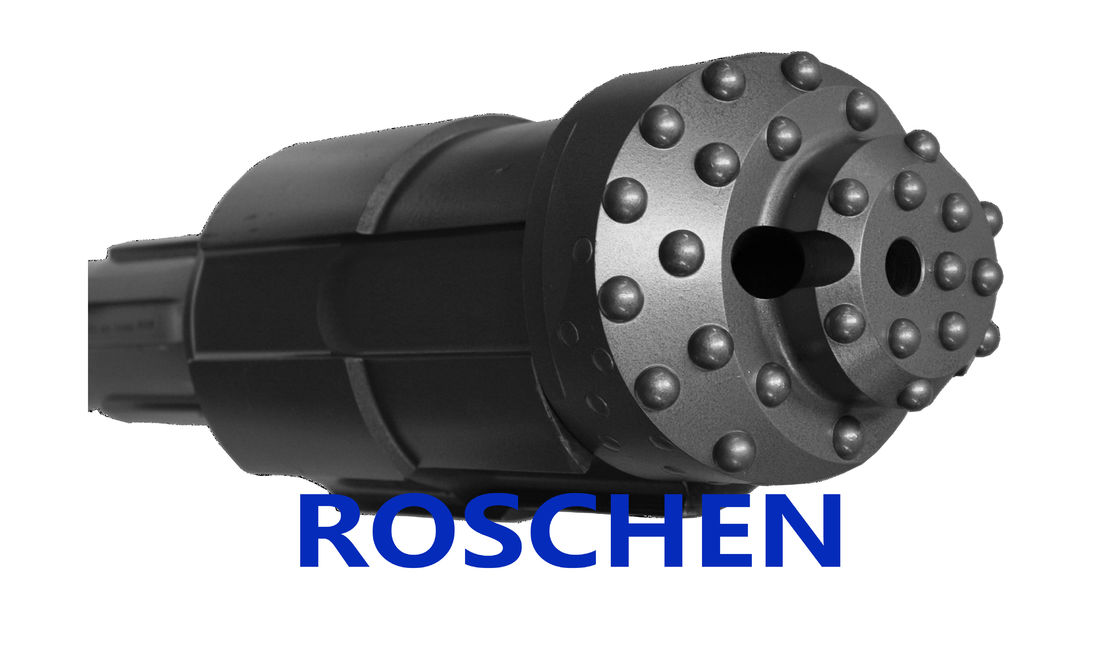

Gövde İlerleme Sistemleri için kullanılan eksantrik aşırı yüklü delme Tubex XL 165
ODS SİSTEMİ Aşırı Yük Delme sistemi
Roschen'in ODS sistemi, dengesiz zemin koşullarında deliklerin eş zamanlı delinmesi ve muhafazası için tasarlanmış, kanıtlanmış iki parçalı Eksantrik Aşırı Yük Delme sistemidir.
Ana Özellikler:
1. 114 mm (4 1/2 ") ila 273 mm (10¾") çap arasındaki kasa boyutları için mevcuttur Bit yüzüne daha iyi enerji aktarımı için basit iki parçalı tasarım
2. Dengesiz zemin koşullarında optimum delme performansı
3. Eksantrik Uç, değiştirme veya yenileme için kolayca ve hızlı bir şekilde çıkarılabilir
4. Uç tutucu içindeki "açık ve kapalı" kilitleme düzenlemesi, böylece hiçbir şey Eksantrik Ucun kapanmasını engelleyemez
5. ODS Bit, Eksantrik Ucu yönlendirmeye ve daha düz bir delik oluşturmaya yardımcı olan pozitif bir pilot tasarıma sahiptir.
| ODEX Sisteminin Özellikleri | |||||||||
| Eksantrik Muhafaza Sistemi (Eksantrik Aşırı Yük Delme Sistemi) | |||||||||
| Tür | Muhafaza Tavsiye Edilen Boyut (mm) | Min İç Çapı Gövde pabucu Dia (mm) D | Raybalama Çapı (mm) C | DTH ÇEKİÇ | Matkap Borusu | Parça No. * | |||
| Maks. OD (A) | Min.ID (B) | Bağlantı İpliği | OD (mm) | Anahtar Düz (mm) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Kayıt | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Kayıt | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| Görev 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Kayıt | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| Görev 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Kayıt | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| Görev 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Kayıt | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| Görev 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Kayıt | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| Görev 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Kayıt | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
* Komple sistem Bit Tutucu, Eksantrik Uç ve Kilitleme Pimlerinden oluşur.İstek üzerine diğer şaft stilleri mevcuttur
ODS, dengesiz zemin koşullarını desteklemek için kasaların aynı anda montajı için tasarlanmış iki parçalı bir eksantrik aşırı yüklü delme sistemidir.
Uç tutucu, çekiç içine geleneksel bir düğme bitinin olacağı şekilde takılır.
Eksantrik düğme ucu, ucun yeniden taşlanması veya değiştirilmesi gerektiğinde çıkarılabilen çift "Seloc" pim düzenlemesi vasıtasıyla uç tutucuya kilitlenir.
ROSCHEN yalnızca dişli muhafazalar tedarik eder ancak sistem, muhafazanın delikte bırakılması gerektiğinde daha ucuz kaynaklı muhafazalarla da kullanılabilir.
ODS sistemi istenilen derinliğe kadar delindiğinde, eksantrik uç gövde pabucuna karşı yukarı çekilerek ve 180 derece ters döndürülerek eş merkezli konumuna kapatılabilir ve tüm sistem kasadan çekilebilir.
Gerekirse, sistem boyutuna eşit bir çapa sahip geleneksel bir düğme ucu kullanarak sert kayayı delmek mümkündür.
Doğru boyutlarda bir dengeleyicinin doğrudan çekicin arkasına yerleştirildiğinden emin olmak önemlidir.
ROSCHEN, ODS delme sistemlerimize eşlik edecek bir dizi uç tutucu, eksantrik uç, muhafaza pabucu ve stabilizatör üretmektedir.Daha fazla ürün detayı için lütfen teknik satış broşürlerimizi inceleyin veya yardım için satış ekibimizle iletişime geçin.
