Aşağı delikli (DTH) çekiç uçları, çok çeşitli kaya türlerinde delik açmak için delik delme delicilerle birlikte kullanılır. DTH çekiçleri ile bağlantılı olarak, matkap ucu, zemindeki biti döndürmek için eğik bir tahrik ile tasarlanmıştır.

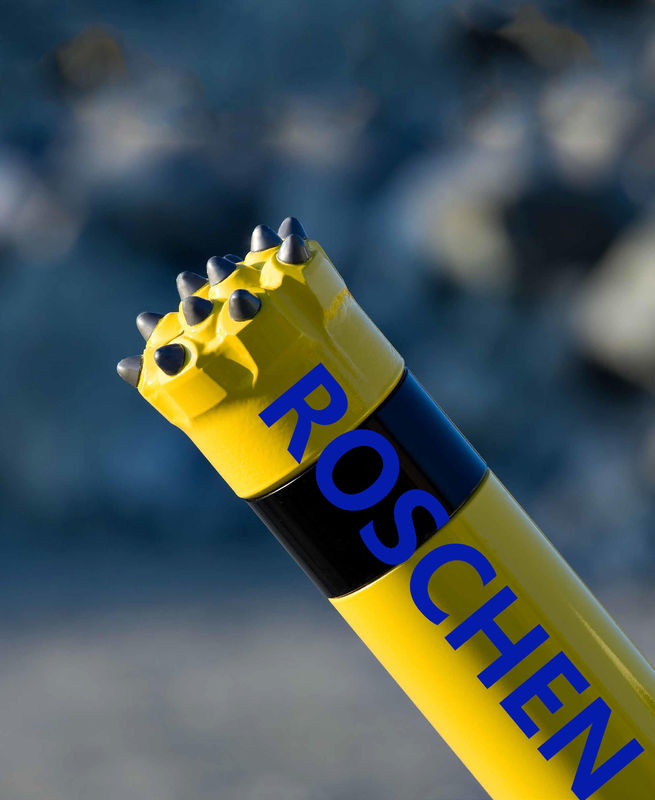

Roschen RH510, yüksek penetrasyon oranları ve maksimum verimlilik için tasarlanmış bir delik (DTH) çekiçidir. Yüksek performans için bu çekiç, sert ve aşındırıcı kayaları delmek için ilk tercihtir. Optimize edilmiş enerji verimliliği ve ayak valfi için patentli bir şaft tasarımına sahiptir. Aşındırıcı kaya oluşumlarında yüksek hızda delme uygulamalarında maksimum ömür sağlamak için ağır hizmet tipi veya tersinir muhafazalı modeller mevcuttur.
Bu, piston ve bit arasındaki özel bir arayüz ile elde edilir. Bu, nüfuz oranlarını artırmak için enerji iletimini optimize eder. Sonuç, yüksek verimlilikle mükemmel bir ekonomi sunacak. 24 bar'a (350 psig) kadar çalışma basınçları için tasarlanmıştır.
RH510 çekiç, biraz daha düşük bir ayak valfi gerektirmez ve bu da aşağı zaman için şansı azaltır. Benzersiz tasarım, yakıt tasarrufu ile birlikte enerji verimliliğini en üst düzeye çıkarır ve toplam delme maliyetlerini en aza indirir.
| Çekiç | Ağırlık kg (lb) | Dış çap mm (inç) | Çekiç uzunluğu mm (inç) |
| RH510r 3 " | 25 (55) | 81.3 (3.2) | 823 (32,4) |
| RH510r 4 " | 38 (83) | 98 (3.56) | 914 (36) |
| RH510 5 " | 68 (145) | 120 (4.72) | 987 (38.86) |
| RH510g 5 " | 73 (160) | 126 (4.96) | 987 (38.86) |
| RH510r 5 " | 73 (160) | 126 (4.96) | 987 (38.86) |
| RH510 6 " | 72 (158) | 142 (5.6) | 922 (36,3) |
| RH510g 6 " | 82 (180) | 150 (5.9) | 922 (36,3) |
| RH510r 6 " | 82 (180) | 150 (5.9) | 922 (36,3) |
| RH510w 6 " | 72 (158) | 142 (5.6) | 922 (36,3) |
| RH510r 8 " | 173 (380) | 181 (7.12) | 1,219 (48) |
| RH510w 8 " | 173 (380) | 181 (7.12) | 1,270 (50) |
| ROSCHEN DTH Çekiçler Özellikleri | |||||||
| Çekiç boyutu | Bit sap | ROSCHEN Kodu | Bağlantı iplik | Uygun bit | Çalışma basıncı | Hava tüketimi | |
| 1" | BR1 | ROS 11 | RD50 kutusu | ¢ 50-70mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / dakika |
| 1.0Mpa | 4m3 / dak | ||||||
| 1.4Mpa | 5m3 / dak | ||||||
| 2" | BR2 | ROS 22 | RD50 kutusu | ¢ 70- ¢ 90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / dakika |
| 1.0Mpa | 4m3 / dak | ||||||
| 1.4Mpa | 5m3 / dak | ||||||
| 3" | DHD3.5 | 32 ROS | API 2 3/8 "Reg | ¢ 90- ¢ 110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3 / dakika |
| COP32 / COP34 | |||||||
| M30 | 1.5MPa | 9m3 / dak | |||||
| 4" | DHD340 | ROS 34 | API 2 3/8 "Reg | ¢ 110- ¢ 135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3 / dak |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3 / dakika | |||||
| M40 | 2.4Mpa | 15m3 / dakika | |||||
| 5" | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ¢ 135- ¢ 155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3 / dak |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3 / dakika | |||||
| M50 | 2.4Mpa | 23m3 / dakika | |||||
| 6" | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ¢ 155- ¢ 190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3 / dakika |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3 / dakika | |||||
| M60 | 2.4Mpa | 28.5m3 / dakika | |||||
| 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ¢ 195- ¢ 254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3 / dakika |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3 / dakika | |||||
| SD8 | 2.4Mpa | 34m3 / dakika | |||||
| M80 / M85 | |||||||
| 10" | SD10 | ROS 100 | API 6 5/8 "Kayıt | ¢ 254- ¢ 311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3 / dakika |
| Numa100 | 1.8Mpa | 40m3 / dakika | |||||
| ROS 100 | 2.4Mpa | 55m3 / dakika | |||||
| 12" | DHD1120 | ROS 120 | API 6 5/8 "Kayıt | ¢ 305- ¢ 445 mm | 1.0-2.5Mpa | 1.0Mpa | 30m3 / dakika |
| SD12 | 1.8Mpa | 56m3 / dakika | |||||
| Numa120 | 2.4Mpa | 78m3 / dakika | |||||
| Notlar: | |||||||
| Metzke, Remet iş parçacığı mevcuttur! | |||||||
| DTH Hammer'ın herhangi bir özel tip şaft istekleri ile mevcut olacaktır. | |||||||
