Yüksek / Düşük Hava Basıncı Su kuyusu Derin Delik Döner Pnömatik Sondaj DTH çekiç
COP MISSION DHD QL SD için Düğme Uçları
Eşleşen ürünler :
API 3 1/2 "REG PIN kodlu 89mm matkap çubukları
API 3 1/2 "REG KUTUSU ile 89mm matkap çubukları
API 4 1/2 "REG PIN kodlu 114mm delme çubukları
API 4 1/2 "REG KUTUSU ile 114mm sondaj çubukları
COP84 ile bit. DHD380, Mission80, QL80, SD8 şaftları
Uygulama alanları:
Madencilik, taş ocağı, tünel, köprü, inşaat vb. Gibi her türlü alan, ancak kasa delme sırasında muhafaza borularıyla kullanım için son derece mükemmeldir.
Özellikler:
Düşük frekans, uzun ömürlü, geri dönüşsüz yıkama, güvenilir performans ile yüksek darbe gücü.
Techincal Parametreleri
| Açıklama | Ürün Kodu | Bit şaft | İplik bağlantısı | Dış Çap (mm) | Bitsiz Uzunluk (mm) | Ağırlık (kg) | Düz Anahtar (mm) | Rec. Delik boyutu (mm) |
| RS 180 | 260000 | DHD38, COP84 | API 4 1/2 "REG PIN'i | 180 | 1522 | 190 | 150 | 203-271 |
| Çalışma basıncı (bar) | 17 bar'da Darbe Frekansı (Hz) | Normal Eksenel Basınç (kN) | Dönüş Hızı (d / dak) | Hava Tüketimi (m³ / dak) | ||||
| 14-24 | 20 | 18.3 | 30-40 | 12bar | 17bar | 24bar | ||
| 22.5 | 28.2 | 39.6 | ||||||
| Diğer Uçlara Eşleşen Çekiçler | ||||||||
| Açıklama | Ürün Kodu | Bit şaft | İplik bağlantısı | Dış Dia. (mm) | Bitsiz Uzunluk (mm) | Ağırlık (kg) | Düz Anahtar (mm) | Rec. Delik boyutu (mm) |
| RS180-QL80 | 260001 | QL80 | API 4 1/2 "REG PIN'i | 180 | 1515 | 190 | 150 | 203-271 |
| RS180-Mission80 | 260003 | Mission80 | 1515 | 188 | ||||
| RS180-MACH80 | 260005 | MACH80 | 1522 | 190 | ||||
| RS180-SD8 | 261000 | SD8 | 1492 | 195 | ||||
| Çalışma Basınç (bar) | darbe Sıklık 17 barda | Normal eksen Basınç (kN | Rec. rotasyon hız (r / dak) | Hava tüketim (m³ / dakika) | ||
| 14-24 | 20 | 18.3 | 30-40 | 14bar | 17bar | 24bar |
| 22.5 | 28.2 | 39.6 | ||||
| ROSCHEN DTH Çekiçler Teknik Özellikleri | |||||||
| Çekiç boyutu | Bit şaft | ROSCHEN Kodu | Bağlantı iplik | Uygun bit | Çalışma basıncı | Hava tüketimi | |
| 1" | BR1 | ROS 11 | RD50 kutusu | ¢ 50-70mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / dakika |
| 1.0Mpa | 4m3 / dak | ||||||
| 1.4Mpa | 5m3 / dak | ||||||
| 2" | BR2 | ROS 22 | RD50 kutusu | ¢ 70- ¢ 90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / dakika |
| 1.0Mpa | 4m3 / dak | ||||||
| 1.4Mpa | 5m3 / dak | ||||||
| 3" | DHD3.5 | ROS 32 | API 2 3/8 "Kayıtlı | ¢ 90- ¢ 110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3 / dakika |
| COP32 / COP34 | |||||||
| M30 | 1.5MPa | 9m3 / dak | |||||
| 4" | DHD340 | ROS 34 | API 2 3/8 "Kayıtlı | ¢ 110- ¢ 135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3 / dak |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3 / dakika | |||||
| M40 | 2.4Mpa | 15m3 / dakika | |||||

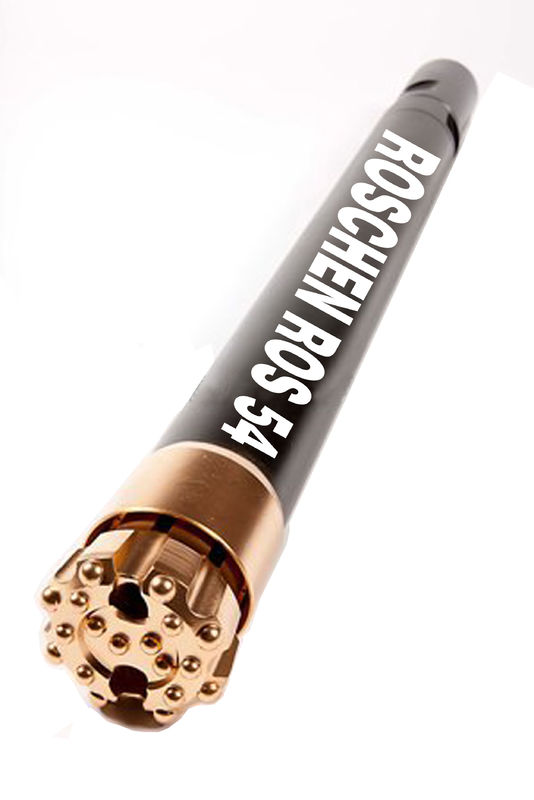

| 5" | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Kayıt / API 3 1/2" Kayıt | ¢ 135- ¢ 155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3 / dak |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3 / dakika | |||||
| M50 | 2.4Mpa | 23m3 / dakika | |||||
| 6" | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Kayıtlı | ¢ 155- ¢ 190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3 / dakika |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3 / dakika | |||||
| M60 | 2.4Mpa | 28.5m3 / dakika | |||||
| 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Kayıtlı | ¢ 195- ¢ 254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3 / dakika |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3 / dakika | |||||
| SD8 | 2.4Mpa | 34m3 / dakika | |||||
| M80 / M85 | |||||||
| 10" | SD10 | ROS 100 | API 6 5/8 "Kayıtlı | ¢ 254- ¢ 311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3 / dakika |
| Numa100 | 1.8Mpa | 40m3 / dakika | |||||
| ROS 100 | 2.4Mpa | 55m3 / dakika | |||||
| 12" | DHD1120 | ROS 120 | API 6 5/8 "Kayıtlı | ¢ 305- ¢ 445 mm | 1.0-2.5Mpa | 1.0Mpa | 30m3 / dakika |
| SD12 | 1.8Mpa | 56m3 / dakika | |||||
| Numa120 | 2.4Mpa | 78m3 / dakika | |||||
| Notlar: | |||||||
| Metzke, Remet iplik mevcut! | |||||||
| DTH Hammer'ın herhangi bir özel tip gövdesi talep üzerine temin edilebilir. | |||||||
DTH Bit
DTH bit aynı zamanda ana ürünümüzdür. Mang yıl arama sonra, yüksek kaliteli hammadde, ileri teknoloji benimsemiş ve kesinlikle denetim yoluyla geçti kaliteli ürün geliştirme ve üretiminde zengin deneyime sahip.
1. yüksek ve düşük hava basıncı delik delme uçları
2. Düşük hava basıncı holeDia.: 65-220mm
3. Yüksek hava basıncı deliği Dia.85-305mm
4. Yüz tipi: bırak merkezi / içbükey / dışbükey / çift göstergesi / düz
5.Bizim DTH Bit XL, Misyon, COP, IR, Mach, Demag, SD, Bulroc, Halco Mach, Kazıcı vb gibi DTH Çekiç birçok türde için uygun olabilir
