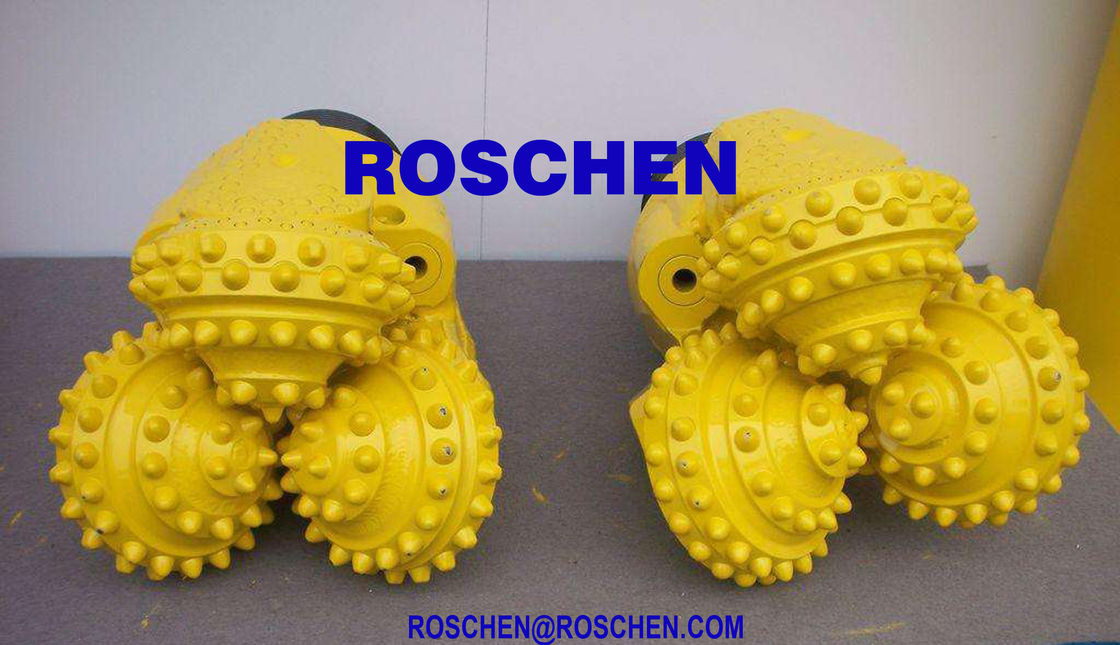

Madencilik Kuyu Sondajı için 12 1/4 inç Mühürlü Rulman TCI Tricone Rulo Bit
Madencilik Kuyu Sondajı için Mühürlü Rulman TCI Tricone Rulo Bit
Tricone Bit veya Roller Bit olarak adlandırılan, su kuyusu sondajı ve madenciliği için en yaygın kullanılan döner delme aracı ve HDD (yatay yönlü sondaj) delme aracıdır.Kesme dişleri, koni biti çalışırken kuyu dibine dönüşümlü olarak temas eder, kaya kırma torku küçüktür, kesici dişler ile kuyu dibi arasındaki temas alanı küçüktür, basınç yüksektir ve kolaydır Tabakaya girmek için Çalışma bıçağının toplam uzunluğu büyüktür, bu nedenle aşınmayı azaltır.Yumuşak kayadan oldukça sert kayaya kadar çeşitli oluşumlar için uygundur.
Tricone Bits'in açıklaması:
(1) Bu serinin kesme yapısı tricone rock bit:
Birinci sınıf tungsten karbür kesici uçların dayanıklılığı, yeni formüller ve kesici uç için yeni tekniklerle iyileştirilmiştir. Dişlerin aşınma direnci, çelik diş biti için diş yüzeylerindeki birinci sınıf tungsten karbür sert kaplama ile geliştirilmiştir.
(2) Bu serideki tricone rock bitinin Gösterge Yapısı:
Topukta gösterge düzelticiler ve koninin gösterge yüzeyinde gösterge uçları, tungsten karbür uçlar ve gömlek kuyruğundaki sert yüzeyler ile çoklu gösterge koruması, gösterge tutma kabiliyetini ve yatak ömrünü artırır.
(3) Bu serinin yatak yapısı tricone rock bit:
İki baskı yüzeyli yüksek hassasiyetli yatak.Toplar koniyi kilitler Sert yüzeyden duyulan yatak yüzeyi.Sürtünmeyi azaltan alaşım ile kakma koni yatak ve ardından gümüş kaplama.Rulmanın aşınma direnci ve tutukluk direnci iyileştirilmiştir ve yüksek dönme hızına uygundur.
(4) Bu serideki tricone kaya bitinin Sızdırmazlığı ve Yağlanması:
Gelişmiş metal conta paketi, iki metal yuva ve iki elastik enerji vericiden oluşur.Sıkıştırılmış enerji vericiler, elastik kuvvet ile metal halkaların iki sızdırmaz yüzeyinde iyi temasın korunmasını sağlar ve yatak contasını sağlar.Sondajda, metal conta nispeten dinamiktir ve enerji vericiler statiktir.Bu, yatak contasının güvenilirliğini ve dayanıklılığını artıracaktır.Basınç dengeleme sistemi ve gelişmiş gres, yağlama güvenilirliğini büyük ölçüde artırabilir.
Tricone Bitlerinin Özellikleri:
(1) IADC kodu: 417427437517527537617627637737837832415425435445525625635416427 436446447516 526537547516536535, 637, 642, 737, 742, 745, 835, 837, 842.
(2) Boyutlar: 6 1/4 "ila 12 1/4"
(3) Yatak tipi: sızdırmaz yatak ve sızdırmaz yatak
(4) Oluşum veya katman: yumuşak, orta yumuşak, sert, orta sert, çok sert oluşum
IADC KODU:
| IADC Kodu | WOB | RPM | Uygulama |
| (KN / mm) | (d / dak) | ||
| 437/447/435 | 0,35-0,9 | 240-70 | kil, çamurtaşı, tebeşir, alçıtaşı, tuz, yumuşak kireç taşı gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip çok yumuşak oluşumlar |
| 517/527/515 | 0.35-1.0 | 220-60 | çamurtaşı, alçıtaşı, tuz, yumuşak kireç taşı gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip yumuşak oluşumlar |
| 537/547/535 | 0.45-1.0 | 220-50 | orta, yumuşak sarsıntı, orta yumuşak kireçtaşı, orta yumuşak kumtaşı, daha sert ve aşındırıcı ara tabakalarla orta formasyon gibi düşük basınç dayanımlı yumuşak ila orta oluşumlar |
| 617/615 | 0.45-1.1 | 200-50 | sert şist, kalker, kumtaşı, dolomit gibi yüksek basınç dayanımlı orta sert oluşum |
| 637/635 | 0.5-1.1 | 180-40 | kalker, kumtaşı, dolomit, sert alçı, mermer gibi yüksek basınç dayanımlı sert oluşum |
| Not: WOB ve RRPM sınırlarının üzerinde aynı anda kullanılmamalıdır. | |||
| Konu Pimi: | ||
| Bit Çapı | API PIN | |
| (inç) | (mm) | |
| 6 1/4 "~ 6 3/4" | 159 ~ 171 | 3 1/2 " |
| 7 1/2 "~ 9 1/2" | 190.5 ~ 241 | 4 1/2 " |
| 9 5/8 "~ 12 1/4" | 245 ~ 311 | 6 5/8 " |
IADC Kodu nasıl okunur:
