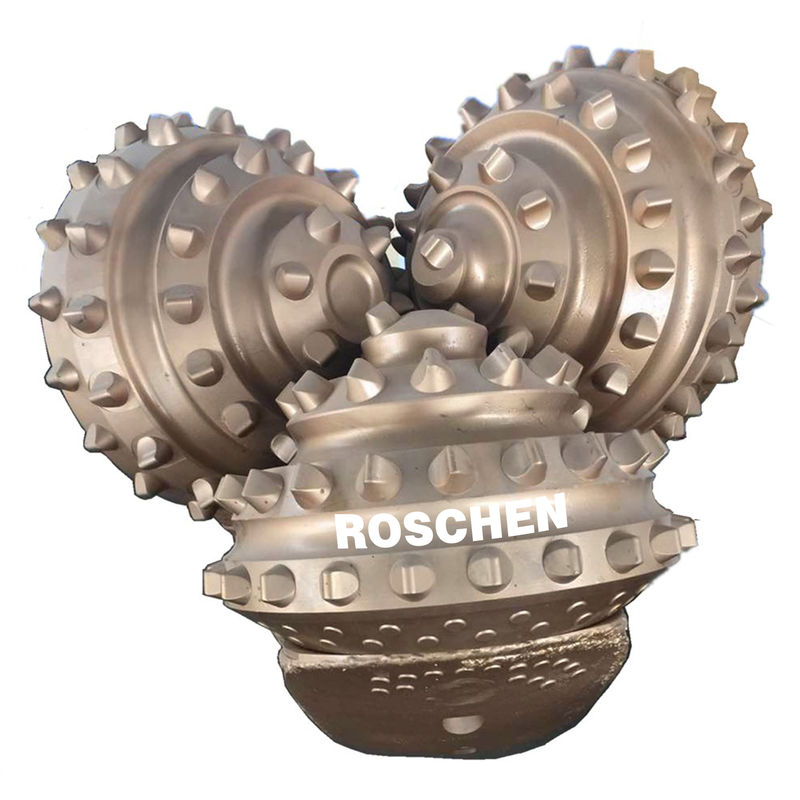

Tricone bit 9 7/8 inç Tricone silindirli kaya delici uçları, Codelco Madencilik Sondajı için SECOROC COP44 DTH Çekiç kullanıldı
Tricone bit İçeren Çelik Diş (frezelenmiş diş olarak da adlandırılır) uçları ve Tungsten Karbür Uç (TCI) uçları, TCI uçları Çelik Diş olanlardan çok daha dayanıklıdır, ancak üretim maliyeti daha yüksektir.Bu iki Tricone Bit grubunun her ikisi de şu özelliklere sahiptir:
(1) Açık Yatak veya Sızdırmaz Yatak
(2) Makaralı Rulman veya Sürtünmeli Yatak (Muylu Rulman)
(3) Gage Korumalı veya Gage Korumalı, vb.
Tricone matkap uçları ne için kullanılır?
1. Yumuşak kaya oluşumları için Tricone matkap uçları
Çoğunlukla kum, kil, kireçtaşı veya şeylden oluşan yumuşak kaya oluşumları, değirmen dişli uçları ile delmek için idealdir.Yumuşak kaya tedavisinde, projenin kapsamına ve farklı süresine bağlı olarak, freze diş uçlarının yatağını kapatmayı veya açmayı seçebilirsiniz.Sızdırmaz rulmanlı tricone matkap uçları daha uzun süre dayanır, ancak rulmanları korumak için gereken hassas çalışma nedeniyle genellikle daha pahalıdır.Öte yandan, açık yatak kafaları iyi korunmaz ve aşınmaz, ancak üretimi ucuzdur.Yumuşak kaya için tasarlanmış tricone matkap uçları genellikle daha uzun çıkıntılı dişlere, "A" dişlere veya keski topuzlarına sahiptir.Her iki durumda da delik aralığı büyüktür, bu nedenle tasarımda yumuşak bir tricone matkap ucu düşünülebilir.
2. Orta kaya oluşumları için Tricone matkap uçları
Kalsit, dolomit, sert kireçtaşı ve biraz sert şist delmek istiyorsanız, orta kaya için tricone matkap ucu tasarlamanız gerekir.Tricone matkap ucu için neden tungsten karbürün ideal malzeme olduğunu daha iyi anlamanız gerekebilir.Özelliklerini anlamakta fayda var.İlk olarak 1927'de keşfedilen tungsten karbür, daha yüksek hızlara dayanmasını ve böylece daha hızlı delme hızları elde edilmesini sağlayan çok güçlü ve sert bir malzemedir.ek olarak, tricone matkap ucu, uca zarar vermeden çok fazla ısıyı emebilir.Ara matkabın eğimi, yumuşak matkabınkinden çok daha küçüktür.Ayrıca dişler benzer şekil yelpazesine sahip olsa da dişleri daha az belirgindir.
3. Sert kaya oluşumları için Tricone matkap uçları
Sert kaya serttir ve aşındırıcı kaya genellikle sert şist, kalsit, çamurtaşı, pirit, granit ve kuvarsit içerir.Bu malzemede delmenin zorluğu, tricone matkap uçlarını neredeyse gerekli kılar.Düğmenin mükemmel sertliği ve kuvveti vardır, bu da onu çok zor delme koşullarına dayanabilmesini sağlar.Tüm tricone matkap uçlarında olduğu gibi, sızdırmaz ve açık rulmanlar arasında seçim yapabilirsiniz.Sızdırmaz yatak matkapları, aşınmaya karşı daha iyi koruma sağlar ve bu da onları değiştirmeden önce kullanım için daha uygun hale getirir.Sert oluşumlar için tasarlanmış matkaplar genellikle daha az çıkıntılı dişlere sahiptir.Dişler kısa ve sıkıdır.Bu, yumuşak kayaya kıyasla delme hızını büyük ölçüde azaltır, ancak sert kayayı deliyorsanız, çok az seçeneğiniz vardır.
| Tricone Roller Matkap Uçları Özellikleri | ||
| Bit Çapı | API PIN | |
| (inç) | (mm) | |
| 3 7/8 inç ~ 5 1/4 inç | 98 ~ 134 | 2 3/8 ''.2 7/8 inç |
| 5 5/8 inç ~ 6 3/4 inç | 143 ~ 171 | 3 1/2 inç |
| 7 1/2 inç ~ 9 1/2 inç | 190.5 ~ 241 | 4 1/2 inç |
| 9 5/8 inç ~ 13 3/4 inç | 245 ~ 350 | 6 5/8 inç |
| 14 5/8 inç ~ 26 inç | 371 ~ 660,4 | 7 5/8 inç |
| IADC KODU SEÇİM LİSTESİ | |||
| IADC | WOB | RPM | Uygulama |
| (KN / mm) | (d / dak) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | kil, çamurtaşı, tebeşir gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip çok yumuşak oluşumlar |
| 116/117 | 0,35-0,8 | 150-80 | kil, çamurtaşı, tebeşir gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip çok yumuşak oluşumlar |
| 121 | 0.3-0.85 | 200-80 | çamurtaşı, alçıtaşı, tuz, yumuşak kireç taşı gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip yumuşak oluşumlar |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 | 180-80 | orta, yumuşak sarsıntı, orta yumuşak kireçtaşı, orta yumuşak kumtaşı, daha sert ve aşındırıcı ara tabakalarla orta formasyon gibi düşük basınç dayanımlı yumuşak ila orta oluşumlar |
| 136/137 | 0.35-1.0 | 120-60 | |
| 211/241 | 0.3-0.95 | 180-80 | orta, yumuşak sarsıntı, sert alçıtaşı, orta yumuşak kireçtaşı, orta yumuşak kumtaşı, daha sert ara tabakalı yumuşak oluşum gibi yüksek basınç dayanımlı orta oluşumlar. |
| 216/217 | 0.4-1.0 | 100-60 | |
| 246/247 | 0.4-1.0 | 80-50 | sert şist, kalker, kumtaşı, dolomit gibi yüksek basınç dayanımlı orta sert oluşum |
| 321 | 0.4-1.0 | 150-70 | aşındırıcı şeyl, kireçtaşı, kumtaşı, dolomit, sert alçıtaşı, mermer gibi orta aşındırıcı oluşumlar |
| 324 | 0.4-1.0 | 120-50 | |
| 437/447/435 | 0,35-0,9 | 240-70 | kil, çamurtaşı, tebeşir, alçıtaşı, tuz, yumuşak kireç taşı gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip çok yumuşak oluşumlar |
| 517/527/515 | 0.35-1.0 | 220-60 | çamurtaşı, alçıtaşı, tuz, yumuşak kireç taşı gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip yumuşak oluşumlar |
| 537/547/535 | 0.45-1.0 | 220-50 | orta, yumuşak sarsıntı, orta yumuşak kireçtaşı, orta yumuşak kumtaşı, daha sert ve aşındırıcı ara tabakalarla orta formasyon gibi düşük basınç dayanımlı yumuşak ila orta oluşumlar |
| 617/615 | 0.45-1.1 | 200-50 | sert şist, kalker, kumtaşı, dolomit gibi yüksek basınç dayanımlı orta sert oluşum |
| 637/635 | 0.5-1.1 | 180-40 | kalker, kumtaşı, dolomit, sert alçı, mermer gibi yüksek basınç dayanımlı sert oluşum |
| Not: WOB ve RRPM sınırlarının üzerinde aynı anda kullanılmamalıdır. | |||
