Ters Sirkülasyon (RC) Sondaj Ekipmanları
Ters sirkülasyon sondajına neden ihtiyaç duyulur?
.Sondaj borusu ile sondaj deliğinin iç yüzeyi arasındaki dairesel alan çok büyük olan> 250 mm çaplı bir delik açarken.
.Direkt sirkülasyonlu delme yöntemi kullanılıyorsa, delikten çıkan tüm kesimlerin altına yeterli yıkama hızı elde etmek için yüksek hava akışına sahip çok güçlü kompresöre (hatta 2-3 kompresör) ihtiyaç duyar.
.Aksi takdirde, kesme delikte kalacak ve sondajı yapacaktır.Bu nedenle çok maliyetli delik delme yapabilir.Bu durumda ters sirkülasyonlu delme (RC delme) daha iyi bir seçim olacaktır.
Roschen DTH Ters Sirkülasyon Prensibi:
.DTH direkt sirkülasyon delme yönteminin tersidir.
.Hava, dış boru ile iç boru arasındaki halka şeklindeki alandan kırıcıya gider ve iç boru alanındaki delikten kesikleri çıkarır.
.Hava geçişi için daha küçük dairesel alan ve iç boru alanı nedeniyle, kompresörden düşük hava akışı ile çok yüksek yıkama hızı elde edebilir.
.Bu şekilde, sondaj maliyetinden tasarruf edebilir
Karşılaştırılan ters dolaşım ve DTH doğrudan dolaşım yöntemlerine örnek:
1. DC Delme ile:
2. Delik Boyutu: 300 mm
3. Matkap Boru Çapı.114 mm
4. Boru ve duvar arasındaki dairesel alan: 0,06 m2
5. Gereken yıkama hızı: 20 m / s
6. Gerekli hava akışı: 72 m3 / dak.
7. Sonuç: 2 hava kompresörüne ve her biri 36 m3 / dak hava akışına ihtiyaç duyar
8. RC Delme ile
9. Delik Boyutu: 300 mm
10. Çift matkap Borusu Dış Çapı.114 mm
11. Çift sondaj Borusu İç Çapı: 60 mm
12. İkili borunun iç ve dış cidarı arasındaki Dairesel Alan: 0.00324 m2
13. Gereken yıkama hızı: 20 m / s
14. Gerekli yıkama hızı: 20 m / s
15. Gerekli hava akışı: 4 m3 / dak
.Sonuç: Sadece 4 m3 / dak hava debisine sahip 1 hava kompresörüne ihtiyaç duyması yeterince iyidir
.Yukarıdaki hesaplamadan, RC delme ile çok daha düşük hava akışına ihtiyaç duyduğunu ve kompresör maliyetinden tasarruf edebileceğini görebiliriz.Reverse Circulation'ın sondaj sondaj endüstrisinde yaygın olarak kullanılmasının nedeni budur.

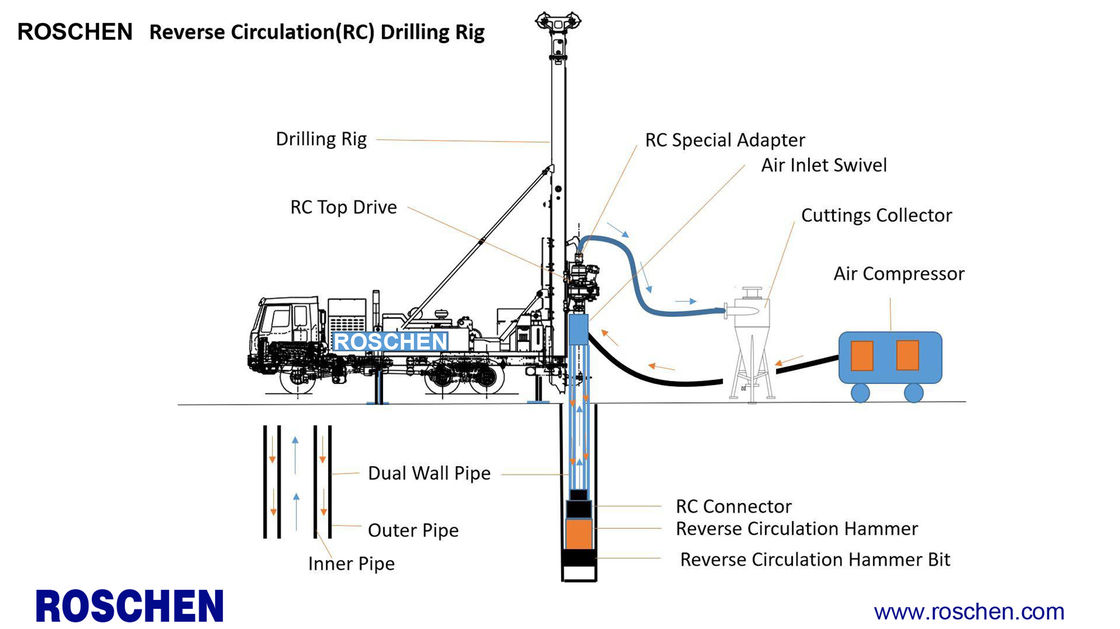

Roschen Matkaplar Ters Sirkülasyon Aksesuarları:
.RC Sondaj Ekipmanları
.Hava kompresörü
.Hava Girişli Döner
.Çift Duvar Borusu
.Özel RC Konektörü
.RC Çekiç
.RC Çekiç Bit
.Kesim Kollektörleri
