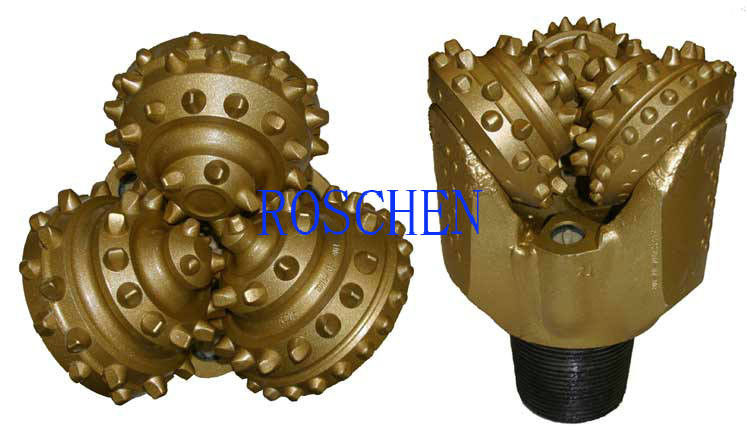

Yüksek Manganlı Çelik Tricone Matkap Ucu Sondajı 13-5 / 8 "
Tricone Matkap Ucu Açıklaması:
Tricone matkap ucu, dünyadaki en popüler sondaj ucu olup, Petrol ve Gaz Sondajı, Madencilik, Su Kuyusu, Jeolojik Keşif alanlarında yaygın olarak kullanılabilir.Tricone bitimiz metal sızdırmaz matkap ucu ve kauçuk sızdırmaz bit olarak ayrılmıştır.
1. C-Center jet, uçta bir top oluşumunu önleyebilir, kuyunun altındaki sıvı alanını ortadan kaldırabilir, delme kesimlerinin yukarı doğru akışını hızlandırabilir ve ROP'u iyileştirebilir.
2. Yüksek doygunlukta NBR rulmanlar, sızdırmazlık basıncını azaltabilir ve sızdırmazlık güvenilirliğini artırabilir.
3. G-Gauge koruması, ölçüm yeteneğini geliştirir ve ucun hizmet ömrünü uzatır.
4. Sondaj deliğini kesmek ve koniyi korumak için arka konik ve çıkış arasına bir sıra diş ekleyin.
Tricone Matkap Ucunun Normal IADC Kodu:
437 Yumuşak Oluşum TCI Tricone Bitleri:
437 TCI uçları, düşük basınç dayanımlı, çok yumuşak oluşumları delmek için kullanılır.TCI uçları, büyük çaplı ve yüksek projeksiyonlu hem konik hem de keski tungsten karbür kesici uçların kullanımını en üst düzeye çıkarır.Maksimum koni ofseti ile birleştirilen bu kesme yapısı tasarımı, yüksek bit penetrasyon hızları ile sonuçlanır.Kesici sıralarının derin iç içe geçmesi, yapışkan oluşumlarda bitin kopmasını önler.
517 Orta Formasyon TCI Tricone Bitleri:
517, topuk sıralarında ve iç sıralarda agresif keski tungsten karbür uçlara sahiptir.Bu tasarım, hızlı bir delme hızı ve orta ila orta sert oluşumda ilave kesme yapısı dayanıklılığı sağlar.HSN kauçuk O-ring, yatak dayanıklılığı için yeterli sızdırmazlık sağlar.
637 Sert Oluşum TCI Tricone Bitleri:
637 uç, sert ve aşındırıcı oluşumu delmek için kullanılabilir.Bit ölçer kaybını önlemek için dış sıralarda aşınmaya dayanıklı tungsten karbür uçlar kullanılır.Kesici dayanıklılığı ve uzun ömür sağlamak için tüm sıralarda maksimum sayıda yarım küre şekilli kesici uç kullanılır.
617 Orta-Sert Oluşum TCI Tricone Bitleri:
617, topuk sırasında sağlam keski tungsten karbür uçlara ve iç sıralarda konik uçlara sahiptir.Bu tasarım, orta ila orta sert oluşumlarda hızlı bir delme hızı ve ilave kesme yapısı dayanıklılığı sağlar.HSN kauçuk O-ring, yatak dayanıklılığı için yeterli sızdırmazlık sağlar.
Tricone Matkap Ucu Parametreleri
| Tricone Roller bitlerinin özellikleri: | |||
| IADC | WOB | RPM | Uygulama |
| (KN / mm) | (d / dak) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | kil, çamurtaşı, tebeşir gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip çok yumuşak oluşumlar |
| 116/117 | 0,35-0,8 | 150-80 | kil, çamurtaşı, tebeşir gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip çok yumuşak oluşumlar |
| 121 | 0.3-0.85 | 200-80 | çamurtaşı, alçıtaşı, tuz, yumuşak kireç taşı gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip yumuşak oluşumlar |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 | 180-80 | orta, yumuşak sarsıntı, orta yumuşak kireçtaşı, orta yumuşak kumtaşı, daha sert ve aşındırıcı ara tabakalarla orta formasyon gibi düşük basınç dayanımlı yumuşak ila orta oluşumlar |
| 136/137 | 0.35-1.0 | 120-60 | |
| 211/241 | 0.3-0.95 | 180-80 | orta, yumuşak sarsıntı, sert alçıtaşı, orta yumuşak kireçtaşı, orta yumuşak kumtaşı, daha sert ara tabakalı yumuşak oluşum gibi yüksek basınç dayanımlı orta oluşumlar. |
| 216/217 | 0.4-1.0 | 100-60 | |
| 246/247 | 0.4-1.0 | 80-50 | sert şist, kalker, kumtaşı, dolomit gibi yüksek basınç dayanımlı orta sert oluşum |
| 321 | 0.4-1.0 | 150-70 | aşındırıcı şeyl, kireçtaşı, kumtaşı, dolomit, sert alçıtaşı, mermer gibi orta aşındırıcı oluşumlar |
| 324 | 0.4-1.0 | 120-50 | |
| 437/447/435 | 0,35-0,9 | 240-70 | kil, çamurtaşı, tebeşir, alçıtaşı, tuz, yumuşak kireç taşı gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip çok yumuşak oluşumlar |
| 517/527/515 | 0.35-1.0 | 220-60 | çamurtaşı, alçıtaşı, tuz, yumuşak kireç taşı gibi düşük basınç dayanımı ve yüksek delme kabiliyetine sahip yumuşak oluşumlar |
| 537/547/535 | 0.45-1.0 | 220-50 | orta, yumuşak sarsıntı, orta yumuşak kireçtaşı, orta yumuşak kumtaşı, daha sert ve aşındırıcı ara tabakalarla orta formasyon gibi düşük basınç dayanımlı yumuşak ila orta oluşumlar |
| 617/615 | 0.45-1.1 | 200-50 | sert şist, kalker, kumtaşı, dolomit gibi yüksek basınç dayanımlı orta sert oluşum |
| 637/635 | 0.5-1.1 | 180-40 | kalker, kumtaşı, dolomit, sert alçı, mermer gibi yüksek basınç dayanımlı sert oluşum |
| Not: Yukarıdaki WOB ve RRPM limitleri aynı anda kullanılmamalıdır. | |||
| Tricone Merdane bitinin çapı: | |||
| Boyut | Çelik diş ucu | TCI biti | |
| içinde | mm | Ağırlık (kg) | Ağırlık (kg) |
| 3 7/8 | 98.4 | 5 | 6 |
| 4 5/8 | 117.5 | 6 | 6.5 |
| 5 7/8 | 149.2 | 17 | 18 |
| 6 | 152.4 | 18 | 19.5 |
| 6 1/2 | 165.1 | 19 | 22 |
| 7 7/8 | 200 | 29 | 29.5 |
| 8 1/2 | 215.9 | 35 | 38 |
| 8 3/4 | 222.2 | 36 | 40 |
| 9 1/2 | 241.3 | 57 | 59 |
| 9 7/8 | 250.8 | 58 | 60 |
| 10 5/8 | 269.9 | 66 | 74 |
| 12 1/4 | 311.1 | 85 | 111 |
| 13 5/8 | 346.1 | 118 | 120 |
| 14 3/4 | 374.6 | 140 | 160 |
| 17 1/2 | 444.5 | 230 | 255 |
| 20 | 508 | 428 | 443 |
| 22 | 558.8 | 520 | 560 |
| 26 | 660.4 | 720 | 810 |
