Metalurji, Kömür, Kimya, İnşaat Malzemeleri Sondajı İçin Delik Çekiç
Delik Çekiç Açıklaması:
En yeni tasarımımız olan ayak valfi olmayan bir tür yüksek hava basınçlı DTH Çekiçtir.Aynı zamanda dünyanın en gelişmiş DTH Çekiçlerinden biridir.
Down The Hole Hammer avantajları:
1. Ayak valfi kırılması ve genişleme ve daralma sıkıntısından.
2. Daha düşük enerji tüketimi ve daha yüksek darbe frekansı.Delme hızı, dip valfli olandan %15-30 daha yüksektir.
3. Basit yapı, güvenilir parçalar, uzun ömür, kolay ve ucuz bakım.
4. Daha düşük hava ve yağ tüketimi.Yağ tüketimi, dip valfli olandan yaklaşık %10 daha düşüktür.
Delik Çekiç Aşağı Teknik Parametreler
| Uzunluk (bit hariç) | Ağırlık (bit hariç) | Dış çapı | Uç Uç | Delik Aralığı | Bağlantı Konusu | |
| 1102 mm | 68,00 kg | Φ125 mm | RD55C DHD350Q | Φ135mm ~ Φ155mm | API 2 3/8'' Kayıt | |
| API 3 1/2'' Kayıt | ||||||
| Çalışma Basıncı | 0,5 MPa'da darbe oranı | Önerilen Döner Hız | Hava tüketimi | |||
| 1.0 MPa | 1.8 MPa | 2.4 MPa | ||||
| 1.0 ~ 2.5 MPa | 28 Hz | 20 ~ 35 rpm | 8 m³/dk | 14 m³/dk | 19 m³/dk | |
| DTH çekiçleri Özellikler | |||||||
| Çekiç Boyutu | Uç Uç | ROSCHEN Kodu | Bağlantı Konusu | Uygun uç | çalışma basıncı | Hava tüketimi | |
| 2" | BR2 | ROS 11 ROS 22 | RD50 kutusu | ￠70-￠90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/dak |
| 1.0Mpa | 4m3/dak | ||||||
| 1.4Mpa | 5m3/dak | ||||||
| 3" | DHD3.5 | ROS32 | API 2 3/8" Kayıt | ￠90-￠110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/dak |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/dak | |||||
| 4" | DHD340 | ROS 34 | API 2 3/8" Kayıt | ￠110-￠135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/dak |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/dak | |||||
| M40 | 2.4Mpa | 15m3/dak | |||||
| 5" | DHD350 | ROS 52 ROS 54 | API 2 3/8"Kayıt/API 3 1/2" Kayıt | ￠135-￠155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/dak |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/dak | |||||
| M50 | 2.4Mpa | 23m3/dak | |||||
| 6" | DHD360 | ROS 62 ROS 64 | API 3 1/2" Kayıt | ￠155-￠190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/dak |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/dak | |||||
| M60 | 2.4Mpa | 28,5m3/dak | |||||
| 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2" Kayıt | ￠195-￠254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/dak |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/dak | |||||
| SD8 | 2.4Mpa | 34m3/dak | |||||
| 10" | SD10 | ROS 100 | API 6 5/8" Kayıt | ￠254-￠311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/dak |
| Numa100 | 1.8Mpa | 40m3/dak | |||||
| ROS 100 | 2.4Mpa | 55m3/dak | |||||
| 12" | DHD1120 | ROS 120 | API 6 5/8" Kayıt | ￠305-￠445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/dak |
| SD12 | 1.8Mpa | 56m3/dak | |||||
| Numa120 | 2.4Mpa | 78m3/dak | |||||
| Notlar: Metzke, Remet ipliği mevcuttur! | |||||||

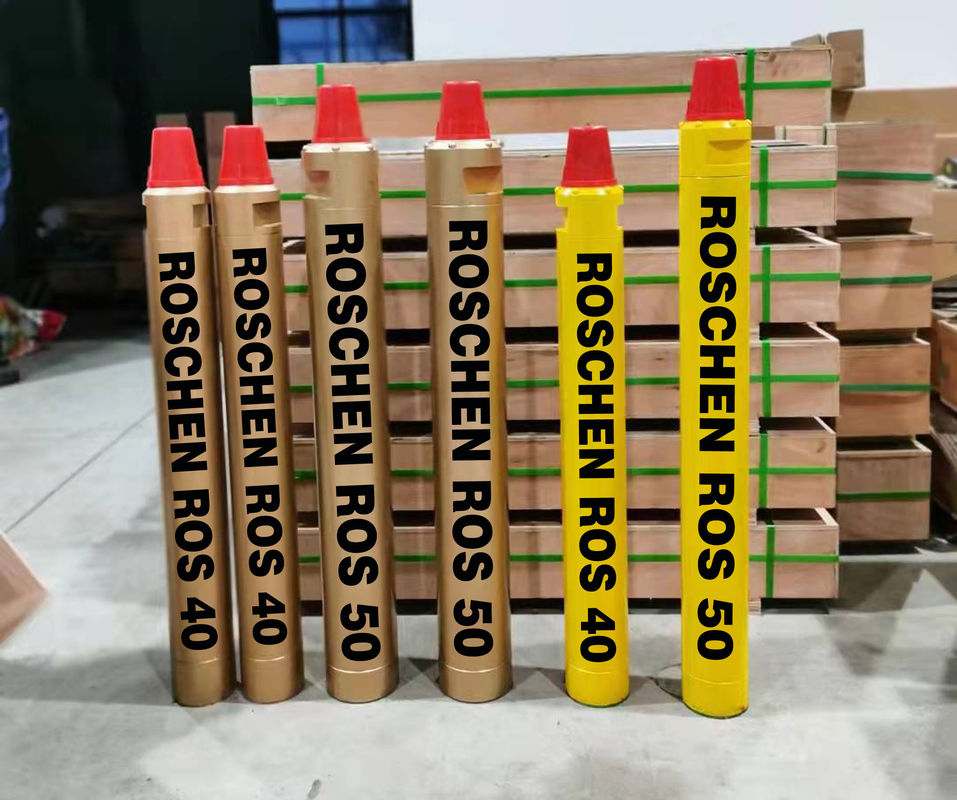

Delik Çekiç Detayları Aşağı
