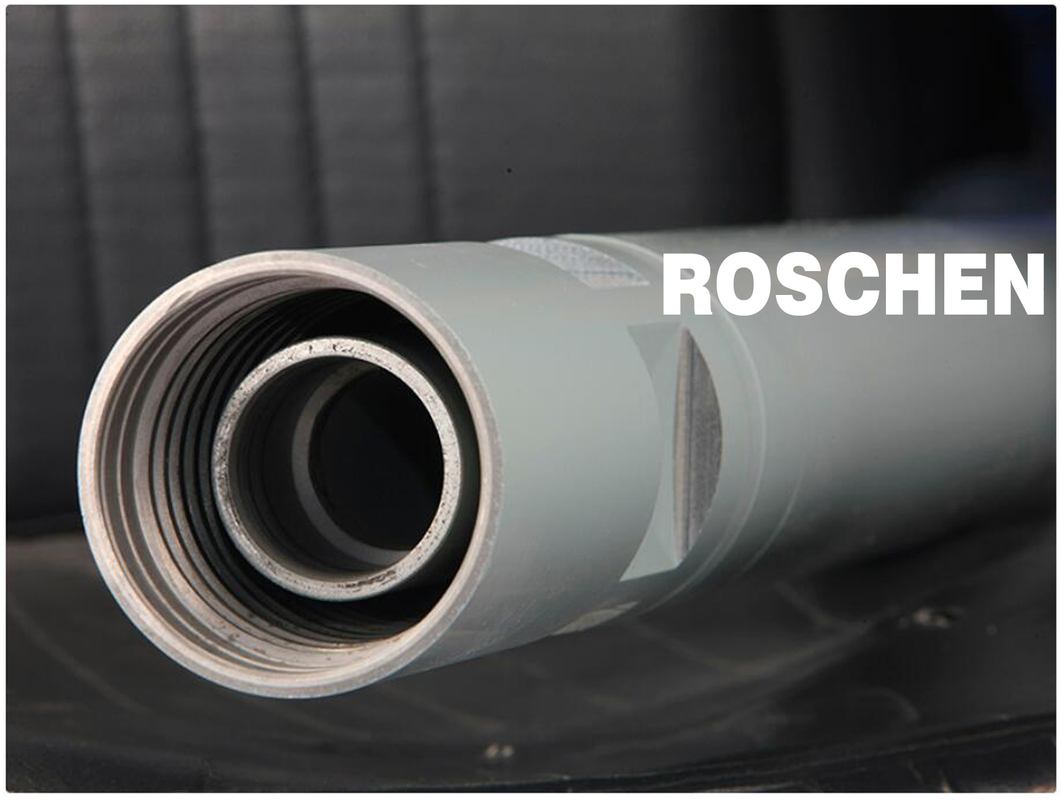

Jeotermal DTH Sondaj Borusu / Kaya Delme Aleti Düşük Karbonlu Çelik Malzeme
Ters Sirkülasyon (RC) Sondaj Borusu Tanıtım
Ters Sirkülasyonlu (RC) sondaj, büyük bir döner matkap ve hava kompresörü kullanarak kaya numunelerini hızlı ve verimli bir şekilde toplamak için kullanılır.RC sondajın yüksek hızı ve metre başına daha düşük maliyeti, onu bir arama projesinin erken aşamalarında mineral numuneleri almak için ideal hale getirir.
RC çekiçler
RC delme çekici Boyut: 4",5",6", 8"
RC delme deliği Çap: 114-190
Şaft: HRC aralığı
DTH Sondaj Borusu Özellikleri:
1. Uzun ömür için birinci sınıf sertleştirilmiş metaller kullanılarak üretilmiştir;
2. Maksimum malzeme geri kazanımı, %98'e kadar;
3. Numunelerde çapraz kontaminasyon yok;
4. Performans kaybı olmadan su, köpük, yağ ve polimer enjeksiyonunu gerçekleştirir;
5. Su altında maksimum delme sağlar
DTH Sondaj Borusu Teknik Özellikleri:
| TERS SİRKÜLASYON MATKAP ÇUBUĞU ÖZELLİKLERİ | |||||||
| Diş Tipi | yeniden | yeniden | yeniden | Metzke | Metzke | Matris | Matris |
| Çubuk OD | 3 1/2" | 4" | 4 1/2" | 4" | 4 1/2" | 4" | 4 1/2" |
| Dış Tüp OD | 88,9 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm |
| Dış Tüp Kimliği | 81.8mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm |
| Dış Tüp WT | 5,3 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm |
| İç Tüp OD | 38,1 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm |
| İç Tüp Kimliği | 32,6 mm | 45,3 mm | 58 mm | 45,3 mm | 58 mm | 45,3 mm | 58 mm |
| İç Tüp AĞ | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm |
| Anahtar Düz | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm |
| Ağırlık 3.0m | 75kg. | 75kg. | 95kg. | 75kg. | 95kg. | 75kg. | 95kg. |
| Ağırlık 6.0m | 120kg. | 150kg. | 168kg. | 150kg. | 168kg. | 150kg. | 168kg. |
| ROSCHEN RC Çekiç Özellikleri | |||||||||
| Çekiç Boyutu | Çekiç | Uç Uç | ROSCHEN Kodu | Delik Aralığı (mm) | Dış Çap (mm) | Uzunluk (bitsiz) mm | Ağırlık (KB) kg | Bağlantı Konusu | Çalışma Basıncı |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3“ | 1.0-3.0Mpa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3“ | 1.0-3.0Mpa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5"Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80.5 | 3.5"-4.5" Remet 3.5"-4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
| 6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Rica olarak | 1.5-3.5Mpa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Rica olarak | 1.5-3.5Mpa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Rica olarak | 1.5-3.5Mpa |
| Notlar: | |||||||||
| Metzke, Remet ipliği mevcut! | |||||||||
| Herhangi bir özel tip RC Hammer şaftı istek üzerine sağlanacaktır. | |||||||||
