Kaya Örneklerini Hızlı ve Verimli Bir Şekilde Toplamak İçin Kullanılan Döner Sondaj Ters Sirkülasyon Çekici
Ters Sirkülasyon Çekiç Tanıtımı
GERİ DÖNÜŞÜM PERFORMANS TAKIMI
Ters sirkülasyonlu (RC) sondaj, büyük bir döner matkap ve hava kompresörü kullanarak kaya örneklerini hızlı ve verimli bir şekilde toplamak için kullanılır.RC sondajının daha yüksek penetrasyon oranı ve metre başına daha düşük maliyeti, onu bir arama projesinin erken aşamalarında mineral numuneleri elde etmek için ideal hale getirir.
TERS DEVİRLİ SONDAJ
Ters sirkülasyonlu (RC) sondaj, bir kaya oluşumunda bir sondaj deliği oluşturmak ve deliğin altından kaya yongaları ve kırpıntıları almak için bir kesme aleti, tipik olarak bir pnömatik ileri geri hareket eden çekiç ile çift cidarlı bir delme çubuğu kullanır.Ters sirkülasyon, iç ve dış boru arasındaki halkadaki çubuklardan aşağı hava üflenerek iç borudan yüzeye çıkan kesimler için kaldırma kuvveti oluşturan diferansiyel basınca neden olarak elde edilir.RC sondajı, mineral numuneleri toplamanın hızlı ve ekonomik bir yolu olarak kendini kanıtladı ve 1960'larda Almanya'da piyasaya sürülmesinden bu yana popülaritesi arttı.
FIRDÖNDÜLER
Saf RC delme veya geleneksel Down The Hole (DTH) yöntemlerinde kullanılan Roschen fırdöndüler, geleneksel üst ve alt döndürme işlemine uygun maliyetli bir alternatiftir;ve yalnızca bir bağlantı seti ile ek güvenlik faydaları ve daha düşük bakım gereksinimleri sağlarlar.
RC MATKAP DİZİ
RC delme ipi, delme deliğinin altındaki kesme aletine yüksek basınçlı ve yüksek hacimli hava vermek üzere tasarlanmıştır.Bir sondaj makinesi seçildikten sonra, alt parçalar ve adaptörler, kullanılan aletlerin seçimine bağlı olarak birçok farklı kombinasyonda bir sondaj ipinin matkap kafasına bağlanmasını mümkün kılar.
Ters Dolaşımlı Çekiç ÖZELLİKLERİ:
Ters Sirkülasyonlu Sondaj Çubukları
Roschen, tüm sistemlerle tam uyumluluk için Faber, Matrix, Metzke ve Remet tipi dişlere sahip matkap çubukları sunar.Sağlam sondaj borumuz, iç boru bileziğinden dış boruya 360°'lik bir temas sağlar ve sahada kolayca değiştirilerek maliyetli duruş sürelerini en aza indirecek şekilde tasarlanmıştır.
faber
Faber tipi diş, ters sirkülasyon delmede kullanılan tanınmış standart dişlerden biridir.Roschen Faber tipi sondaj borusu, hasara karşı üstün direnç için ısıl işlem görmüş pimlere sahip yüksek dereceli alaşım alet bağlantılarına, uzun ömür ve montaj kolaylığı için yüksek mukavemetli hassas orta gövdelere ve sahada değiştirilebilir iç boru tertibatlarına sahiptir.Faber tipi iplik, inç başına dört iplik tasarımı kullanır.
Matris
Matris tipi vida dişi, RC delmede tanınan başka bir standarttır.Roschen Matrix tipi sondaj borusu, hasara karşı üstün direnç için ısıl işlem görmüş pimlere sahip yüksek dereceli alaşım alet bağlantılarına, uzun ömür için yüksek mukavemetli hassas orta gövdelere ve montaj kolaylığına sahiptir.Matrix tipi çubukta, iç boru kauçuk stabilizatörlerle sabitlenebilir veya çelik stabilizatörlerle sahada değiştirilebilir.Matris tipi RC boru, iç boru düzeneğinin pim kısmında sızdırmazlık sağlayan o-halkalara sahiptir ve bu da optimum iç boru sızdırmazlığı ve hava akışı sağlar.Matris tipi iplik, inç başına daha kaba, daha dayanıklı üç iplik tasarımı kullanır.
Metzke
Metzke tipi diş, ters sirkülasyonlu sondajda kullanılan tanınmış standart dişlerden biridir.Roschen Metzke tipi sondaj borusu, hasara karşı üstün direnç için ısıl işlem görmüş pimlere sahip yüksek kaliteli alaşım alet bağlantılarına, uzun ömür ve montaj kolaylığı için yüksek mukavemetli hassas orta gövdelere ve 360 derecelik açı sunan özel bağlantılara sahip sahada değiştirilebilir iç boru tertibatlarına sahiptir. minimum akış kısıtlaması ile stabilizasyon.Metzke tipi diş, inç başına dört diş tasarımı ve daha sağlam 90° takım bağlantı eşleşme yüzeyi kullanır.
Remet
Remet tipi diş, RC delmede tanınan başka bir standarttır.Roschen Remet tipi sondaj borusu, hasara karşı üstün direnç için ısıl işlem görmüş pimlere sahip yüksek kaliteli alaşım alet bağlantılarına, uzun ömür ve montaj kolaylığı için yüksek mukavemetli hassas orta gövdelere ve özel bağlantılara sahip sahada değiştirilebilir iç boru tertibatlarına 360 derece stabilizasyon sunar minimum akış kısıtlaması ile.Remet tipi RC boru, iç boru düzeneğinin pim kısmında sızdırmazlık o-halkalarına sahiptir ve optimum iç boru sızdırmazlığı ve hava akışı sağlar.Remet tipi iplik, inç başına daha kalın, daha dayanıklı üç iplik tasarımı kullanır.
Ters Sirkülasyon Çekici Parametreleri
| ROSCHEN RC Çekiç Özellikleri | |||||||||
| Çekiç Boyutu | Çekiç | Bit Şaftı | ROSCHEN Kodu | Delik Aralığı (mm) | Dış Çap (mm) | Uzunluk (uçsuz) mm | Ağırlık (KB) kg | Bağlantı İpliği | Çalışma Basıncı |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3" Yeniden | 1.0-3.0Mpa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3" Yeniden | 1.0-3.0Mpa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Yeniden 4" Metzke | 1.0-3.0Mpa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Yeniden 4" Metzke | 1.0-3.0Mpa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3,5"-4" Yeniden 4" Metzke | 1.0-3.0Mpa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3,5"-4" Yeniden 4" Metzke | 1.0-3.0Mpa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3,5"-4" Yeniden 4" Metzke | 1.0-3.0Mpa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5" Arası 4"-4.5" Arası | 1.5-3.5Mpa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3,5"-4,5" Arası 3,5"-4,5" Arası | 1.5-3.5Mpa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" Arası 4"-4.5" Arası | 1.5-3.5Mpa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" Arası 4"-4.5" Arası | 1.5-3.5Mpa |

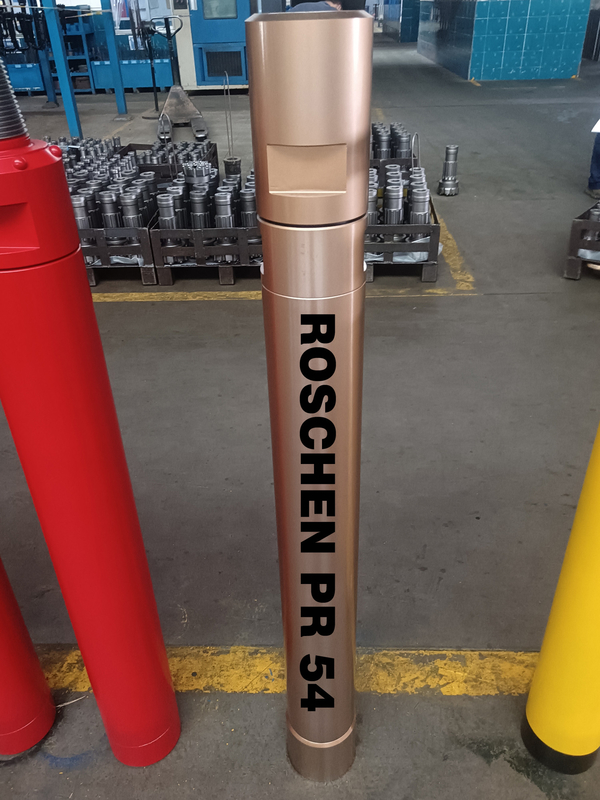

| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Rica olarak | 1.5-3.5Mpa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Rica olarak | 1.5-3.5Mpa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Rica olarak | 1.5-3.5Mpa |
| notlar: | |||||||||
| Metzke, Remet ipliği mevcut! | |||||||||
| Herhangi bir özel tip RC Çekiç sapı istek üzerine sağlanacaktır. | |||||||||
Ters Dolaşımlı Çekiç Kullanımı
