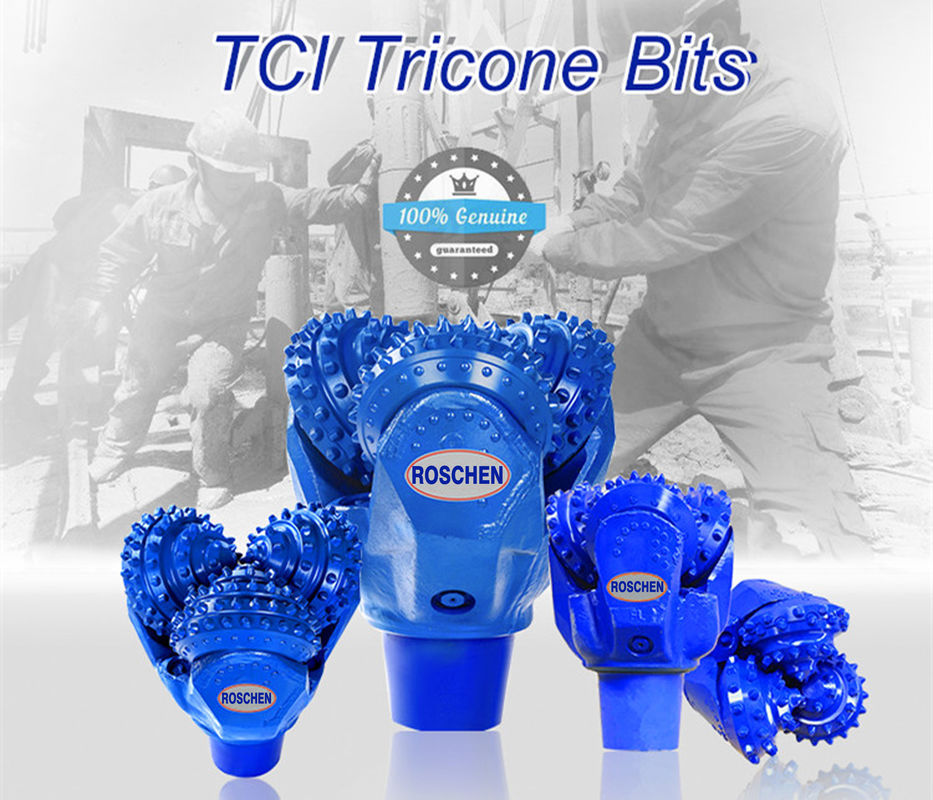

Petrol kuyusu sondajı, su kuyusu sondajı için API 17 1/2 "Tricone Bit IADC637
Tricone makaralı koni ucu, en yaygın kullanılan delme ucudur.Makara koni ucu çalışırken, kesici dişler dönüşümlü olarak kuyunun dibine temas eder, kaya kırma torku küçüktür, kesici dişler ile kuyunun tabanı arasındaki temas alanı küçüktür, özgül basınç yüksektir ve formasyona girmesi kolaydır;çalışma kenarının toplam uzunluğu büyüktür, bu nedenle aşınma nispeten azalır.Koni uçları, yumuşaktan serte kadar çeşitli oluşumlara uyum sağlayabilir.
Tricone bitlerimiz esas olarak petrol kuyusu, su kuyusu, jeotermal kuyu sondaj mühendisliğinde kullanılmaktadır.Roschen delme uçları, uzun ömür, yüksek delme verimliliği ve düşük işletme maliyeti olan API ve ISO standardına göre tasarlanmış ve üretilmiştir.2 7/8 "ile 26" arasında değişen bit boyutları üretebilmekteyiz ve yumuşaktan çok serte kadar farklı oluşumlara uygulanabilmektedir.
| Su Kuyusu Sondajı için API 17 1/2 "IADC 637 Tricone Matkap Ucu | |
| Çap | 17 1/2 ”= 444,5 mm |
| Modeli | HA637G |
| Pin Konu | API Kaydı7 5/8 ” |
| Brüt Ağırlık / Net Ağırlık | 260/280 Kg |
| Paket boyutu | 500X500X650 mm |
| Ürün Standardı | API SPEC 7-1 |
| Rulman | O-Ring Contalı Dergi Yatağı |
| Normal WOB | 0.7 ~ 1.2 KN / MM |
| Döner Hız | 70 ~ 40 RPM |
| Kesme Yapısı | İç sırada geniş yarıçaplı kepçe sıkıştırılır, dış sırada küresel kompaktlar ve mastar sırası ile topuk sırası arasına bir sıra düzeltici eklenir. |
| Sondaj Oluşumu | Orta sert, yüksek basınç dayanımı ve yüksek aşındırıcılık, örneğin kalker, dolomit, kumtaşı ve çört, vb. |
| API ROSCHEN Marka Tricone Bit Toleransı | ||
| Tricone Bit Dış Çapı | Dış Çap Toleransı | |
| 3 3/8 ~ 13 3/4 inç | 0 ~ 0.0313 (1/32) inç | 0 ~ 0,79 mm |
| 14 ~ 17 1/2 inç | 0 ~ 0,0625 (1/16) inç | 0 ~ 1.57 mm |
| 17 5/8 ~ 26 inç | 0 ~ 0,0625 (1/16) inç | 0 ~ 2,38 mm |
| Tricone Bit ROSCHEN Marka Nozul Boyutları | |||||
| Nozulların Kodu | Tricone Bit Çapı | ODof Nozullar | Memelerin Uzunluğu | İç Dia.Memelerin Sayısı | |
| inç | mm | mm | mm | mm | |
| S 0 | 3 5/8 ~ 4 | 92.1 ~ 101.6 | 18.12 | 15.96 | 6 ~ 14 |
| S 1 | 4 1/8 ~ 5 3/4 | 104,78 ~ 146,1 | 20.3 | 17.48 | 6 ~ 14 |
| Ç 2 | 5 7/8 ~ 7 3/8 | 149,2 ~ 187,3 | 23.5 | 19.05 | 6 ~ 16 |
| Ç 3 | 7 1/8 ~ 8 1/4 | 190.5 ~ 209.6 | 29.74 | 20.62 | 6 ~ 22 |
| Ç 4 | 8 3/8 ~ 14 5/8 | 212.7 ~ 371.5 | 32.89 | 26.97 | 6 ~ 22 |
| Ç 5 | 14 3/4 ~ 26 | 374,6 ~ 660,4 | 40.84 | 26.97 | 6 ~ 22 |
| SC2 | 8 3/8 ~ 11 | 212.7 ~ 279.4 | 23.5 | 26 | 6 ~ 14 |
| SC4 | 11 5/8 ~ 17 1/2 | 295,3 ~ 444,5 | 32.89 | 35.32 | 6 ~ 22 |
