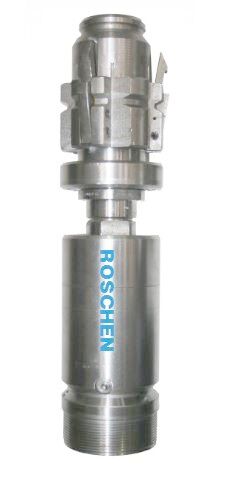

Geoteknikte GBS Büyük Çaplı Kablolu Çekirdek Namlusu
Büyük Çaplı Kablolu Çekirdek Barrel Fonksiyonları:
İç boru tertibatı, dış göbek kovanının içine kilitlenir ve bir tel hattı kablosuna bağlı bir aşırı ısınma cihazı tarafından yüzeye kaldırılır.Kablolu geri alma yöntemi, geleneksel karot yöntemine kıyasla üretim oranlarını büyük ölçüde iyileştirir, ancak aynı zamanda hassas jeolojide sondaj stabilitesini sağlamak için sondaj deliğini her zaman tamamen muhafazalı bırakır.
Uygulamalar:
GBS Büyük Çap Kablolu Çekirdek Barrelkil, kum veya gevşek, zayıf oluşumlarda yüksek kaliteli maçalar gerektiğinde özellikle etkilidir.102 mm'lik standart göbek, tamamen şeffaf bir PVC Göbek astarında tutulur ve her bir çekirdek çalışmasından sonra tek parça halinde kolayca çıkarılır.Bu çok yönlü karotiyer sistemi, çok çeşitli jeolojik oluşumlarda geniş çaplı çekirdekler elde etmek için jeoteknik çalışmalarda yaygın olarak kullanılmaktadır.
Avantajlar:
Geniş çaplı, yüksek kaliteli çekirdek
Çok çeşitli jeolojik oluşumlarda iyi bir geri kazanım elde etme yeteneği
Mükemmel hidrolik
Çok yönlü sistem
Teknik veri
Şartname | Delme Yöntemi | ||||
Yöntem 1 | Yöntemler 2/3 | Yöntem 4 | Yöntem 5 | Yöntem 6 | |
Delik Çapı (mm) | 146.0 | 150.0 | 146.0 | 146.0 | 146.0 |
Çekirdek Bit seti kimliği (mm) | 102.0 | 102.0 | 109.0 | 102.0 | 102.0 |
Çekirdek Çapı (mm) | 102.0 | 102.0 | 102.0 | 95.0 | Yok |
Çentik / Taç Kalınlığı (mm) | 22.0 | 24.0 | 18.5 | 22.0 | 22.0 |
Delik Alanı (cm2) | 167.5 | 176.8 | 167.5 | 167.5 | 167.5 |
Çekirdek Alan (cm2) | 81.7 | 81.7 | 81.7 | 70.9 | Yok |
Önerilen Matkap Ucu | GBS Monoblok | ||||
Önerilen Kasa | SW |
Bu karotiyer kullanmanın birkaç farklı yöntemi vardır:
Yöntem 1: Orta ila sert oluşumları karotlamak için.Bit ayarı 146mm OD x 102mm ID'dir.Jeolojiye bağlı olarak TC veya elmas uçlar kullanılabilir.
Yöntem 2: Yumuşak oluşumlarda karotlama için.TC uçları esas olarak iki parçadan oluşan kullanılır - pilot ve oyucu.Oyucu OD'si 150 mm'dir ve pilot ID'si 102 mm'dir.
Yöntem 3: Çok yumuşak veya gevşek oluşumlarda karotlama için.Uçlar, yöntem 2 ile aynıdır, ancak özel bir uzatılmış çekirdek kaldırıcı kasası, ucun 25 mm önünde uzanır.
Yöntem 4:Çok yumuşak veya gevşek oluşumlarda karotlama için.Çekirdek kaldırma kasası, bitin önünde 60 mm çalışacak şekilde uzatılmıştır.İç tüp yay yüklüdür, böylece daha sert oluşumlarla karşılaşıldığında çekirdek kaldırıcı kasası ucun arkasına geri çekilir.Bit ayarı 146mm OD x 109mm ID'dir
Yöntem 5: Yumuşak veya çok yumuşak oluşumların Shelby tüpü örneklemesi.Bu, iç borunun yerini alan ve alt ucunda, ucun önünde örnek alan bir kapalı boruya sahip olan bir bağlantıdır.Bit, yöntem 1 ile aynıdır
Yöntem 6: Tam delik delme tertibatı, bu, karotsuz amaçlar için iç borunun yerini alan bir ataşmandır.Karot ucu yöntem 1 ile aynıdır ve karotsuz uç 101,6 mm çaptadır.GBS namlunun önünde pilot karotlama için, karotsuz bit yerine daha küçük çaplı bir karotiyer (T6-101 veya daha küçük) takmak mümkündür.
