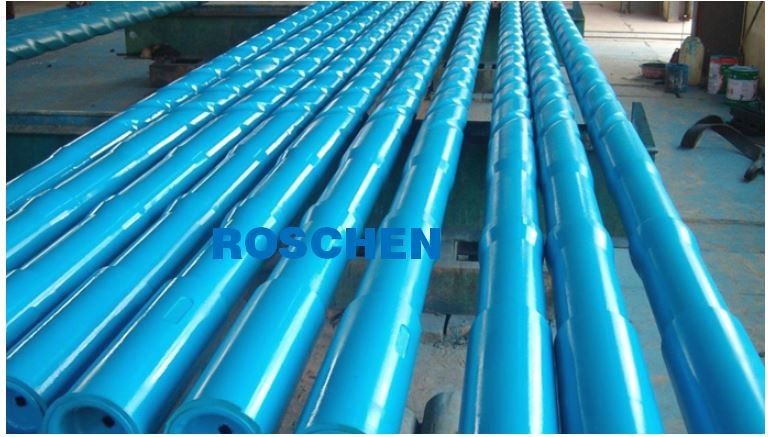

Spiral Matkap Tasmaları
Spiral Matkap Tasmaları
Matkap bileziği ile deliğin duvarı arasındaki duvar temasını azaltarak diferansiyel duvar yapışması olasılığını önlemek için bir matkap bileziğine spiral kesim eklenir.Spiralleme, kayma girintinin altından 22" veya kutu ucundan 79" başlar ve pim ucundan 30" biter.Matkap yakalarına spiral ekleme, ağırlığı yaklaşık %4 azaltır.
InterDril Spiral Kuyu Testi Matkap Yakası 4.750” x 45.00 lb/ft PH 6 Aralık 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 4 3/4"(4.75") | Bağlantı | PH6 | Bükme Gerilme Oranı | |
Nominal Kimlik | 2.25" | OD | 4 3/4"(4.75") | İD | 2.563" |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 45,1 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal duvar ağırlığı | 45.00# | Gerilme direnci | 362.000 libre | Burulma Dayanımı | |
Nominal duvar kalınlığı | Minimum Tamamlama Torku | 6500 Ib/ft | Maksimum Makyaj Torku | 8800 lb/ft | |
sürüklenme boyutu | 2.125" | Sıvı Yer Değiştirme | sıvı kapasitesi | ||
IPC | Hiçbiri | Kayma Girintisi | Özel | Asansör Boşluğu | Özel |
Pim Uzunluğu | n/a | Muayene kriterleri | NS-2 | ||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 1398 libre (635 kg) | ||||
Üretim Kriterleri | API Özelliği7-1 |
InterDril Spiral Matkap Yaka 4.750” x 45.00 lb/ft WT38 Range 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 4 3/4"(4.75") | Bağlantı | WT38 | Bükme Gerilme Oranı | 1.42 |
Nominal Kimlik | 2.25" | OD | 4 3/4"(4.75") | İD | 2.563" |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 45,1 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal duvar ağırlığı | 45.00# | Gerilme direnci | 846.000 libre | Burulma Dayanımı | 32000 |
Nominal duvar kalınlığı | Minimum Tamamlama Torku | 9000 Ib/ft | Maksimum Makyaj Torku | ||
sürüklenme boyutu | 2.125" | Sıvı Yer Değiştirme | sıvı kapasitesi | ||
IPC | Hiçbiri | Muayene kriterleri | NS-2 | ||
Pim Uzunluğu | n/a | ||||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 1398 libre (635 kg) | ||||
Üretim Kriterleri | API Özelliği7-1 |
InterDril Spiral Matkap Yaka 4.750” 45.00 lb/ft NC38 Seri 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 4 3/4"(4.75") | Bağlantı | NC38 | Bükme Gerilme Oranı | 1.42 |
Nominal Kimlik | 2.25" | OD | 4 3/4"(4.75") | İD | 2.563" |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 45,1 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal duvar ağırlığı | 45.00# | Gerilme direnci | 725.000 libre | Burulma Dayanımı | 32000 |
Nominal duvar kalınlığı | Minimum Tamamlama Torku | 8790Ib/ft | Maksimum Makyaj Torku | ||
sürüklenme boyutu | 2.125" | Kayma Girintisi | Evet | Asansör Boşluğu | Evet |
IPC | Hiçbiri | Sıvı Yer Değiştirme | 0.815 Gal/ft | sıvı kapasitesi | |
Pim Uzunluğu | n/a | Muayene kriterleri | NS-2 | ||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 1398 libre (635 kg) | ||||
Üretim Kriterleri | API Özelliği7/NS-1 | ||||
Matkap Yaka Kapasiteleri | |||||
Kesit Alanı Gövdesi(in²) | 13.744 | ||||
Kesit Alanı OD(in²) | 17.721 | ||||
Kesit Alanı Kimliği(in²) | 3.976 | ||||
Kesit Modülü(in³) | 11.769 | ||||
Kutup Bölümü Modülü(in³) | 19.984 |
JSH Spiral Matkap Yaka 4.750” x 49.79 lb/ft NC38 Aralık 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 4 3/4"(4.75") | Bağlantı | NC38 | Bükme Gerilme Oranı | 2.217 |
Nominal Kimlik | 2 1/4"(2.25") | OD | 4 3/4"(4.75") | İD | 2.25" |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 49,79 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal duvar ağırlığı | Gerilme direnci | 625.000 libre | Burulma Dayanımı | 17500 | |
Nominal duvar kalınlığı | Minimum Tamamlama Torku | 8790Ib/ft | Maksimum Makyaj Torku | 11000 | |
sürüklenme boyutu | 2.125" | Kayma Girintisi | Evet | Asansör Boşluğu | Numara |
IPC | Hiçbiri | Sıvı Yer Değiştirme | sıvı kapasitesi | ||
Pim Uzunluğu | n/a | Muayene kriterleri | NS-2 | ||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 1543 libre (700 kg) | ||||
Üretim Kriterleri | API Özelliği7/NS-1 | ||||
Matkap Yaka Kapasiteleri | |||||
Kesit Alanı Gövdesi(in²) | 13.744 | ||||
Kesit Alanı OD(in²) | 17.721 | ||||
Kesit Alanı Kimliği(in²) | 3.976 | ||||
Kesit Modülü(in³) | 9.992 | ||||
Kutup Bölümü Modülü(in³) | 19.984 |
InterDril Spiral Matkap Yaka 6.500” x 87.35 lb/ft NC50 Range 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 6 1/2"(6.5") | Bağlantı | NC50 | Bükme Gerilme Oranı | 2.03 |
Nominal Kimlik | 2 13/16"(2.8125") | OD | 6 1/2"(6.5") | İD | 2 13/16" (2.8125") |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 87,35 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal ağırlık | 87.00# | Gerilme direnci | 1392400 libre | Burulma Dayanımı | 52000 |
Nominal duvar kalınlığı | 1.844" | Minimum Tamamlama Torku | 29700Ib/ft | Maksimum Makyaj Torku | 32000 lb/ft |
sürüklenme boyutu | 2 11/16"(2.6875") | Kayma Girintisi | Evet | Asansör Boşluğu | Numara |
IPC | Hiçbiri | Sıvı Yer Değiştirme | 1,33 Gal/ft | sıvı kapasitesi | 0,32 Gal/ft |
Pim Uzunluğu | n/a | Muayene kriterleri | NS-2 | ||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 1543 libre (700 kg) | ||||
Üretim Kriterleri | API Özelliği7/NS-1 | ||||
Matkap Yaka Kapasiteleri | |||||
Kesit Alanı Gövdesi(in²) | 26.97 | ||||
Kesit Alanı OD(in²) | 33.183 | ||||
Kesit Alanı Kimliği(in²) | 6.213 | ||||
Kesit Modülü(in³) | 26.016 | ||||
Kutup Bölümü Modülü(in³) | 52.032 |
JSH Spiral Matkap Yaka 6.500” x 87.35 lb/ft NC50 Range 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 6 1/2"(6.5") | Bağlantı | NC50 | Bükme Gerilme Oranı | 2.242 |
Nominal Kimlik | 2 13/16"(2.8125") | OD | 6 1/2"(6.5") | İD | 2 13/16" (2.8125") |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 87,35 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal ağırlık | 86.79# | Gerilme direnci | 1259311 libre | Burulma Dayanımı | 51823 |
Nominal duvar kalınlığı | 1.844" | Minimum Tamamlama Torku | 29445Ib/ft | Maksimum Makyaj Torku | 32389 lb/ft |
sürüklenme boyutu | 2 11/16"(2.6875") | Kayma Girintisi | Evet | Asansör Boşluğu | Numara |
IPC | Hiçbiri | Sıvı Yer Değiştirme | 1,33 Gal/ft | sıvı kapasitesi | 0,32 Gal/ft |
Pim Uzunluğu | n/a | Muayene kriterleri | NS-2 | ||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 2708 lb (1231kg) | ||||
Üretim Kriterleri | API Özelliği7/NS-1 | ||||
Matkap Yaka Kapasiteleri | |||||
Kesit Alanı Gövdesi(in²) | 26.97 | ||||
Kesit Alanı OD(in²) | 33.183 | ||||
Kesit Alanı Kimliği(in²) | 6.213 | ||||
Kesit Modülü(in³) | 26.016 | ||||
Kutup Bölümü Modülü(in³) | 52.032 |
VAM Delme Spiral Matkap Yaka 6.500” x 87.35 lb/ft NC50 Range 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 6 1/2"(6.5") | Bağlantı | NC50 | Bükme Gerilme Oranı | 2.03 |
Nominal Kimlik | 2 13/16"(2.8125") | OD | 6 1/2"(6.5") | İD | 2 13/16" (2.8125") |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 87,35 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal ağırlık | 87.00# | Gerilme direnci | 1392400 libre | Burulma Dayanımı | 52500 |
Nominal duvar kalınlığı | 1.844" | Minimum Tamamlama Torku | 29700Ib/ft | Maksimum Makyaj Torku | 32000 lb/ft |
sürüklenme boyutu | 2 11/16"(2.6875") | Kayma Girintisi | Evet | Asansör Boşluğu | Evet |
IPC | Hiçbiri | Sıvı Yer Değiştirme | 1,33 Gal/ft | sıvı kapasitesi | 0,32 Gal/ft |
Pim Uzunluğu | n/a | Muayene kriterleri | NS-2 | ||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 2708 lb (1231kg) | ||||
Üretim Kriterleri | API Özelliği7/NS-1 | ||||
Matkap Yaka Kapasiteleri | |||||
Kesit Alanı Gövdesi(in²) | 26.97 | ||||
Kesit Alanı OD(in²) | 33.183 | ||||
Kesit Alanı Kimliği(in²) | 6.213 | ||||
Kesit Modülü(in³) | 26.016 | ||||
Kutup Bölümü Modülü(in³) | 52.032 |
JSH Spiral Matkap Yaka 8.000” x 120.00 lb/ft 6 5/8 ” REG Aralığı 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 8"(8") | Bağlantı | 6 5/8" API Normal | Bükme Gerilme Oranı | 2.6 |
Nominal Kimlik | 2 13/16"(2.8125") | OD | 8"(8") | İD | 2 13/16" (2.8125") |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 122,38 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal ağırlık | 120# | Gerilme direnci | 1683400 libre | Burulma Dayanımı | 78700 |
Nominal duvar kalınlığı | Minimum Tamamlama Torku | 49200Ib/ft | Maksimum Makyaj Torku | 54100 lb/ft | |
sürüklenme boyutu | 2 11/16"(2.6875") | Kayma Girintisi | Evet | Asansör Boşluğu | Numara |
IPC | Hiçbiri | Sıvı Yer Değiştirme | sıvı kapasitesi | ||
Pim Uzunluğu | n/a | Muayene kriterleri | NS-2 | ||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 3793 libre (1720 kg) | ||||
Üretim Kriterleri | API Özelliği7/NS-1 | ||||
Matkap Yaka Kapasiteleri | |||||
Kesit Alanı Gövdesi(in²) | 44.053 | ||||
Kesit Alanı OD(in²) | 50.265 | ||||
Kesit Alanı Kimliği(in²) | 6.213 | ||||
Kesit Modülü(in³) | 49.498 | ||||
Kutup Bölümü Modülü(in³) | 98.995 |
Subdrill Spiral Matkap Bileziği 8.000” x 144.00 lb/ft 6 5/8 ”REG Range 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 8"(8") | Bağlantı | 6 5/8" API Normal | Bükme Gerilme Oranı | 2.3 |
Nominal Kimlik | 2 13/16"(2.8125") | OD | 8"(8") | İD | 2 13/16" (2.8125") |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 144 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal ağırlık | 144# | Gerilme direnci | 1834500 libre | Burulma Dayanımı | 85500 lb/ft |
Nominal duvar kalınlığı | Önerilen Makyaj Torku | 8790 Ib/ft | Maksimum Makyaj Torku | ||
sürüklenme boyutu | 2 11/16"(2.6875") | Kayma Girintisi | Evet | Asansör Boşluğu | Evet |
IPC | Hiçbiri | Sıvı Yer Değiştirme | sıvı kapasitesi | ||
Pim Uzunluğu | n/a | Muayene kriterleri | NS-2 | ||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 4464 lb (2029kg) | ||||
Üretim Kriterleri | API Özelliği7 | ||||
Matkap Yaka Kapasiteleri | |||||
Kesit Alanı Gövdesi(in²) | |||||
Kesit Alanı OD(in²) | |||||
Kesit Alanı Kimliği(in²) | |||||
Kesit Modülü(in³) | |||||
Kutup Bölümü Modülü(in³) |
VAM Delme Spiral Matkap Yaka 8.000” x 144.00 lb/ft 6 5/8” REG Aralığı 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 8"(8") | Bağlantı | 6 5/8" API Normal | Bükme Gerilme Oranı | 2.3 |
Nominal Kimlik | 2 13/16"(2.8125") | OD | 8"(8") | İD | 2 13/16" (2.8125") |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 149,6 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal ağırlık | 144# | Gerilme direnci | 1834500 libre | Burulma Dayanımı | 85500 lb/ft |
Nominal duvar kalınlığı | Önerilen Makyaj Torku | 53300 Ib/ft | Maksimum Makyaj Torku | ||
sürüklenme boyutu | 2 11/16"(2.6875") | Kayma Girintisi | Evet | Asansör Boşluğu | Evet |
IPC | Hiçbiri | Sıvı Yer Değiştirme | sıvı kapasitesi | ||
Pim Uzunluğu | n/a | Muayene kriterleri | NS-2 | ||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 4638 libre (2029kg) | ||||
Üretim Kriterleri | API Özelliği7 | ||||
Matkap Yaka Kapasiteleri | |||||
Kesit Alanı Gövdesi(in²) | |||||
Kesit Alanı OD(in²) | |||||
Kesit Alanı Kimliği(in²) | |||||
Kesit Modülü(in³) | 49.498 | ||||
Kutup Bölümü Modülü(in³) |
JSH Spiral Matkap Yaka 8.250” x 130.50 lb/ft JSH 6 5/8” REG Aralığı 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 8 1/4"(8.25") | Bağlantı | 6 5/8" API Normal | Bükme Gerilme Oranı | 3.211 |
Nominal Kimlik | 2 13/16"(2.8125") | OD | 8 1/4"(8.25") | İD | 2 13/16" (2.8125") |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 130,5 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal ağırlık | Gerilme direnci | 1683400 libre | Burulma Dayanımı | 78700 lb/ft | |
Nominal duvar kalınlığı | Önerilen Makyaj Torku | 53300 Ib/ft | Maksimum Makyaj Torku | 55630 | |
sürüklenme boyutu | 2 11/16"(2.6875") | Kayma Girintisi | Evet | Asansör Boşluğu | Numara |
IPC | Hiçbiri | Sıvı Yer Değiştirme | 2.32 US Gal/ft kapalı uç | sıvı kapasitesi | 0.32 |
Pim Uzunluğu | n/a | Muayene kriterleri | NS-2 | ||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 4045 libre (1834kg) | ||||
Üretim Kriterleri | API Özelliği7 | ||||
Matkap Yaka Kapasiteleri | |||||
Kesit Alanı Gövdesi(in²) | 47.244 | ||||
Kesit Alanı OD(in²) | 53.456 | ||||
Kesit Alanı Kimliği(in²) | 6.213 | ||||
Kesit Modülü(in³) | 54.382 | ||||
Kutup Bölümü Modülü(in³) | 54.382 |
JSH Spiral Matkap Yaka 9.500” x 160.82 lb/ft 7 5/8” REG Aralığı 2
Şartname | Takım Eklemi/Bağlantı Özellikleri | ||||
Nominal OD | 9 1/2"(8.5") | Bağlantı | 7 5/8" API Normal | Bükme Gerilme Oranı | 3.061 |
Nominal Kimlik | 3"(3") | OD | 9 1/2"(9.5") | İD | 3" (3") |
Çelik Sınıfı | AISI 4145H Modifiye | Ayarlanmış Ağırlık | 160,82 lb/ft | Ortalama Uzunluk | 31.00 fit |
Nominal ağırlık | Gerilme direnci | 2459.066 libre | Burulma Dayanımı | 132036 lb/ft | |
Nominal duvar kalınlığı | 3.250" | Önerilen Makyaj Torku | 53300 Ib/ft | Maksimum Makyaj Torku | 90775 |
sürüklenme boyutu | 2.875" | Kayma Girintisi | Evet | Asansör Boşluğu | Evet |
IPC | Hiçbiri | Sıvı Yer Değiştirme | 2.86 US Gal/ft kapalı uç | sıvı kapasitesi | 0.37 |
Pim Uzunluğu | n/a | Muayene kriterleri | NS-2 | ||
Kutu Uzunluğu | n/a | ||||
Eklem başına ortalama ağırlık | 4985 libre (2261 kg) | ||||
Üretim Kriterleri | API Özelliği7 | ||||
Matkap Yaka Kapasiteleri | |||||
Kesit Alanı Gövdesi(in²) | 63.814 | ||||
Kesit Alanı OD(in²) | 70.882 | ||||
Kesit Alanı Kimliği(in²) | 7.069 | ||||
Kesit Modülü(in³) | 83.336 | ||||
Kutup Bölümü Modülü(in³) | 166.671 |
Kısa manyetik olmayan matkap bilezikleri (SNMDC'ler):
SNMDC'ler, aşağıdakilerden kaynaklanan manyetik paraziti nötralize etmek için bir çamur motoru ile bir çamurluk arasında kullanılır.
Bağlantılar
Tüm bağlantılar, API Spec 7-2 gereksinimlerine göre hassas bir şekilde işlenmiştir.API tahliye oluk pimi ve delik arka kutusu gerilim tahliyesi istek üzerine mevcuttur.Yorgunluğa karşı daha fazla direnç sağlamak için iplik kökleri soğuk işlenir.Command Tubular'da, makyaj sırasında gevşemeyi en aza indirmek için tüm bağlantılar fosfat kaplıdır ve iplik saklama bileşiği uygulanır.Sevkiyat sırasında yeterli ortak koruma sağlamak için iplik koruyucular takılmıştır.
Manyetik Olmayan Matkap Tasmaları
Command Tubular'ın manyetik olmayan matkap bilezikleri, yekpare bir östenitik paslanmaz çelik çubuktan yapılmış entegre bir ağır hizmet mafsalıdır.Manyetik olmayan matkap manşonlarımız, işlenmiş bir yüzey kalitesi koşuluyla sağlanır.
Manyetik olmayan tüm yakalar, gerekli mekanik özellikleri sağlamak için sıcak/soğuk işlenmiştir.Çubuklar daha sonra trepanlanır, sıcak nokta denetlenir ve işlenir.İç çapın uygun basınç durumunu elde etmek için tam uzunlukta bir iç delik işlemi gerçekleştirilir.
Bu, bileziğe stres korozyon çatlamasına karşı optimum direnç sağlar.Tüm matkap manşonlarımız, API spesifikasyonu 7, Q1 ve uygun olduğu şekilde önerilen uygulama 7G'ye uygun olarak üretilmiştir.
Sondaj Uygulamasında Matkap Yakaları
Matkap tasmaları, delme işleminde hayati bir rol oynar.Matkap bileziği, yapısal özellikleri nedeniyle, matkap bileziğinin en önemli özelliği olan delme amacı için ağırlık sağlayabilir.Yerçekimi, matkap ucuyla kayaları kırmak için gereken aşağı doğru yeterli kuvveti sağlamak için bir dizi matkap bileziği üzerinde çalışır.
Matkap bilezikleri, uçta (WOB) ağırlık sağlamanın yanı sıra, delme sırasında titreşimi ve sarsıntıyı azaltmak için bir amortisör görevi de görür.Bu sayede delme işlemi çok daha istikrarlı bir şekilde gerçekleştirilebilmektedir.
Üçüncüsü, sondaj bileziklerinin varlığı, boru hatlarının çekme durumunda kalmasına izin verirken, büyük sıkıştırma altında sondaj dizisinin sertliğini garanti eder.Böylece matkap verimliliği ve kalitesi büyük ölçüde iyileştirilir.
Yukarıdaki uygulamalara ek olarak, matkap bilezikleri, delik sapması sorununu önleyerek ve delme performansını artırarak, alt delik tertibatının yönünü kontrol etmeye yardımcı olabilir.
Daha fazla bilgi için lütfen iletişime geçin:
Skype: ROSCHEN.TOOL , ROSCHEN_GROUP
WeChat: +86-137 6419 5009 ;+86-135 8585 5390
WhatsApp: +86-137 6419 5009 ;+86-135 8585 5390
E-posta: roschen@roschen.com ;roschen@roschen.net
Web sitesi: http://www.roschen.com ;http://www.roschen.net
