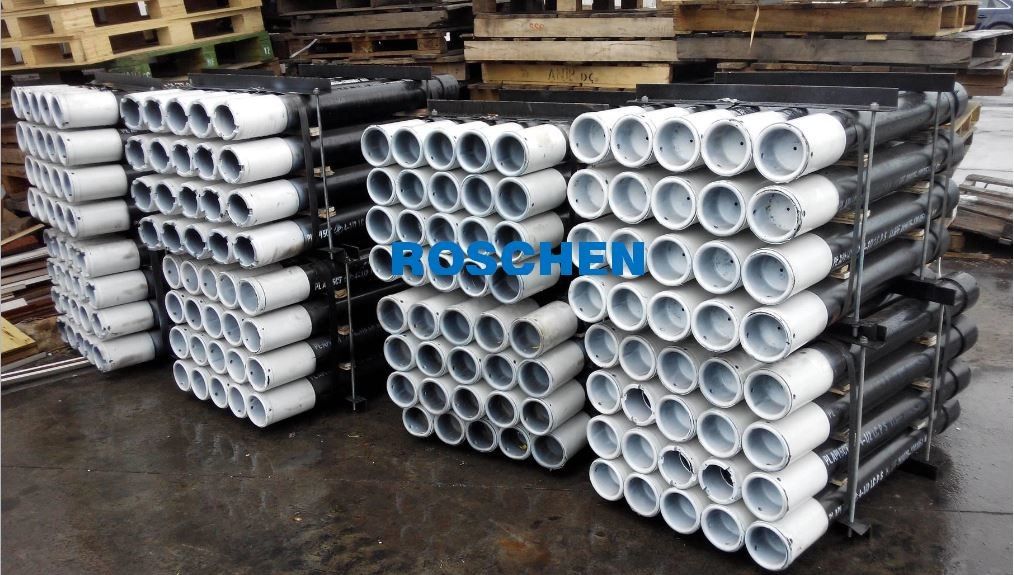

Muhafaza Borusu ve Yıkılmış Boru
Muhafaza borusu nadiren ürün borusudur ve basitçe bir delik oluşturmak için kullanılır.Bu tip borular en yaygın olarak kısa mesafelerdeki elektrik hatlarını korumak için kullanılır.Muhafaza borusu bölümler halinde monte edilebilir ve ardından kurulumdan hemen önce kaynaklanabilir veya birbirine vidalanabilir.
Bir muhafaza borusunun çapı, çapı 150 inç kadar olan muhafaza borularının başarılı kurulumları olmasına rağmen, genellikle 4 ila 55 inç çapındadır.
1,315” X 1,80 lb/ft Çok Mühürlü ROS-PS-8
| Şartname | ||
| Nominal Boru OD | 1.315" | |
| sürüklenme boyutu | 0,955" | |
| Çelik Sınıfı | L-80 | |
| Nominal Ağırlık | 1.80 lb/ft | |
| Nominal Et Kalınlığı | 0.133" | |
| Nominal Kimlik | 1.049" | |
| Bağlantı Uzunluğu | LP-Uzunluk Pim LB-Uzunluk Kutusu LB Minimum=LP-0.18" |
|
| Bağlantı Oluşturma Kaybı | 2.23" | |
| Üretim Kriterleri | API 5CT | |
| Boru Kapasiteleri | ||
| Vücut Verim Gücü | 40000 libre | 178kN |
| API Çöküşü | 14550 psi | 1003bar |
| İç Verim | 14160psi | 977 bar |
| Ortak Mukavemet | 45600 libre | 203kN |
| Bağlantı Özellikleri | |||
| Bağlantı | ROS-PS-8 | İle uyumlu | 1" Hid CS |
| OD | 1.552" | İD | 0.970" |
| Bağlantı Uzunluğu | 2.4" | Asgari | |
| 3.24" | Standart | 1 tekrar | |
| 4.08" | Tip 2 | 2 tekrar | |
| 4.92" | Tip 3 | 3 tekrar | |
| Minimum Tamamlama Torku | 400 lb/ft | 540 Nm | |
| Optimum Makyaj Torku | 450 lb/ft | 610 Nm | |
| Maksimum Makyaj Torku | 500 lb/ft | 680 Nm | |
| Bağlantı Çekme Verimliliği | %114 | Muayene kriterleri | API5A5, API 5CT |
1.660” X 3.02 lb/ft Hydril CS
| Şartname | ||
| Nominal Boru OD | 1.66" | |
| sürüklenme boyutu | 1.184" | |
| Çelik Sınıfı | L-80 | |
| Nominal Ağırlık | 3,02 lb/ft | |
| Nominal Et Kalınlığı | 0.191" | |
| Nominal Kimlik | 1.278" | |
| Bağlantı Uzunluğu | ||
| Bağlantı Oluşturma Kaybı | 2.22" | |
| Üretim Kriterleri | API 5CT | |
| Boru Kapasiteleri | ||
| Vücut Verim Gücü | 71000 libre | 316kN |
| API Çöküşü | 16290 psi | 1123bar |
| İç Verim | 16110 psi | 1111 bar |
| Ortak Mukavemet | 71000 libre | 316 kN |
| Bağlantı Özellikleri | |||
| Bağlantı | 1 1/4" Hidril CS | İle uyumlu | 1.66" ROS-PS-8 |
| OD | 1.927" | İD | 1.218" |
| Bağlantı Uzunluğu | Asgari | ||
| Standart | 1 tekrar | ||
| Tip 2 | 2 tekrar | ||
| Tip 3 | 3 tekrar | ||
| Minimum Tamamlama Torku | 600 lb/ft | 810 Nm | |
| Optimum Makyaj Torku | 700 lb/ft | 946 Nm | |
| Maksimum Makyaj Torku | 800 lb/ft | 1081 Nm | |
| Bağlantı Çekme Verimliliği | 100% | Muayene kriterleri | API 5A5, API 5CT |
1.900” X 3.64 lb/ft ROS Çoklu Mühür PS-8
| Şartname | ||
| Nominal Boru OD | 1.9" | |
| sürüklenme boyutu | 1.286" | |
| Çelik Sınıfı | L-80 | |
| Nominal Ağırlık | 3,64 lb/ft | |
| Nominal Et Kalınlığı | 0,2" | |
| Nominal Kimlik | 1.5" | |
| Bağlantı Uzunluğu | LP-Uzunluk Pim LB-Uzunluk Kutusu LB Minimum=LP-0.21" |
|
| Bağlantı Oluşturma Kaybı | 2.23" | |
| Üretim Kriterleri | API 5CT | |
| Boru Kapasiteleri | ||
| Vücut Verim Gücü | 85000 libre | 379kN |
| API Çöküşü | 15070 psi | 1039bar |
| İç Verim | 14740 psi | 1017 bar |
| Ortak Mukavemet | 86000 libre | 383 kN |
| Bağlantı Özellikleri | |||
| Bağlantı | ROS-PS-8 | İle uyumlu | 1 1/2" Hid CS |
| OD | 2.162" | İD | 1.440" |
| Bağlantı Uzunluğu | 2.43" | Asgari | |
| 3.27" | Standart | 1 tekrar | |
| 4.11" | Tip 2 | 2 tekrar | |
| 4,95" | Tip 3 | 3 tekrar | |
| Minimum Tamamlama Torku | 800 lb/ft | 1085 Nm | |
| Optimum Makyaj Torku | 900 lb/ft | 1220 Nm | |
| Maksimum Makyaj Torku | 1000 lb/ft | 1360 Nm | |
| Bağlantı Çekme Verimliliği | %101 | Muayene kriterleri | API 5A5, API 5CT |
2.375” X 5,95 lb/ft ROS Çoklu Mühür PS-6
| Şartname | ||
| Nominal Boru OD | 2 3/8" | |
| sürüklenme boyutu | 1.773" | |
| Çelik Sınıfı | P-110 | |
| Nominal Ağırlık | 5,95 lb/ft | |
| Nominal Et Kalınlığı | 0,254" | |
| Nominal Kimlik | 1.867" | |
| Bağlantı Uzunluğu | LP-Uzunluk Pim LB-Uzunluk Kutusu LB Minimum=LP-0.24" |
|
| Bağlantı Oluşturma Kaybı | 3,05" | |
| Üretim Kriterleri | API 5CT | |
| Boru Kapasiteleri | ||
| Vücut Verim Gücü | 186000 libre | 828kN |
| API Çöküşü | 21010 psi | 1449 bar |
| İç Verim | 20590 psi | 1420 bar |
| Ortak Mukavemet | 202500 libre | 902 kN |
| Bağlantı Özellikleri | |||
| Bağlantı | ROS-PS-6 | İle uyumlu | 2 3/8" PH6 2 3/8" RPS6 2 3/8" BPS6 2 3/8" HIP-HD |
| OD | 2.906" | İD | 1.805" |
| Bağlantı Uzunluğu | 3.34" | Asgari | |
| 4.44" | Standart | 1 tekrar | |
| 5,53" | Tip 2 | 2 tekrar | |
| 6.62" | Tip 3 | 3 tekrar | |
| Minimum Tamamlama Torku | 800 lb/ft | 3660 Nm | |
| Optimum Makyaj Torku | 900 lb/ft | 4120 Nm | |
| Maksimum Makyaj Torku | 1000 lb/ft | 4580 Nm | |
| Bağlantı Çekme Verimliliği | %101 | Muayene kriterleri | API 5A5, API 5CT |
2,875” X 8,70 lb/ft Hidril PSHW533
| Şartname | ||
| Nominal Boru OD | 2 7/8" | |
| sürüklenme boyutu | 2.165" | |
| Çelik Sınıfı | P-110 | |
| Nominal Ağırlık | 8,7 lb/ft | |
| Nominal Et Kalınlığı | 0,308" | |
| Nominal Kimlik | 2.259" | |
| Bağlantı Uzunluğu | ||
| Bağlantı Oluşturma Kaybı | 3.64" | |
| Üretim Kriterleri | API 5CT | |
| Boru Kapasiteleri | ||
| Vücut Verim Gücü | 273000 libre | 1215kN |
| API Çöküşü | 21050 psi | 1450bar |
| İç Verim | 20620 psi | 1422 bar |
| Ortak Mukavemet | 273000 libre | 1215 kN |
| Bağlantı Özellikleri | |||
| Bağlantı | 2 7/8 PSHW533 | İle uyumlu | PSH503 PSH553 PSH563 |
| OD | 3.328" | İD | 2.209" |
| Bağlantı Uzunluğu | Asgari | ||
| Standart | 1 tekrar | ||
| Tip 2 | 2 tekrar | ||
| Tip 3 | 3 tekrar | ||
| Minimum Tamamlama Torku | 2500 lb/ft | 3378 Nm | |
| Optimum Makyaj Torku | 3000 lb/ft | 4054 Nm | |
| Maksimum Makyaj Torku | 4400 lb/ft | 12259 Nm | |
| Bağlantı Çekme Verimliliği | 100% | Muayene kriterleri | API 5A5, API 5CT |
3.500” X 12.95 lb/ft ROS Çoklu Mühür
| Şartname | ||
| Nominal Boru OD | 3.50" | |
| sürüklenme boyutu | 2.625" | |
| Çelik Sınıfı | C-95SS | |
| Nominal Ağırlık | 12,95 lb/ft | |
| Nominal Et Kalınlığı | 0,375" | |
| Nominal Kimlik | 2.750" | |
| Bağlantı Uzunluğu | LP-Uzunluk Pim LB-Uzunluk Kutusu LB Minimum=LP-0.43" |
|
| Bağlantı Oluşturma Kaybı | 3.35" | |
| Üretim Kriterleri | API 5CT | |
| Boru Kapasiteleri | ||
| Vücut Verim Gücü | 349800 libre | 1556 kN |
| API Çöküşü | 18180 psi | 1254 bar |
| İç Verim | 17810 psi | 1228 bar |
| Ortak Mukavemet | 416260 libre | 1852 kN |
| Bağlantı Özellikleri | |||
| Bağlantı | ROS-çoklu PS-6 | İle uyumlu | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 VURUŞ-HD |
| OD | 4.313" | İD | 2.687" |
| Bağlantı Uzunluğu | 3,77" | Asgari | |
| 5.03" | Standart | 1 tekrar | |
| 6.28" | Tip 2 | 2 tekrar | |
| 7,54" | Tip 3 | 3 tekrar | |
| Minimum Tamamlama Torku | 6400 lb/ft | 8680 Nm | |
| Optimum Makyaj Torku | 7200 lb/ft | 9760 Nm | |
| Maksimum Makyaj Torku | 8000 lb/ft | 10850 Nm | |
| Bağlantı Çekme Verimliliği | 119 | Muayene kriterleri | API 5A5, API 5CT |
Upset Tubing, petrol ve gazın çıkarılmasını kolaylaştırmak için bir kuyuya monte edilen uzun bir boru bağlantısıdır.Üretilen sıvıların veya gazın alttan yüzeye iletildiği bir kanal görevi görür.Boru bağlantısı, uzunluğu 25 ila 30 ft arasında değişebilen nispeten tek uzunlukta bir borudur. Bu ideal uzunluk, boru bağlantısı her iki tarafta dişlerle donatıldığından ve herhangi bir derinlikteki bir kuyudan geçebildiğinden, kolay üretim sağlar.Çoğu boru ekipmanı gibi, boru bağlantıları da yeraltı koşullarına ve sıvılara bağlı olarak belirli bir kuyu tipine uyacak şekilde tasarlanmıştır.
