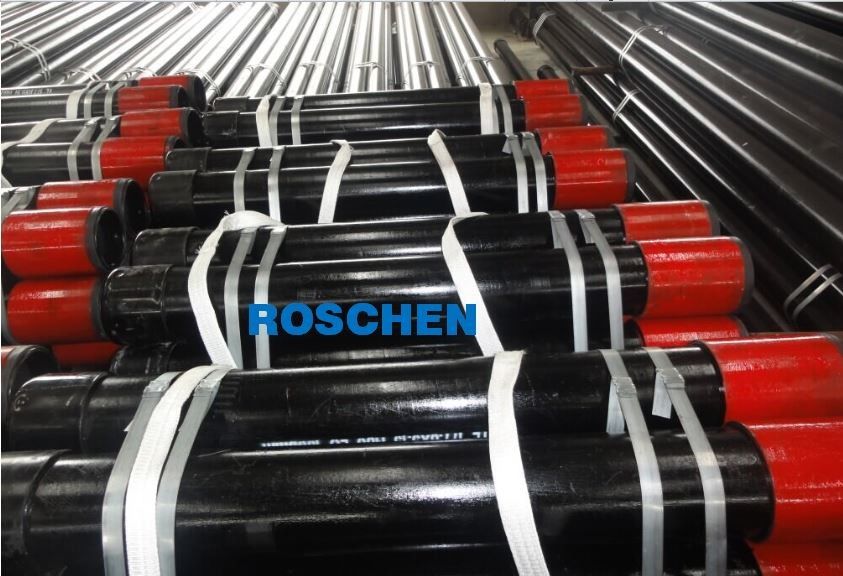

Yıkılmış Boru veya Yıkılmış muhafaza borusu
Üzücü, boru uçlarında daha kalın bir duvar oluşturan bir dövme işlemidir.Upset Tubing (EUE), petrol ve gazın çıkarılmasını kolaylaştırmak için bir kuyuya monte edilmiş mafsallı uzun bir borudur.Boru bağlantıları, yeraltı koşullarına ve sıvılara bağlı olarak belirli bir kuyu tipine uyacak şekilde tasarlanmıştır.Üretilen sıvıların veya gazın alttan yüzeye iletildiği bir kanal görevi görür.Boru bağlantısı, uzunluğu 25 ila 30 ft arasında değişebilen nispeten tek uzunlukta bir borudur. Bu ideal uzunluk, boru bağlantısı her iki tarafta dişlerle donatıldığından ve herhangi bir derinlikteki bir kuyudan geçebildiğinden kolay üretime olanak tanır.
1,315” X 1,80 lb/ft TPS Çoklu Mühür PS-6
| Şartname | ||
| Nominal Boru OD | 3.50" | |
| sürüklenme boyutu | 2.625" | |
| Çelik Sınıfı | L-80 | |
| Nominal Ağırlık | 12,95 lb/ft | |
| Nominal Et Kalınlığı | 0,375" | |
| Nominal Kimlik | 2.750" | |
| Bağlantı Uzunluğu | LP-Uzunluk Pim LB-Uzunluk Kutusu LB Minimum=LP-0.43" |
|
| Bağlantı Oluşturma Kaybı | 3.35" | |
| Üretim Kriterleri | API 5CT | |
| Boru Kapasiteleri | ||
| Vücut Verim Gücü | 295000 libre | 1314 kN |
| API Çöküşü | 15310 psi | 1056 çubuk |
| İç Verim | 15000 psi | 1034 bar |
| Ortak Mukavemet | 351000 libre | 1562 kN |
| Bağlantı Özellikleri | |||
| Bağlantı | ROS-çok amaçlı PS-6 | İle uyumlu | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 VURUŞ-HD |
| OD | 4.313" | İD | 2.687" |
| Bağlantı Uzunluğu | LP-Uzunluk Pim | LB-Uzunluk Kutusu | LB Minimum=LP-0.43" |
| 3,77" | Asgari | ||
| 5.03" | Standart | 1 tekrar | |
| 6.28" | Tip 2 | 2 tekrar | |
| 7,54" | Tip 3 | 3 tekrar | |
| Minimum Tamamlama Torku | 5500 lb/ft | 7460 Nm | |
| Optimum Makyaj Torku | 6190 lb/ft | 8390 Nm | |
| Maksimum Makyaj Torku | 6880 lb/ft | 9330 Nm | |
| Bağlantı Çekme Verimliliği | 119 | Muayene kriterleri | API 5A5, API 5CT |
3.500” X 15.8 lb/ft Hydril PH6
| Şartname | ||
| Nominal Boru OD | 3.50" | |
| sürüklenme boyutu | 2.423" | |
| Çelik Sınıfı | T-95 | |
| Nominal Ağırlık | 15,8 lb/ft | |
| Nominal Et Kalınlığı | 0,476" | |
| Nominal Kimlik | 2.548" | |
| Bağlantı Uzunluğu | ||
| Bağlantı Oluşturma Kaybı | 3.34" | |
| Üretim Kriterleri | API 5CT | |
| Boru Kapasiteleri | ||
| Vücut Verim Gücü | 430000 libre | 1914 kN |
| API Çöküşü | 22330 psi | 1540 bar |
| İç Verim | 22610 psi | 1559 bar |
| Ortak Mukavemet | 430000 libre | 1914 kN |
| Bağlantı Özellikleri | |||
| Bağlantı | Hidril PH-6 | İle uyumlu | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 VURUŞ-HD |
| OD | 4,5" | İD | 2.485" |
| Asgari | |||
| Standart | 1 tekrar | ||
| Tip 2 | 2 tekrar | ||
| Tip 3 | 3 tekrar | ||
| Minimum Tamamlama Torku | 6400 lb/ft | 8648 Nm | |
| Optimum Makyaj Torku | 7200 lb/ft | 9730 Nm | |
| Maksimum Makyaj Torku | 8000 lb/ft | 10810 Nm | |
| Bağlantı Çekme Verimliliği | 100% | Muayene kriterleri | API 5A5, API 5CT |
3.500” X 15.8 lb/ft Hidril PSHW533
| Şartname | ||
| Nominal Boru OD | 3.50" | |
| sürüklenme boyutu | 2.423" | |
| Çelik Sınıfı | L-80 | |
| Nominal Ağırlık | 15,8 lb/ft | |
| Nominal Et Kalınlığı | 0,476" | |
| Nominal Kimlik | 2.548" | |
| Bağlantı Uzunluğu | ||
| Bağlantı Oluşturma Kaybı | 4.49" | |
| Üretim Kriterleri | API 5CT | |
| Boru Kapasiteleri | ||
| Vücut Verim Gücü | 362000 libre | 1611 kN |
| API Çöküşü | 18810 psi | 1296 bar |
| İç Verim | 19040 psi | 1313 bar |
| Ortak Mukavemet | 362000 libre | 1611 kN |
| Bağlantı Özellikleri | |||
| Bağlantı | 3 1/2" PSHW533 | İle uyumlu | PSH503 PSH553 PSH563 |
| OD | 4.160" | İD | 2.498" |
| Asgari | |||
| Standart | 1 tekrar | ||
| Tip 2 | 2 tekrar | ||
| Tip 3 | 3 tekrar | ||
| Minimum Tamamlama Torku | 6400 lb/ft | 10540 Nm | |
| Optimum Makyaj Torku | 7200 lb/ft | 12702 Nm | |
| Maksimum Makyaj Torku | 8000 lb/ft | 12702N m | |
| Bağlantı Çekme Verimliliği | 100% | Muayene kriterleri | API 5A5, API 5CT |
3.500” X 15.8 lb/ft Hidril PSHW533
| Şartname | ||
| Nominal Boru OD | 3.50" | |
| sürüklenme boyutu | 2.423" | |
| Çelik Sınıfı | T-95 | |
| Nominal Ağırlık | 15,8 lb/ft | |
| Nominal Et Kalınlığı | 0,476" | |
| Nominal Kimlik | 2.548" | |
| Bağlantı Uzunluğu | ||
| Bağlantı Oluşturma Kaybı | 4.49" | |
| Üretim Kriterleri | API 5CT | |
| Boru Kapasiteleri | ||
| Vücut Verim Gücü | 430000 libre | 1914 kN |
| API Çöküşü | 22330 psi | 1540 bar |
| İç Verim | 22610 psi | 1559 bar |
| Ortak Mukavemet | 430000 libre | 1914 kN |
| Bağlantı Özellikleri | |||
| Bağlantı | 3 1/2" PSHW533 | İle uyumlu | PSH503 PSH553 PSH563 |
| OD | 4.160" | İD | 2.498" |
| Asgari | |||
| Standart | 1 tekrar | ||
| Tip 2 | 2 tekrar | ||
| Tip 3 | 3 tekrar | ||
| Minimum Tamamlama Torku | 7800 lb/ft | 10540 Nm | |
| Optimum Makyaj Torku | 9400 lb/ft | 12702 Nm | |
| Maksimum Makyaj Torku | 11100 lb/ft | 12702N m | |
| Bağlantı Çekme Verimliliği | 100% | Muayene kriterleri | API 5A5, API 5CT |
3.500” X 15.8 lb/ft Hidril PSHW533
| Şartname | ||
| Nominal Boru OD | 3.50" | |
| sürüklenme boyutu | 2.423" | |
| Çelik Sınıfı | L-80 | |
| Nominal Ağırlık | 15,8 lb/ft | |
| Nominal Et Kalınlığı | 0,476" | |
| Nominal Kimlik | 2.548" | |
| Bağlantı Uzunluğu | ||
| Bağlantı Oluşturma Kaybı | 4.49" | |
| Üretim Kriterleri | API 5CT | |
| Boru Kapasiteleri | ||
| Vücut Verim Gücü | 362000 libre | 1611 kN |
| API Çöküşü | 18810 psi | 1296 bar |
| İç Verim | 19040 psi | 1313 bar |
| Ortak Mukavemet | 362000 libre | 1611 kN |
| Bağlantı Özellikleri | |||
| Bağlantı | 3 1/2" PSHW533 | İle uyumlu | PSH503 PSH553 PSH563 |
| OD | 4.160" | İD | 2.498" |
| Asgari | |||
| Standart | 1 tekrar | ||
| Tip 2 | 2 tekrar | ||
| Tip 3 | 3 tekrar | ||
| Minimum Tamamlama Torku | 7800 lb/ft | 10540 Nm | |
| Optimum Makyaj Torku | 9400 lb/ft | 12702 Nm | |
| Maksimum Makyaj Torku | 9400 lb/ft | 12702N m | |
| Bağlantı Çekme Verimliliği | 100% | Muayene kriterleri | API 5A5, API 5CT |
APT 5CT, petrol veya gaz üretimi amacıyla Muhafaza ve boru gereksinimlerini belirtti, yeterli güç ve işlevselliğe sahip malzeme ile kaplanmalıdır.
Petrol boruları, kuyu delinmiş yapının ana parçalarıdır.Belirli bir kuyuda beklenen özel koşullar için seçilirler.Kuyunun beklenen üretim akış oranları ve ekonomisi, daha sonra önceki her bir deliğin ve borunun gerekli boyutunu belirleyen boru boyutunu belirler.Boru boyutu ve ayar derinlikleri belirlendikten sonra, beklenen yükler için mukavemetin yeterli olduğundan emin olmak için duvar kalınlığı ve malzeme kalitesi kuyu tasarımcısı tarafından seçilir.API 5CT, mahfaza boru bağlantıları olarak kullanılmak üzere üç farklı konektör için spesifikasyonlar geliştirdi: Dışa bağlı boru sistemi ve kaplin (Üst tarafı boru sistemi), Bozulmayan boru sistemi ve kaplinler, Entegre bağlantı borusu.
Aynı malzeme ve kaliteler, yıpratıcı borulu ve yıpratıcı olmayan borulu olabilir. Aralarındaki maksimum fark boru ucu yani dış çaptır.Bozulmamış boru, ekstra kalın ve düz diş ve bileziğin olmadığı boru ucunu ifade eder.Sorunsuz (NUE) boru sistemi, EUE boru sisteminden çok daha az kullanılır.NUE'nin maliyeti EUE'den sadece biraz daha düşüktür ve eklem gücü önemli ölçüde daha azdır.NUE'nin kaplin bağlantı çapı EUE'den daha küçüktür, bu da boşluk küçük olduğunda bazı avantajlar sunar.
