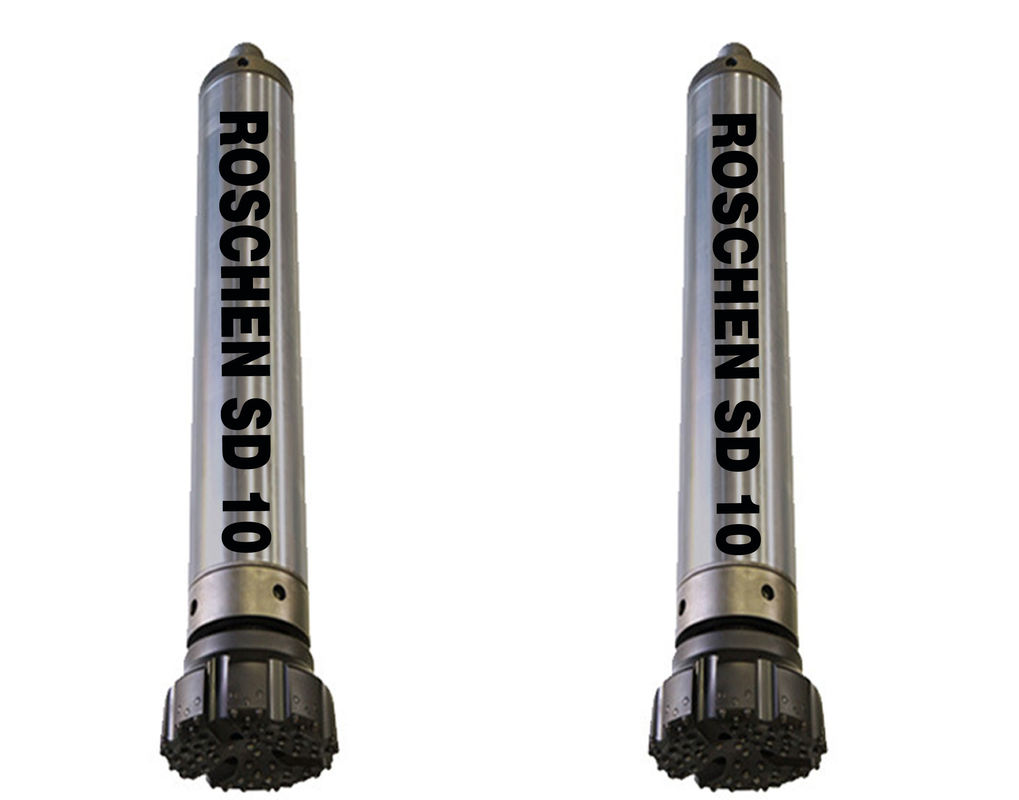

10 inç DTH çekiç
Model: SD10 Numa100
DTH çekici, çekiç gövdesi içinde bir pistonu sıkıştırılmış hava ile yukarı ve aşağı hareketle tahrik eden ve kayaları kırarak delmeyi sağlamak için uca yoğun bir darbe enerjisi ileten bir vurmalı sistemdir.DTH Hammer'ın delme yöntemi, özellikle sert kayaları delmek için yüksek delme performansı sergiler ve iş planının daraltılmasına katkıda bulunur.Bu nedenle, bu yöntem temel çalışmaları, heyelan önleme çalışmaları, taş ocakçılığı hizmetleri, denizcilik inşaat işleri, madencilik sondajı, patlatma deliği sondajı vb. için yaygın olarak kullanılmaktadır.
Roschen şirketi madencilik, inşaat ve su kuyusu endüstrileri için en iyi ve en verimli kuyu içi (DTH) çekiçleri ve uçları üretir ve tedarik eder.Roschen DTH Çekiçler, düşük enerji kaybıyla yoğun darbe enerjisi iletir.Bu, iyi kaya kırılması, yüksek penetrasyon oranları ve yüksek üretkenlik ile sonuçlanır.Bu ekipman, optimum delik kalitesi, güvenilirlik ve uzun hizmet ömrünün yanı sıra en iyi patlatma sonuçları ve düşük toplam işletme maliyeti sağlamak üzere tasarlanmıştır.
Delme ve patlatma mühendisleri ve su kuyusu müteahhitleri, DTH çekiçlerimizin ve düğme uçlarımızın her birinde yerleşik olan hassas mühendislik ve yüksek delme verimliliği standartları nedeniyle Roschen'in DTH çekiç ekipmanına güveniyor.
Roschen DTH Çekiçler esnektir ve çeşitli endüstri standardı sap tasarımları ve çok çeşitli standart boyutlu çekiçlerle çalışmak üzere tasarlanmıştır.Uygulamanız ne olursa olsun, Roschen ihtiyaçlarınızı karşılayacak bir çözüme sahiptir.
Avantajlar:
.Yüksek güç ve hava verimliliğine sahip gelişmiş çekiç tasarımları üretkenliği artırır.
.Kişiye özel ürün teklifi, tüm uygulamalarınızı ve koşullarınızı kapsar.
.Kolay servis ve bakım tasarımları, makine arıza süresini azaltır.
.Genel ve tescilli şaft seçenekleri size esneklik ve güvenilirlik sağlar.
| Roschen 10 inç DTH çekiç Teknik Parametreler | |||||
| Uzunluk (bit yok) | Ağırlık (bit yok) | Dış çapı | Uç Uç | Delik Aralığı | Bağlantı dişi |
| 1502 mm | 290kg | Ø225mm | SD10 | Ø254~Ø330 | API 4 1/2" Kayıt |
| Çalışma Basıncı | 1,7 MPa'da darbe oranı | Önerilen Döndürme hızı | Hava tüketimi | ||
| 1.0 MPa | 1.8 MPa | 2.4 MPa | |||
| 1.0 ~ 2.5 MPa | 18 Hz | 15 ~ 25 dev/dak | 22m3/dak | 40m3/dak | 55m3/dak |
| Uzunluk (bit yok) | Ağırlık (bit yok) | Dış çapı | Uç Uç | Delik Aralığı | Bağlantı dişi |
| 1510 mm | 288kg | Ø226mm | Numa100 | Ø254~Ø330 | API 6 5/8" Kayıt |
| Çalışma Basıncı | 1,7 MPa'da darbe oranı | Önerilen Döndürme hızı | Hava tüketimi | ||
| 1.0 MPa | 1.8 MPa | 2.4 MPa | |||
| 1.0 ~ 2.5 MPa | 18 Hz | 15 ~ 25 dev/dak | 22m3/dak | 45m3/dak | 60m3/dak |
| ROSCHEN DTH Çekiç Teknik Özellikleri | |||||||
| Çekiç Boyutu | Uç Uç | ROSCHEN Kodu | Bağlantı Konusu | Uygun uç | çalışma basıncı | Hava tüketimi | |
| 2" | BR2 | ROS 11 ROS 22 | RD50 kutusu | ￠70-￠90 mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/dak |
| 1.0Mpa | 4m3/dak | ||||||
| 1.4Mpa | 5m3/dak | ||||||
| 3" | DHD3.5 | ROS32 | API 2 3/8" Kayıt | ￠90-￠110 mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/dak |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/dak | |||||
| 4" | DHD340 | ROS 34 | API 2 3/8" Kayıt | ￠110-￠135 mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/dak |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/dak | |||||
| M40 | 2.4Mpa | 15m3/dak | |||||
| 5" | DHD350 | ROS 52 ROS 54 | API 2 3/8"Kayıt/ API 3 1/2" Kayıt | ￠135-￠155 mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/dak |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/dak | |||||
| M50 | 2.4Mpa | 23m3/dak | |||||
| 6" | DHD360 | ROS 62 ROS 64 | API 3 1/2" Kayıt | ￠155-￠190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/dak |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/dak | |||||
| M60 | 2.4Mpa | 28.5m3/dak | |||||
| 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2" Kayıt | ￠195-￠254 mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/dak |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/dak | |||||
| SD8 | 2.4Mpa | 34m3/dak | |||||
| M80/M85 | |||||||
| 10" | SD10 | ROS 100 | API 6 5/8" Kayıt | ￠254-￠311 mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/dak |
| Numa100 | 1.8Mpa | 40m3/dak | |||||
| ROS 100 | 2.4Mpa | 55m3/dak | |||||
| 12" | DHD1120 | ROS 120 | API 6 5/8" Kayıt | ￠305-￠445 mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/dak |
| SD12 | 1.8Mpa | 56m3/dak | |||||
| 120 numara | 2.4Mpa | 78m3/dak | |||||
| 15" | 150 numara | ROS 150 | API 6 5/8" Kayıt | ¢530mm-¢660mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/dak |
| DHD1150 | 1.8Mpa | 56m3/dak | |||||
| QL150 | 2.5Mpa | 78m3/dak | |||||
| 18" | 180 numara | ROS 180 | API 6 5/8" Kayıt | ¢600mm-¢860mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/dak |
| DHD1180 | 1.8Mpa | 56m3/dak | |||||
| QL180 | 2.5Mpa | 78m3/dak | |||||
| 24" | 240 numara | ROS 240 | API 6 5/8" Kayıt | ¢775mm-1000mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/dak |
| QL 240 | 1.8Mpa | 56m3/dak | |||||
| SD 24 | 2.5Mpa | 78m3/dak | |||||
| Notlar: | |||||||
| Herhangi bir Spline mevcuttur | |||||||
| API, Metzke, Remet, Fabe iş parçacığı mevcut! | |||||||
| DTH Hammer'ın herhangi bir özel tip şaftı istek üzerine sağlanacaktır. | |||||||
