Kaya / Sinterlenmiş Düz PDC Çekirdek Uçları İçin Çok Kristalli Kompakt Elmas Çekirdekli Matkap Uçları
Sinterlenmiş Düz PDC Çekirdek Matkap Uçları Kırık kaya oluşumuyla yumuşak delme için Polycrystalline Compact Diamond Bit

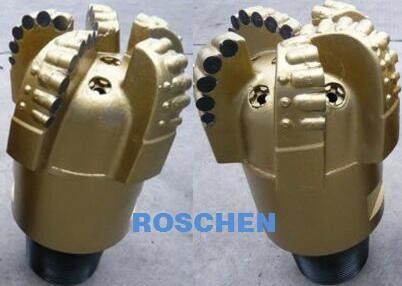

Sinterlenmiş Düz PDC Çekirdek Matkap Uçları Polikristal Kompakt Elmas Bit
Homojen ve yetkin yumuşak ila orta tortul oluşumlarda delik açmak için idealdir. PCD kesiciler çeşitli boyutlarda mevcuttur ve uygulamaya bağlı olarak maksimum penetrasyon oranı ve uzun ömür sağlayacak şekilde yerleştirilmiştir. Uçlar, sağlam, aşınmaya dayanıklı bir matris gövdesi ve mastar takviyesi ile yapılmıştır. Sonuç olarak, aşınmış kesiciler bitin kullanımına devam etmek için döndürülebilir veya değiştirilebilir.
Ürün Avantajları:
1. PCD birinci sınıf PCD dişleri ile sinterlenmiş uç;
2. Matkap ucu gövdesi olarak Tungsten karbür;
3. 50 yılı aşkın imalat tecrübesi;
4. Katı kalite;
5. Kesici düzeni, hassas bir yuvarlak delik delmek ve bit girdaplarını azaltmak için kuvvet dengesindedir;
6. Büyük hurda yuvaları ve kızarma portları;
7. Daha hızlı penetrasyon için gelişmiş geometrik tasarım;
PDC matkap ucu satılık en iyi fiyat
PDC (Polycrystalline Diamond Compact) tanıtımı:
PDC, yüksek sıcaklık ve yüksek sıcaklıkta elmas mikro-toz ve sert alaşımlı substrattan yapılmıştır
basınç. Elmas gibi yüksek aşınma direncine, aynı zamanda sert alaşım gibi çarpma direncine sahiptir ve matkap uçlu kesici olarak en iyi malzemedir. Güçlendirilmiş PDC daha yüksek yoğun elmas tozuna sahiptir, pençe sert alaşımlı alt tabaka iki tabakayı bütün olarak katı hale getirmiştir. Bu nedenle, akşam yemeğinin güçlendirilmiş PDC'si aşınma direnci, daha uzun servis ömrü ve yüksek verimlilik sağlar.
Özellikler:
1. Yumuşak ve orta paspaslar için uygundur (f = 1-10), özellikle kırılmış, kırılmış, güçlü aşındırıcı oluşumlarda bulunmayan sert kaya yapımına uygundur.
2. Bit gövdesi, gelişmiş sinterleme teknolojisine sahiptir, yüksek mukavemet ve iyi korumaya sahiptir;
3. Yüksek kaliteli polikristalin elmas kompakt (PDC) kesiciler, kesme dişleri ve gelişmiş kaynak teknolojisi ile bitlerin sabit kaliteye sahip olmasını sağlar.
4. Uçlar güçlü tabaka uygulanabilirliği, yüksek delme verimliliği ve uzun ömürlüdür. Çeşitli performans, çelik gövde PDC bitlerinden daha iyidir.
BIT BOYUTU (İNÇ) | API Düzenli PIN (İNÇ) | TAVSİYE EDİLMESİ ÖNERİLEN (KN.M) |
4 1/2 ila 4 3/4 | 2 7/8 API | 6.0 ~ 7.5 |
5 1/8 - 7 3/8 | 3 1/8 API | 9.5 ~ 12 |
7 1/2 - 9 3/8 | 4 1/2 API | 16.0 ~ 22 |
9 1/2 - 14 1/2 | 6 5/8 API | 38 ~ 43 |
14 5/8 - 17 1/2 | 7 5/8 API | 46 ~ 54 |
Önerilen Diamond ve PDC Bit Makyaj Torku | |||
Bit boyutu | Boyut ve stil API Döner bağlantı | Önerilen tork | |
inç | inç | kft.lbs | KN.m |
3-11 / 16 "~ 4-1 / 2" | 2-3 / 8 "Reg | 2.4 ~ 2.7 | 3.3 ~ 3.6 |
4-17 / 32 "~ 5" | 2-7 / 8 "Reg | 4.7 ~ 5.1 | 6.3 ~ 6.9 |
5-1 / 32 "~ 7-3 / 8" | 3-1 / 2 "Reg | 7.7 ~ 8.4 | 10.4 ~ 11.4 |
7-13 / 32 "~ 9-3 / 8" | 4-1 / 2" | 17.8 ~ 19.5 | 24.1 ~ 26.5 |
9-13 / 32 "~ 14-1 / 2" | 6-5 / 8" | 38.2 ~ 42.0 | 51.7 ~ 56.9 |
14-9 / 16 "ila 26" | 7-5 / 8" | 60.9 ~ 67.0 | 82.5 ~ 90.8 |
PDC Matkap Ucu Şartname | |||||||||
Ana türler | Şartname | Önerilen çalışma parametresi | |||||||
Boyut | model | Bıçakların Miktarı | Birincil kesici boyutu | Meme Adet | Gösterge uzunluğu | Bağ | Döner Hız (d / dak) | Bit Ağırlığı (KN) | Akış Hızı (lps) |
6" | M1375GR / M433 | 7 | Ø13mm | 6 | 1,5 "~ 2" | 3 1/2 Reg | 80 ~ 300 | 10 ~ 80 | 20 ~ 35 |
8 1/2 " | M1375GR / M433 | 7 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 260 | 60 ~ 100 | 22 ~ 35 |
8 1/2 " | M1952FC / M323 | 5 | Ø19mm | 5 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655FGA / M323 | 5 | Ø16mm | 7 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655FG / M423 | 6 | Ø16mm | 8 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655G / M423 | 6 | Ø16mm | 6 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1953X / M323 | 5 | Ø19mm | 5 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1954 / M323 | 5 | Ø19mm | 5 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1366FG / M433 | 6 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1676FG / M423 | 7 | Ø16mm | 7 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1942 / M223 | 4 | Ø19mm | 4 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | S1365 / S423 | 6 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | S1665 / S323 | 6 | Ø16mm | 6 | 2 "~ 3.5" | 4 1/2 Reg | 60 ° 250 | 10 ~ 100 | 25 ~ 36 |
9 1/2 " | S1953FG / S323 | 5 | Ø19mm | 6 | 2 "~ 3.5" | 6 5/8 Reg | 60 ° 250 | 20 ~ 100 | 30 ~ 40 |
9 1/2 " | M1664FG / M423 | 6 | Ø16mm | 8 | 2 "~ 3.5" | 6 5/8 Reg | 60 ° 250 | 20 ~ 110 | 30 ~ 40 |
11 5/8 " | S1653 / S223 | 5 | Ø16mm | 7 | 2.5 "~ 4" | 6 5/8 Reg | 60 ° 250 | 30 ~ 130 | 30 ~ 60 |
12 1/4 " | M1963GR / M223 | 6 | Ø19mm | 6 | 2.5 "~ 4" | 6 5/8 Reg | 80 ° 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | M1662GR / M323 | 6 | Ø16mm | 7 | 2.5 "~ 4" | 6 5/8 Reg | 80 ° 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | M1675GR / M423 | 7 | Ø16mm | 6 | 2.5 "~ 4" | 6 5/8 Reg | 80 ° 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | S1952C / S323 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 6 5/8 Reg | 80 ° 250 | 30 ~ 150 | 40 ~ 55 |
13 5/8 " | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 6 5/8 Reg | 60 ° 250 | 20 ~ 110 | 45 ~ 60 |
14 3/4 " | M1952 / M324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 Reg | 60 ° 250 | 20 ~ 110 | 45 ~ 60 |
14 3/4 " | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 Reg | 60 ° 250 | 20 ~ 110 | 45 ~ 60 |
16" | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 Reg | 60 ° 250 | 30 ~ 180 | 45 ~ 70 |
16" | S1655JA / S324 | 6 | Ø16mm | 9 | 2.5 "~ 4" | 7 5/8 Reg | 60 ° 250 | 30 ~ 180 | 45 ~ 70 |
17 1/2 " | S1665JA / S324 | 6 | Ø16mm | 9 | 3.5 "~ 5" | 7 5/8 Reg | 60 ° 250 | 30 ~ 200 | 45 ~ 80 |
17 1/2 " | S1954 / S324 | 5 | Ø19mm | 7 | 3.5 "~ 5" | 7 5/8 Reg | 60 ° 250 | 30 ~ 200 | 45 ~ 80 |
22" | S1995CA / S324 | 9 | Ø19mm | 12 | 2.5 "~ 3.5" | 7 5/8 Reg | 60 ° 250 | 30 ~ 200 | 45 ~ 80 |
