YATAY SONDAJ İÇİN NQU YERALTI KABLOLU ÇİFT BORU ÇEKİRDEK VARİL MONTAJI
Roschen, NQ/NRQ/NT çubuklarla kullanım için standart NQU NWL-U karotiyer sunar.NQU karotiyer, çoğu yeraltı sondaj koşulunda kullanım için idealdir ve standart DCDMA N boyutlu deliklerde uygulama için mevcuttur.NQU kafa tertibatı, NQU iç boru bileşenleri ve NQU dış boru bileşenlerinden oluşur.
NQU yeraltı elmas delme karotiyer
NQU kablolu karotiyer
NQU çift borulu karotiyer
NQU kafa montajı
NQU karotiyer

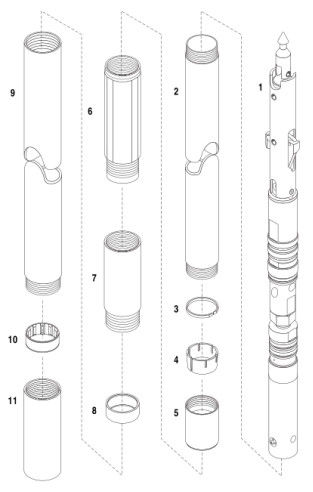

NQU karotiyer Standart konfigürasyon:
1-NQU Kafa Montajı
2-NQU İç Tüp
3-NQU Durdurma Halkası
4-NQU Çekirdek Kaldırıcı
5-NQU Çekirdek Kaldırıcı Kılıf
6-NQU Kilitleme Kaplini
7-NQU Adaptör Bağlantısı
8-NQU İniş Halkası
9-NQU Dış Tüp
10-NQU İç Tüp Sabitleyici
11-NQU İplik Koruyucu
NQU Nonimal Parametre | mm | İnç |
NQU Delik Çapı (yaklaşık) | 75.8 | 2.984 |
NQU Çekirdek Çapı (yaklaşık) | 47.6 | 1.874 |
NQU Core Bit Set OD (yaklaşık) | 75.3 | 2.965 |
NQU Core Bit Set Kimliği (yaklaşık) | 47.6 | 1.874 |
NQU Raybalama Kabuk Seti OD (yaklaşık) | 75.8 | 2.984 |
NQU Dış Tüp OD | 73 | 2.874 |
NQU Dış Tüp Kimliği | 60.3 | 2.374 |
NQU İç Tüp OD | 55.6 | 2.189 |
NQU İç Tüp Kimliği | 50 | 1.969 |
NOT:
(1) NQU çekirdek biti ve raybalama kabuğu dahil değildir.
(2) 1,5 m/5 ft ve 3 m/10 ft NQU karotiyerler mevcuttur.
(3) En yeni MKII öncü NQU karotiyer de mevcuttur.
