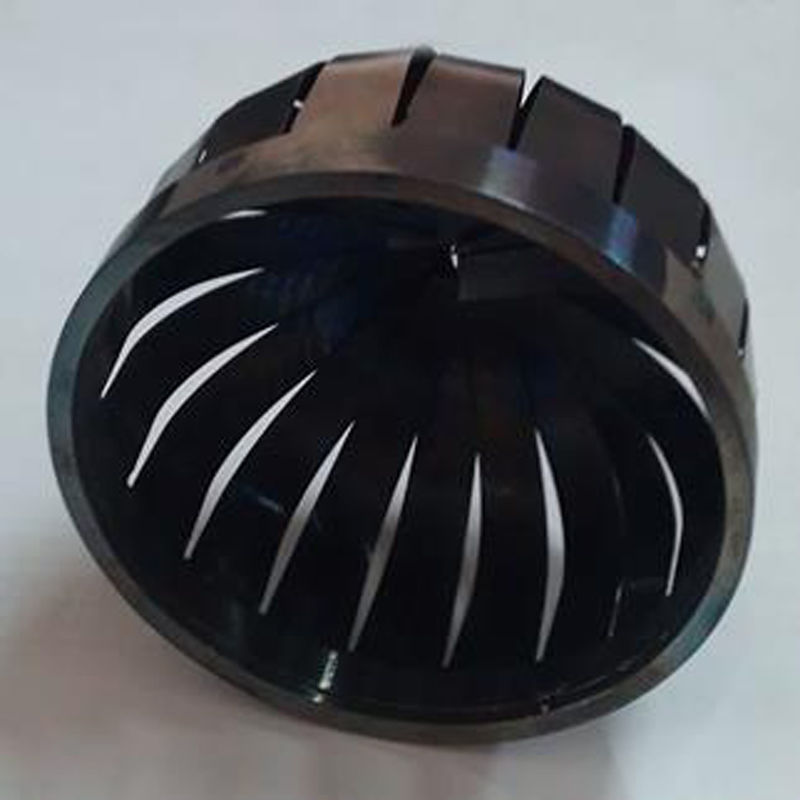

Geoteknik Toprak Numune Alma sondajı için U100 Sampler Soil Core Catcher
U100 Örnekleme Sistemi için sondaj yapılan toprak katmanlarında U100 örneklemesi için.
Tanım
Roschen U100, U70 Örnekleyici sistem ekipmanı, çoğu toprakta ve Tebeşir ve Marl gibi bazı zayıf kayalarda örselenmemiş numuneler almak için tasarlanmıştır.Örnekleyici, yaklaşık 450 mm uzunluğunda, nominal 100 mm çapında bir toprak çekirdeği üretir.Ekli kesme pabucu ile numune tüpü, Kayar Çekiç vasıtasıyla zemine çakılır.Sürgülü Çekiç ile Numune Tüpü arasına bir Tahrik Kafası sığar ve bir aşırı hız alanı ve bir küresel vana içerir.Küresel vana, boru zemine sürülürken havanın serbest bırakılmasına izin verir.
Diğer karotiyerler veya toprak numune alma cihazları için Mevcut Boyut:
B76 karotiyer, B86 karotiyer, B101 karotiyer, B131 karotiyer, B146 karotiyer
BQ karotiyer NQ karotiyer, HQ karotiyer PQ karotiyer, NQ3 karotiyer, HQ3 karotiyer, PQ3 karotiyer
TT-46 karotiyer TT56 karotiyer
T2-56 karotiyer, T2-66 karotiyer, T2-76 karotiyer, T2-86 karotiyer, T2-101 karotiyer
T6-76 karotiyer T6-86 karotiyer T6-101 karotiyer T6-116 karotiyer T6-131 karotiyer T6-131 karotiyer
T6S-76, T6S-86, T6s-101, T6s-131,T6S-146 karotiyer
NMLC karotiyer, HMLC karotiyer
HWF karotiyer, PWF karotiyer
NWG karotiyer, HWG karotiyer
LTK48 karotiyer
Mazier karotiyer
412 F karotiyer
M101 karotiyer
Çin Standardı: Kablolu 56, kablolu 59, kablolu 75, kablolu 91...
Kablolu delme, çekirdeği çıkarmak için özel bir yöntemdir.Delici, geleneksel bir karot matkabından karot çıkarmak istediğinde, karotiyerin tamamının delikten çıkarılması gerekir.Her çubuğun birer birer çıkarılması gerektiğinden, bu zaman alıcıdır.Kablolu delme ile, çubuk dizisini çıkarmadan deliğin altından bir karot varili çıkarılabilir.Delici çekirdeği çıkarmak istediğinde, bir kablo hattının ucuna bir aşım indirilir.Atış, karotiyer iç borusunun arkasına takılır ve kablo hattı geri çekilir ve iç boru namludan ayrılır.
U100 Örnekleyici Özellikleri:
| Tip | Maks. Dış Çap * | dak.Kimlik* (mm) | Alan Oranı |
| Standart Sistem | 118.6 | 104.4 | %29 |
| Plastik astar Sistemi | 123.8 | 101.6 | %48 |
Kablolu Çekirdek Namlu Açıklama:
| Tel hattı karotiyer | çift tüp karotiyer |
| tek tüp karotiyer | üçlü tüp karotiyer |
