| Menşe yeri | Çin |
| Marka adı | ROSCHEN |
| Sertifika | ISO |
| Model numarası | 2", 3", 3 1/2", 4", 5" |

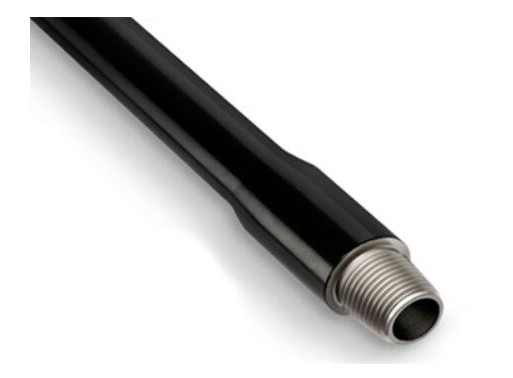

Trechless Sondaj için 73mm Dövme Alet Eklemleri HDD Sondaj Borusu
| İsim | yatay yönlü delme (HDD) Sondaj Borusu |
| Marka | ROSCHEN |
| Vurgulamak: | yatay yönlü delme araçları |
| yatay yönlü matkap aracı | |
| Özellikler: | Aşınmaya Dayanıklı / Yüksek Yorulma Mukavemeti |
| Tip: | HDD Matkap Çubuğu |
| kullanım: | Yatay Yönlü Sondaj Makinesi İçin Sondaj Borusu |
| Ürün adı: | HDD Delme Aletleri |
| Malzeme: | 4140 |
| Seviye: | R780,G105 ve S135 |
HDD sondaj borusu, Yatay Yönlü Sondaj Makinesi için en yaygın kullanılan borudur.HDD Sondaj borusu aracı eklemleri esas olarak üzgün ve kalınlaşmıştır.Boru gövdesinin malzemesi sertleştirme ve temperlemeden sonra R780 veya yüksek dereceli çeliktir ve bağlantı malzemesi genellikle 37 CrMnMo veya 42 CrMo'dur.Boru gövdesinin dış çapı Φ 50-Φ 140 arasındadır.
Müşteri gereksinimlerine göre her türlü ürünü sağlayabiliriz.
Yatay Yönlü Delme Makinesi için Roschen HDD Matkap çubukları.Yüksek mukavemet, yüksek mukavemet, yüksek elastikiyet.Çap 42 mm'den 140 mm'ye.0,5 m'den 9,6 m'ye kadar uzunluk.Çelik kalitesi: E75/R780,G105,S135.D16X20, D24X40, D50X100, D75, D80, D100, D130, JT1720, JT2720, JT2720 March I, JT4020, JT7020 gibi Vermeer, Case, Ditch Witch, Drillto, Gudeng, Xugong HDD makineleri için matkap tijleri yapabiliriz. API NC23-NC50, vb.
| Boyut | Bağlantı | Sondaj Borusunun Boyutu | Temperleme ve Söndürme | Minimum Bükülme Yarıçapı | Maksimum tork | ||||
| Tüpün Dış Çapı | Duvar kalınlığı | Eklemlerin OD'si / üzgün | Çalışma süresi | Ağırlık | |||||
| (mm) | (mm) | (mm) | (mm) | ( kilogram) | Seviye | (M) | nm | ||
| 50x2000mm | DH50 | 50 | 6.5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000mm | DH60-1 | 60 | 6.5 | 66.7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000mm | DH60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000mm | NC23(DH23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000mm | NC26(2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000mm | D80 Ateş Çubuğu1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500mm | D80 Ateş Çubuğu1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31(2 7/8IF) | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 | 24000 |
| Teçhizatın modeli | Bağlantı | Sondaj Borusunun Boyutu | Temperleme ve Söndürme | Minimum Bükülme Yarıçapı | Maksimum tork | ||||
| Tüpün Dış Çapı | Duvar kalınlığı | Eklemlerin OD'si / üzgün | Çalışma süresi | Ağırlık | |||||
| (mm) | (mm) | (mm) | (mm) | ( kilogram) | Seviye | (M) | nm | ||
| D7×11, D9X13 | Ateş Çubuğu 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14,D10X15 | Ateş Çubuğu 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16×20,D18×22 | Ateş Çubuğu 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
| D24X26 | Ateş Çubuğu 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | Ateş Çubuğu 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Ateş Çubuğu 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | Ateş Çubuğu 1 veya 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | Ateş Çubuğu 1 veya 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Ateş Çubuğu 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | Ateş Çubuğu 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Ateş Çubuğu 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | Ateş Çubuğu 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | Ateş Çubuğu 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | Ateş Çubuğu 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | Ateş Çubuğu 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Ateş Çubuğu 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | Ateş Çubuğu 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
Yatay Yönlü Sondaj Sondaj Borusu Teknik Parametreler
