Yükseköğretim Çekme Performans Straightness Yağ Sondaj Borusu 4-1 / 2 API SPEC 5DP

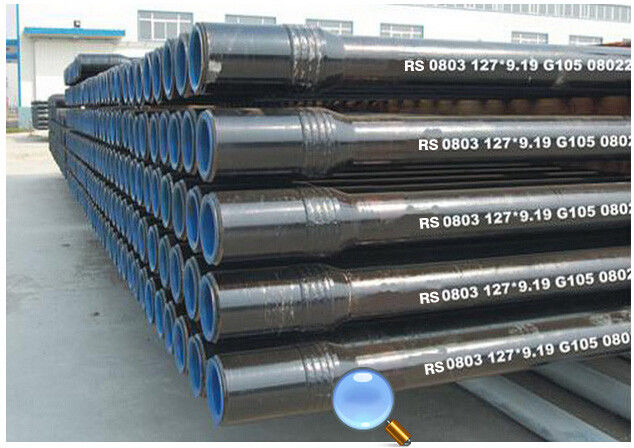

Yağ sondaj borusu
Biz API SPEC 5DP veya SY ile uyumlu sondaj boruları her türlü kaynağı olabilir.
Matkap boru müşterilerin ihtiyaçlarına olarak yapılabilir ve takım eklemlerin aynı tip ile donatılmalıdır.
Kaynak bölgenin kalitesini sağlamak için en iyi pozisyona kaynak parametrelerini aktarabilirsiniz Gelişmiş sondaj boru üretim hatları; Aynı zamanda, iç ve dış soğutma özelliği ile ısıl işlem, daha güvenilir ve kararlı bir mekanik karakter yapabilir. Otomatik ağırlık, uzunluk ölçümü ve otomatik sprey kayıtlarının Uygulama ürünlerin izlenebilirliği sağlamak olabilir. Kalınlaşma ve ısıtma hatları ve üzüyor makinenin 1250 ton Uygulama kalınlaşma boyutu borunun mekanik karakterini sağlayabilirsiniz tüm boru vücut ısıtma ve söndürme, makinenin gelişmiş ısıl işlem tavlama CN fırının kullanılması API SPEC 5DR standardına uygun sağlayabilirsiniz. Tüp hidrolik doğrultma makinesi boru gövdesinin düzgünlük ve aynı eksenli sağlar.
Standart sondaj boru özellikleri
| Spec | Matkap OD Boru gövde | duvar kalınlığı sondaj borusunun | OD'si Kaynak boyun | Aracı eklem | RSC oluk çapı | Yaklaşım kalite | |||||||
| OD | iç çap Erkek iplik | erkek uzunluğu parçacığının OD | dişinin uzunluğu parçacığının OD | ||||||||||
| NO.1 | NO.1 | sınıf | üzgün | RSC | D dp mm | t mm | D te b mm | D mm | d p mm | L pb mm | L b mm | D f mm | W dp kg / m |
| A.2 | -12,5% | MAX | 0.8 ± | 0,4 -0.8 | 6.4 ± | 6.4 ± | 0.4 ± | Hesaplanan | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| IU | |||||||||||||
| 4 | 14.00 | E | IU | NC40 | 101,60 | 8.38 | 106.4 | 133.4 | 71.4 | 177,80 | 254,00 | 127,40 | 22.42 |
| 4 | 14.00 | S | IU | NC40 | 101,60 | 8.38 | 106.4 | 133.4 | 68.3 | 177,80 | 254,00 | 127,40 | 22.76 |
| 4 | 14.00 | G | IU | NC40 | 101,60 | 8.38 | 106.4 | 139.7 | 61.9 | 177,80 | 254,00 | 127,40 | 23.61 |
| 4 | 14.00 | D | IU | NC40 | 101,60 | 8.38 | 106.4 | 139.7 | 50.8 | 177,80 | 254,00 | 127,40 | 24.03 |
| 4-1 / 2 | 13.75 | E | IU | NC46 | 114,30 | 6.88 | 119.1 | 152.4 | 85,7 | 177,80 | 254,00 | 145.26 | 22.50 |
| 2-3 / 8 | 6.65 | E | AB | NC26 | 60.32 | 7.11 | 65.1 | 85,7 | 44.5 | 177,80 | 203,20 | 82,90 | 10.45 |
| 2-3 / 8 | 6.65 | X, G | AB | NC26 | 60.32 | 7.11 | 65.1 | 85,7 | 44.5 | 177,80 | 203,20 | 82,90 | 10.58 |
| 2-7 / 2 | 10.40 | E | AB | NC31 | 73,02 | 9.19 | 81.0 | 104.8 | 54.0 | 177,80 | 228,60 | 100,41 | 16.25 |
| 2-7 / 8 | 10.40 | X, G | AB | NC31 | 73,02 | 9.19 | 81.0 | 104.8 | 50.8 | 177,80 | 228,60 | 100,41 | 16.50 |
| 2-7 / 8 | 10.40 | S | AB | NC31 | 73,02 | 9.19 | 81.0 | 111.1 | 41.3 | 177,80 | 228,60 | 100,41 | 17.19 |
| 3-1 / 2 | 9.50 | E | AB | NC38 | 88,90 | 6.45 | 98.4 | 120.7 | 68.3 | 203,20 | 266,70 | 116,28 | 15.77 |
| 3-1 / 2 | 13.30 | E | AB | NC38 | 88,90 | 9.35 | 98.4 | 120.7 | 68.3 | 203,20 | 266,70 | 116,28 | 20.77 |
| 3-1 / 2 | 13.30 | X | AB | NC38 | 88,90 | 9.35 | 98.4 | 127.0 | 65.1 | 203,20 | 266,70 | 116,28 | 21.76 |
| 3-1 / 2 | 13.30 | G | AB | NC38 | 88,90 | 9.35 | 98.4 | 127.0 | 61.9 | 203,20 | 266,70 | 116,28 | 21.90 |
| 3-1 / 2 | 13.30 | S | AB | NC38 | 88,90 | 9.35 | 98.4 | 127.0 | 54.0 | 203,20 | 266,70 | 116,28 | 22.22 |
| 3-1 / 2 | 13.50 | E | AB | NC38 | 88,90 | 11.40 | 98.4 | 127.0 | 65.1 | 203,20 | 266,70 | 116,28 | 24.67 |
| 3-1 / 2 | 13.50 | X | AB | NC38 | 88,90 | 11.40 | 98.4 | 127.0 | 61.9 | 203,20 | 266,70 | 116,28 | 25.07 |
| 3-1 / 2 | 13.50 | G | AB | NC38 | 88,90 | 11.40 | 98.4 | 127.0 | 54.0 | 203,20 | 266,70 | 116,28 | 25.38 |
| 3-1 / 2 | 13.50 | S | AB | NC40 | 88,90 | 11.40 | 98.4 | 139.7 | 57.2 | 203,20 | 266,70 | 127,40 | 26,19 |
| AB | |||||||||||||
| 4 | 14.00 | E | AB | NC46 | 101,60 | 8.38 | 114.3 | 152.4 | 82.6 | 177,80 | 254,00 | 145.26 | 23,67 |
| 4 | 14.00 | X, G | AB | NC46 | 101,60 | 8.38 | 114.3 | 152.4 | 82.6 | 177,80 | 254,00 | 145.26 | 24.12 |
| 4 | 14.00 | S | AB | NC46 | 101,60 | 8.38 | 114.3 | 152.4 | 76.2 | 177,80 | 254,00 | 145.26 | 24,46 |
| 4-1 / 2 | 13.75 | E | AB | NC50 | 114,30 | 6.88 | 127.0 | 168,3 | 95.3 | 177,80 | 254,00 | 153,99 | 23.65 |
| 4-1 / 2 | 16.60 | E | AB | NC50 | 114,30 | 8.56 | 127.0 | 168,3 | 95.3 | 177,80 | 254,00 | 153,99 | 27,51 |
| 4-1 / 2 | 16.60 | X, G | AB | NC50 | 114,30 | 8.56 | 127.0 | 168,3 | 95.3 | 177,80 | 254,00 | 153,99 | 28.07 |
| 4-1 / 2 | 16.60 | S | AB | NC50 | 114,30 | 8.56 | 127.0 | 168,3 | 88.9 | 177,80 | 254,00 | 153,99 | 28.47 |
| 4-1 / 2 | 20.00 | E | AB | NC50 | 114,30 | 10.92 | 127.0 | 168,3 | 92.1 | 177,80 | 254,00 | 153,99 | 32.93 |
| 4-1 / 2 | 20.00 | X, G | AB | NC50 | 114,30 | 10.92 | 127.0 | 168,3 | 88.9 | 177,80 | 254,00 | 153,99 | 33,63 |
| 4-1 / 2 | 20.00 | S | AB | NC50 | 114,30 | 10.92 | 127.0 | 168,3 | 76.2 | 177,80 | 254,00 | 153,99 | 34,34 |
| 4-1 / 2 | 16.60 | E | İEÜ | NC46 | 114,30 | 8.56 | 119.1 | 168,3 | 82.6 | 177,80 | 254,00 | 145.26 | 27,36 |
| 4-1 / 2 | 16.60 | X, G | İEÜ | NC46 | 114,30 | 8.56 | 119.1 | 158.8 | 76.2 | 177,80 | 254,00 | 145.26 | 27,73 |
| 4-1 / 2 | 16.60 | S | İEÜ | NC46 | 114,30 | 8.56 | 119.1 | 158.8 | 69.9 | 177,80 | 254,00 | 145.26 | 28.04 |
| 4-1 / 2 | 20.00 | E | İEÜ | NC46 | 114,30 | 10.92 | 119.1 | 158.8 | 76.2 | 177,80 | 254,00 | 145.26 | 32,94 |
| 4-1 / 2 | 20.00 | X | İEÜ | NC46 | 114,30 | 10.92 | 119.1 | 158.8 | 69.9 | 177,80 | 254,00 | 145.26 | 33,69 |
| 4-1 / 2 | 20.00 | G | İEÜ | NC46 | 114,30 | 10.92 | 119.1 | 158.8 | 63.5 | 177,80 | 254,00 | 145.26 | 33,97 |
| 4-1 / 2 | 20.00 | S | İEÜ | NC46 | 114,30 | 10.92 | 119.1 | 158.8 | 57.2 | 177,80 | 254,00 | 145.26 | 34,23 |
| İEÜ | |||||||||||||
| 5 | 19.50 | E | İEÜ | NC50 | 127,00 | 9.19 | 130.2 | 168,3 | 95.3 | 177,80 | 254,00 | 153,99 | 31,79 |
| 5 | 19.50 | X | İEÜ | NC50 | 127,00 | 9.19 | 130.2 | 168,3 | 88.9 | 177,80 | 254,00 | 153,99 | 32.58 |
| 5 | 19.50 | G | İEÜ | NC50 | 127,00 | 9.19 | 130.2 | 168,3 | 82.6 | 177,80 | 254,00 | 153,99 | 32.95 |
| 5 | 19.50 | S | İEÜ | NC50 | 127,00 | 9.19 | 130.2 | 168,3 | 69.9 | 177,80 | 254,00 | 153,99 | 33.60 |
| 5 | 19.50 | E | İEÜ | 5 (1/2) FH | 127,00 | 9.19 | 130.2 | 177,8 | 95.3 | 203,20 | 254,00 | 170,66 | 33,22 |
| 5 | 19.50 | X, G | İEÜ | 5 (1/2) FH | 127,00 | 9.19 | 130.2 | 177,8 | 95.3 | 203,20 | 254,00 | 170,66 | 33,61 |
| 5 | 19.50 | S | İEÜ | 5 (1/2) FH | 127,00 | 9.19 | 130.2 | 184,2 | 88.9 | 203,20 | 254,00 | 170,66 | 34,89 |
| 5 | 25.60 | E | İEÜ | NC50 | 127,00 | 12.70 | 130.2 | 168,3 | 88.9 | 177,80 | 254,00 | 153,99 | 40,73 |
| 5 | 25.60 | X | İEÜ | NC50 | 127,00 | 12.70 | 130.2 | 138.6 | 76.2 | 177,80 | 254,00 | 153,99 | 41,80 |
| 5 | 25.60 | G | İEÜ | NC50 | 127,00 | 12.70 | 130.2 | 168,3 | 69.9 | 177,80 | 254,00 | 153,99 | 42.11 |
| 5 | 25.60 | E | İEÜ | 5 (1/2) FH | 127,00 | 12.70 | 130.2 | 177,8 | 88.9 | 203,20 | 254,00 | 170,66 | 42,14 |
| 5 | 25.60 | X | İEÜ | 5 (1/2) FH | 127,00 | 12.70 | 130.2 | 177,8 | 88.9 | 203,20 | 254,00 | 170,66 | 42,51 |
| 5 | 25.60 | G | İEÜ | 5 (1/2) FH | 127,00 | 12.70 | 130.2 | 184,2 | 88.9 | 203,20 | 254,00 | 170,66 | 43.35 |
| 5 | 25.60 | S | İEÜ | 5 (1/2) FH | 127,00 | 12.70 | 130.2 | 184,2 | 82.6 | 203,20 | 254,00 | 170,66 | 43.75 |
Çekme performans parametreleri
| Not | Akma mukavemeti | Gerilme direnci | |||||
| dk | maksimum | dk | |||||
| Psi | Mpa | Psi | Mpa | Psi | Mpa | ||
| 1 | E-75 | 75.000 | 517 | 105.000 | 724 | 100000 | 689 |
| 2 | X-95 | 95.000 | 655 | 125.000 | 862 | 105.000 | 724 |
| G-105 | 105.000 | 724 | 135.000 | 931 | 115000 | 793 | |
| S-135 | 135.000 | 931 | 165.000 | 1138 | 145000 | 1000 | |
