Jeotermal Projeler için Paletli Hidrolik Kuyular Jeotermal Sondaj Kuyusu Sondaj
Paletli Hidrolik Kuyular Jeotermal Sondaj Ekipmanları
Paletli Hidrolik Kuyular Jeotermal Sondaj Ekipmanları

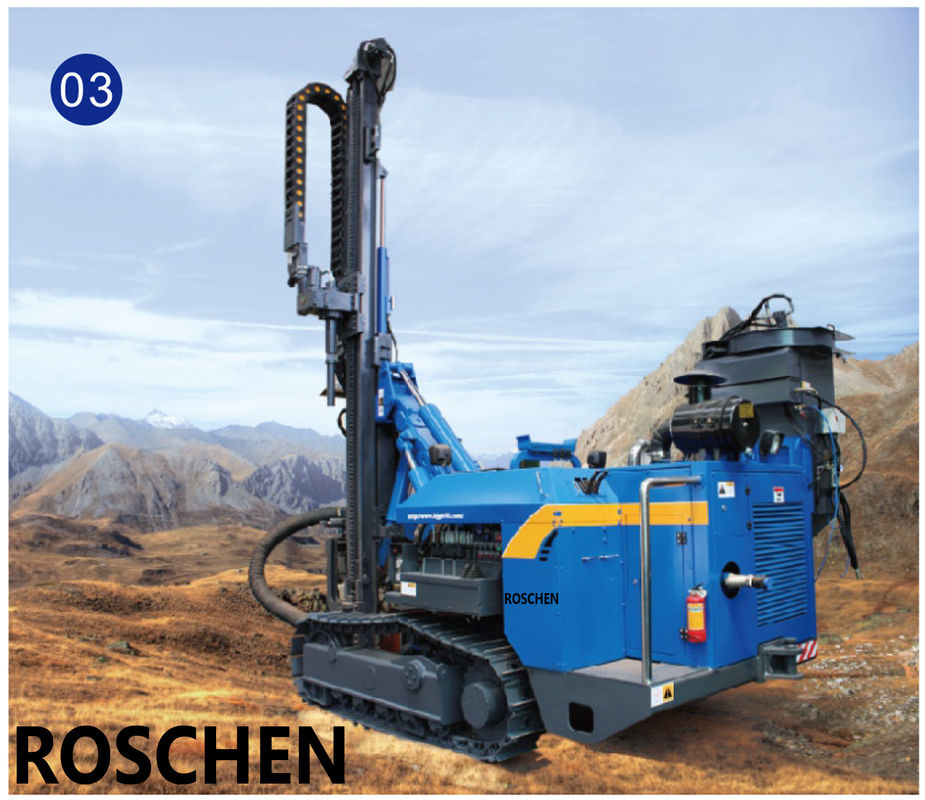

Roschen RS-W sondaj kulesi, ekipman performansının istikrarını sağlamak için Roschen Group Limited tarafından özenle tasarlanmış ve üretilen, kilit bileşenlerin ithal edildiği çok yönlü içten yanmalı, paletli hidrolik sondaj kulesi.
Teçhizatın azami delme derinliği 500 metredir ve delme aralığı 105-350mm çapındadır. Teçhizat, jeotermal projeler, yer altı sularının kullanılması, hidrojeolojik keşif, kazık yapımı ve diğer bazı projelerin ihtiyaçları için farklı jeolojik çevre koşulları altında ihtiyaçları karşılayabilir.
Bütün teçhizat, daha güçlü bir motor, daha büyük çıkış torku, yüksek çalışma verimliliği ve esneklik ile daha iyi kararlılık ve çok fonksiyonlu avantajlar ile avantajlıdır. Operasyonda kaya delinmesi üzerine DTH çekiç uygulandığında, ezilmiş çakıl yüksek Basınçlı hava akışı sağlar ve sondaj etkinliği geleneksel döner sondaj kulelerinden on kat daha hızlıdır. Kesilmemiş sondaj veya koni sondajı, konsolide edilmemiş tabaka, kaya ve çamur deşarjında çalıştırılabilir. Tamamı, teçhizat karmaşık jeolojik koşullarda sondaj için uygundur. Diğer rakiplerle karşılaştırıldığında, teçhizat ithal edilen aynı tip teçhizatın yerini alabilir ve performans fiyatının verimliliği daha sonradan daha belirgindir.
Avantajları:
Çalışma Paneti:
Kontrol panosu, konsol çerçevesi, elektro-hidrolik valf, indirgeme valfı, kompanze edilmiş akış kontrol valfı, yağ basınç göstergesi, motor aletleri, kablo hızlandırıcı, ateşleme kilitleri ve diğer bileşenlerden oluşur. Tüm kontrol fonksiyonları, operasyonları kolaylaştıran ve çalışma verimliliğini artıran kontrol tablolarında toplanmıştır.
Vinç sistemi
Hidrolik motorlu vinç, dört noktadan az iki tonluk sondaj aleti veya aksesuarlarını esnekçe kaldırabilir.
Motor
Güç sistemi dizel tahrik sistemidir. Cummins 93 k endüstriye özgü motor, hidrolik pompa ve motor, taşıtlar için güçlü bir itki sağlar.
Jeneratör
Sondaj kulesi, hidrolik motor tarafından tahrik edilmektedir. Kuyu kaynağı için veya 380 V ac güç kaynağı gerektiren diğer herhangi bir ekipmana uygun acil durum güç kaynağı olarak, 24 kw'lık bir çıkış gücü olan üç fazlı senkron AC jeneratör kullanılabilir.
Hava filtresi
İki kademeli hava filtresi, hava akışı içindeki tozların% 90'ından fazlasını filtreleyerek, motorun aşınmasını etkin bir şekilde azaltabilir, ömrünü uzatabilir ve çeşitli ciddi çalışma koşullarında kullanılabilir.
Anahtar hidrolik silindir
Hidrolik silindirli elektrik anahtarı, her türlü derzi hızlı bir şekilde sökülebilir ve emek yoğunluğunu hafifletebilir.
Döner Kafa
Matkap üzerine monte edilen döner güç kafası, iki hidrolik motoru kontrol eden bir döner elektro-hidrolik valf, dönüş hızını ve farklı çalışma koşullarına uyum sağlamak için iki tür şanzıman çıkış torkunu kontrol eder.
Hidrolik Outrigger
Kaldırma ekipmanı olmaksızın yükleme ve boşaltma yapan kütük taşıma için geniş vuruş hidrolik bacaklar, ekipmanların hızlı yatay raylı tesir elde etmek için yatay aletin yönü ile kendinden yüklemeli, hidrolik bacaklar olabilir.
Kaldırma düzeni ve besleme sistemi
Delme ve kaldırma, güvenli, güvenilir ve dayanıklı hidro silindirli zincir plaka yapısı ile desteklenmektedir.
Teknik parametreler:
| Teknik Parametre | Model | ||
| RS-W-810 | RS-W-820 | RS-W-830 | |
| Delik çapı | 105 ~ 305mm | 105 ~ 350mm | 130 ~ 350mm |
| Max.Delik derinliği | 250 m | 300 m | 500 m |
| Uyarlanabilir kaya | Protodyakonov sertlik derecesi F4 ~ F20 | ||
| Dönme Torku | İkinci Vites: 6600 / 3300Nm | İkinci Vites: 8600 / 43300Nm | İkinci Vites: 118000 / 5900Nm |
| Dönme Hızı | İkinci Vites: 0 ~ 80/0 ~ 160 dev / dak | İkinci Vites: 0 ~ 72/0 ~ 144 dev / dak | İkinci Vites: 0 ~ 90/0 ~ 180 dev / dak |
| İtme Kapasitesi | 50 KN | 60KN | 75KN |
| Kaldırma Kapasitesi | 120KN | 150 KN | 260KN |
| Matkap Çubuğu Uzunluğu | 3 milyon | 3 milyon | 3M / 4,5M |
| Matkap Çubuğu Çapı | 76 / 89mm | 76/89 / 102mm | 89 / 102mm |
| Çekiç Modeli | ROS45 / ROS55 / ROS65 | ROS45 / ROS55 / ROS65 | ROS65 / ROS85 / ROS100 |
| Seyahat hızı | 2,5 Km / sa | 2,5 Km / sa | 2Km / saat |
| Grade Yeteneği | 25o | 25o | 21o |
| Bacak Darbe | Standart Uzunluk 1.4M | Standart Uzunluk 1.5M | Standart Uzunluk 1.5M |
| Rüzgar Basıncı | 1.38 ~ 3.2Mpa | 1.38 ~ 3.2Mpa | 1.38 ~ 3.2Mpa |
| Hava tüketimi | ≥16m3 / dak | ≥25 m3 / dak | ≥30m3 / dakika |
| Motor gücü | 75Kw | 93Kw | 132Kw |
| Boyut | Uzunluk x Genişlik x Yükseklik | ||
| Taşımada boyut | 7000x1800x2500mm | 6000x2100x2900mm | 8100x2300x2900mm |
| Çalışma boyutları | 5545x1800x6900mm | 4610x2100x7400mm | 5500x2250x8950mm |
| Brüt ağırlık | 9 ton | 11 ton | 13,8 ton |
