Geoteknik Sondaj Ekipmanları Yeraltı Sondajı için Atlas Copco Yeraltı Matkap Kafası Kullanıldı

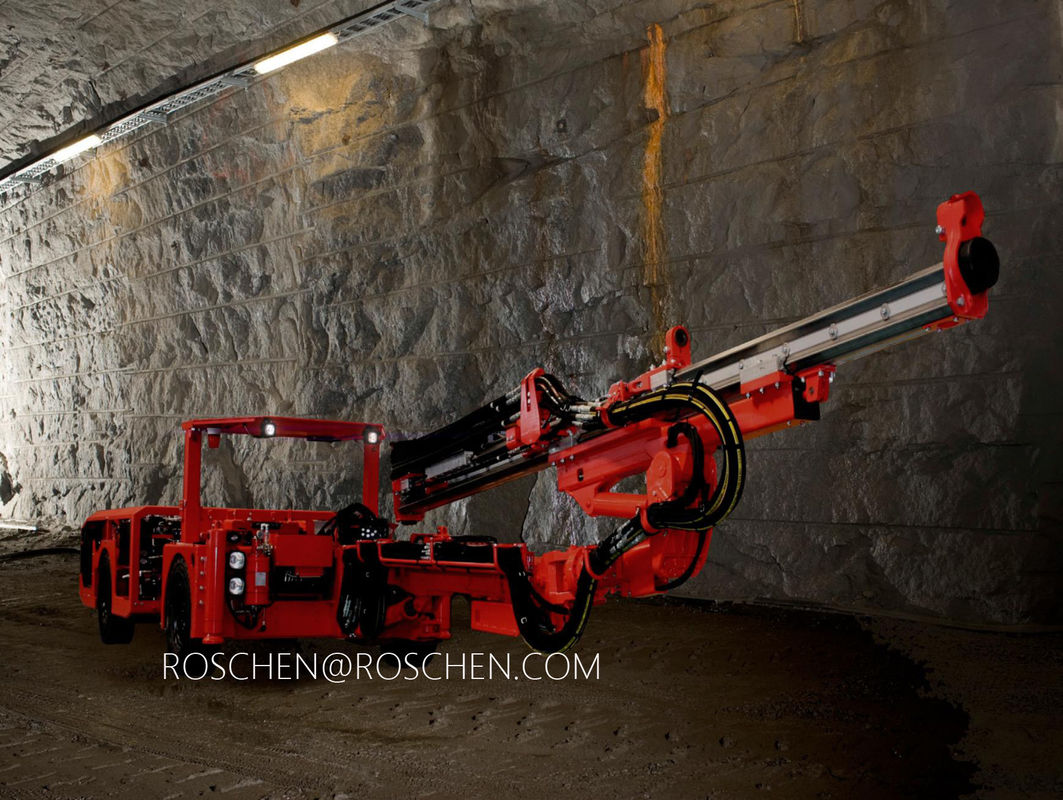

Roschen Matkap ızgarası, 1.7 m gibi düşük boşluklarla yapılan kazılarda çalışmak üzere tasarlanmış, düşük profilli tek bom elektro hidrolik sondaj makinasıdır.
Sağlam evrensel bom, hızlı ve kolay yüz delme için geniş optimum şekillendirilmiş kapsam, 360 ° dönme ve tam otomatik paralellike sahiptir. Bom çaprazlama için de kullanılabilir, hortum düzeni düşük başlıklarda korumayı en üst düzeye çıkaracak şekilde özel olarak tasarlanmıştır. Olağanüstü «V» şekli düzeni iyi görüş ve denge için tasarlanmıştır, bu ve güçlü dört-wheeldrive mafsallı taşıyıcı, düşük boşluk koşullarında bile hızlı ve güvenli manevralar sağlar.
Yüksek performanslı sondaj sistemi, iyi matkap çelik ekonomisi ve yüksek makina güvenilirliği ile yüksek delme performansı sağlar.
Operatör ortamı ve eklenen otomatik fonksiyonlar operatöre güvenli, hızlı ve hassas delme işlemlerine konsantre olmanızı sağlar.
Tüm servis noktaları iyi korunmuş, ancak erişimi kolaydır.
Teknik parametreler:
| HİDROLİK KAYA DELME | ||
| Kaya matkabı | HLX5 | |
| Vurmalı çalgıcı gücü | 20 kW | |
| Vurmalı basıncı | Max. 220 bar | |
| Vurmalı çalgıcı oranı | 67 Hz | |
| Dönme hızı | Max. 250 dev / dak (OMS80 ile) | |
| Dönme momenti | 400 Nm (OMS80 ile) | |
| Delik boyutu (sürüklenme | 43 - 64 mm | 1,7 - 2,5 inç |
| Delik boyutu (kesik delik) | 76-127 mm | 2,9 - 5 inç |
| Önerilen Çubuk | T38 - R32 | |
| T38 - alfa 330 | ||
| T38 - R35 | ||
| Shank adaptörü | T38 (erkek) | |
| Ağırlık | 210 kg | 462,9 lb |
| Boy | 955 mm | 37,6 inç |
| Profil yüksekliği | 87 mm | 3,4 inç |
| Shank yağlama cihazı | Hava / yağ buğu, KVL10-1 | |
| Shank yağlama kompresörü | CT10, 1 m3 / dak (7 bar) | |
| Hava tüketimi | 250 - 350 l / dak | |
| Yağ tüketimi | 180 - 250 g / saat | |
| BOOM | ||
| Patlama | B26XL-F | |
| Bomba * | B26S-NV, B26XL-NV | |
| Paralel kapsama alanı | 35 m2 | 376,74 ft2 |
| Paralellik | Otomatik hidrolik | |
| Bom uzatma | 1700 mm | 66.92 in |
| Bom ağırlığı, net | 2100 kg | 4630 lb |
| Devirme açısı | 360º | |
| BESLEME | ||
| Besleme | TF500-12 | |
| Besleme Gücü | Max. 25 kN | |
| Yem Genişletme | 1600 mm | 5,44 ft |
| TF Besleme uzunlukları * | 4256, 4864 mm | 14, 16 ft |
| Teleskopik ilerleme * | TFX6 / 12. 8/14 | |
| BESLEME BOYUTLARI | ||||
| Besleme TF500 | Toplam uzunluk | Delik Uzunluğu | Çubuk Uzunluğu | Net ağırlık |
| 12 ft | 5270 mm | 3440 mm | 3700 mm | 500 kg |
| 207,4 inç | 135,4 inç | 145.6 in | 1102 lb | |
| 14 ft | 5880 mm | 4050 mm | 4305 mm | 530 kg |
| 231.4 in | 159.4 in | 169.4 in | 1168 lb | |
| 16 ft | 6490 mm | 4660 mm | 4915 mm | 560 kg |
| 255,5 inç | 183.4 in | 193.5 in | 1234 lb | |
