Pnömatik çarpma kuvvetlendirici
Pnömatik çarpma tertibatı, pnömatik çarpma tertibatı olarak da bilinir, pnömatik dalış çekiçleri. Güç ortamı olarak sıkıştırılmış havaya elektrikli ekipmanın sonuna sürekli darbe yük deliği üretmek için sıkıştırılmış hava enerjisinin kullanılması.
Konu: Delme Mühendisliği
Sözlük: Pnömatik Çarpıcı, Aşağı Delik Çekiç
Pnömatik vurmalı çalıcı, pnömatik aşağı vurmalı delici
Aynı zamanda sıkıştırılmış hava, bir yıkama deliği ortamı olarak iki katına çıkarılabilir. Pnömatik çarpma tertibatı yüksek rüzgar basıncına ve düşük rüzgar basıncına, valf tipine ve herhangi bir valf tipi puana sahip değildir. Genellikle pnömatik çarpma tertibatı, kaya yolunu etkilemek için doğrudan karbür çubuk diş matkabı ile bağlantılı, düşük hızda dönmenin tam matkap çekirdeği doldurmadığı doğrudan bağlantılıdır. Hidrolojik kuyu delme, ana jeolojik sondaj, jeolojik felaket önleme ve kontrol projeleri ve maden sondajı ve diğer alanlarda ağırlıklı olarak kullanılmaktadır. Çakıl ve sert kaya oluşumlarında kullanıma uygundur, özel olarak yapılandırılmış matkap ucu yumuşak topraklarda da kullanılabilir. Mekanik delme hızı genellikle hidrolik darbeli delme işleminden çok daha yüksektir, ancak hava kompresörünün daha büyük bir kapasitesi, yakıt tüketimi, gürültü, toz kirliliği ile donatılması gerekir. Yer altı suyu seviyesine göre derinliği delme, suyun etkisini arttırır.

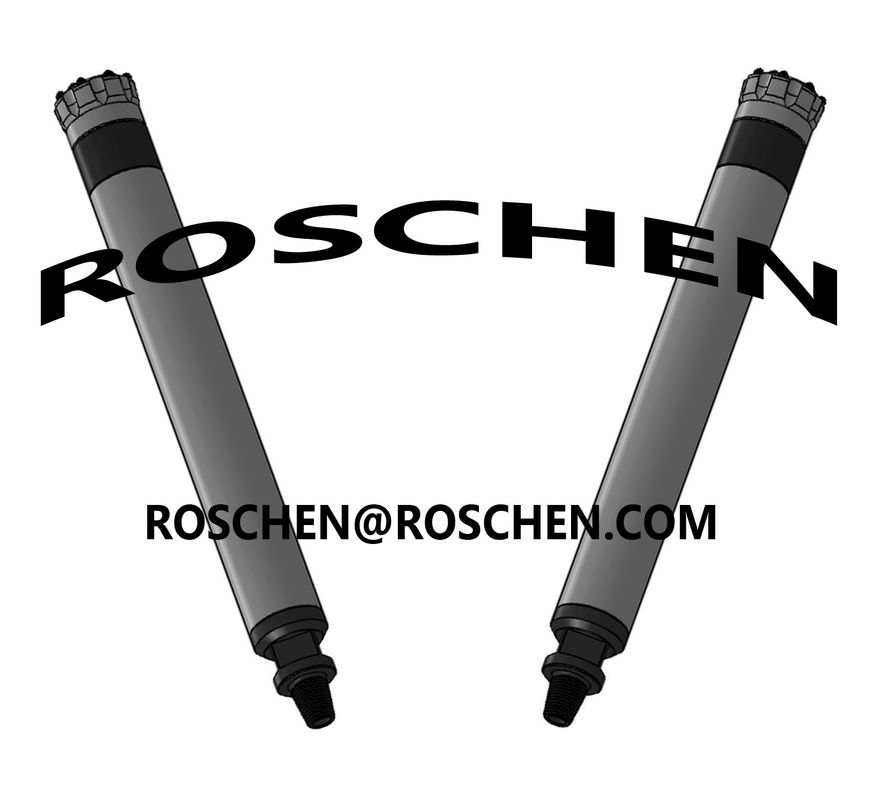

SD10A DTH Çekiç (SD10)
Temel bilgi | |
Model numarası.: | SD10 |
Madencilik Nesnesi: | Madencilik |
Menşei: | Almanya, Çin |
Yazın: | Sondaj makinesi |
Marka: | ROSCHEN |
HS Kodu: | 84123100 |
Açıklama:
Bu, yüksek basınçlı hava basıncı DTH Çekiç ayak valfi olmadan, en yeni tasarımımızdır. Aynı zamanda dünyanın en gelişmiş DTH Çekiçlerinden biridir.
Aşağıdaki avantajları vardır:
1. Ayak kapak kırılması ve genişleme ve daralma sıkıntısı çekildiğinde.
2. Daha düşük enerji tüketimi ve daha yüksek darbe frekansı. Delme hızı, ayak valfi olanınkinden% 15-30 daha yüksektir.
3. Basit yapı, güvenilir parçalar, uzun ömür, kolay ve ucuz bakım.
4. Hava ve yağ tüketimini azaltın. Yağ tüketimi, ayak valfi olanınkinden yaklaşık% 10 daha düşüktür.
SD10 DTH Çekiç Teknik Parametreleri:
Uzunluk (hariç tutma biti) | Ağırlık (hariç tutma biti) | Dış çapı | Bit Shank | Delik Menzili | Bağlantı Parçası | |
1525 mm | 316,00 kg | Φ226 mm | SD10 | Φ254mm ~ Φ311mm | API 6 5/8 '' Reg | |
Çalışma Basıncı | 0.5 MPa'da darbe hızı | Önerilen Dönme Hızı | Hava tüketimi | |||
1,0 MPa | 1,8 MPa | 2,4 MPa | ||||
1,0 ~ 2,5 MPa | 20 Hz | 15-25 rpm | 22 m³ / dak | 40 m³ / dak | 65 m³ / dak |
DTH çekiç | |||||||
Çekiç Boyutu | Bit Shank | ROSCHEN Kodu | Bağlantı Parçası | Uygun bit | Çalışma basıncı | Hava tüketimi | |
2 " | BR2 | ROS 11 ROS 22 | RD50 kutusu | ¢ 70- ¢ 90mm | 0.7-1.75Mpa | 0.7Mpa | 4,5 m3 / dak |
1.0Mpa | 4 m3 / dak | ||||||
1.4Mpa | 5m3 / dak | ||||||
3 " | DHD3.5 | ROS 32 | API 2 3/8 "Reg | ¢ 90- ¢ 110mm | 1.0-1.5Mpa | 1.0Mpa | 4,5 m3 / dak |
COP32 / COP34 | |||||||
M30 | 1,5Mpa | 9m3 / dakika | |||||
4 " | DHD340 | ROS 34 | API 2 3/8 "Reg | ¢ 110 - ¢ 135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3 / dak |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3 / dakika | |||||
M40 | 2.4Mpa | 15m3 / dakika | |||||
5 " | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Kayıt | ¢ 135 - ¢ 155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3 / dakika |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3 / dakika | |||||
M50 | 2.4Mpa | 23m3 / dakika | |||||
6 " | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ¢ 155 - ¢ 190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3 / dakika |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3 / dakika | |||||
M60 | 2.4Mpa | 28,5 m3 / dak | |||||
8 " | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Kayıt | ¢ 195 - ¢ 254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3 / dakika |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3 / dakika | |||||
SD8 | 2.4Mpa | 34m3 / dakika | |||||
10 " | SD10 | ROS 100 | API 6 5/8 "Reg | ¢ 254 - ¢ 311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3 / dakika |
Numa100 | 1.8Mpa | 40m3 / dakika | |||||
ROS 100 | 2.4Mpa | 55m3 / dakika | |||||
12 " | DHD1120 | ROS 120 | API 6 5/8 "Reg | ¢ 305- ¢ 445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3 / dakika |
SD12 | 1.8Mpa | 56m3 / dak | |||||
Numa120 | 2.4Mpa | 78m3 / dakika | |||||
Notlar: Metzke, Remet ipliği mevcuttur! |
