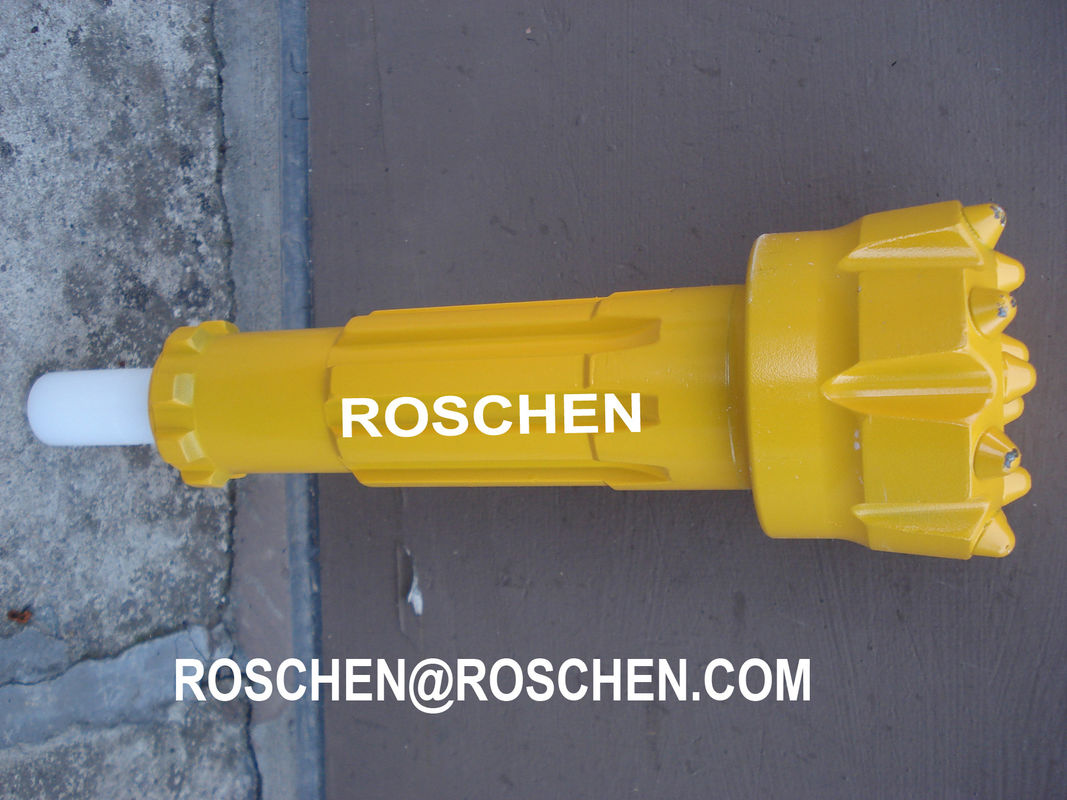

Delikten Aşağı, Taş Ocağı Sondajı, Madencilik, DTH Darbeli Delme için DTH Matkap Kaya Düğmesi Bit
ROSCHEN DTH çekiç ve uçları CIR, DHD, QL, SD, Mission, vb. Atlas ve Serileri ile uyumludur. Secoroc vb.
Yüksek verim, düşük arıza oranı ve uzun hizmet ömrü vardır.Her türlü yüksek sertlik, yüksek aşındırıcı kayalar ve diğer sert koşullar için bile, delme aletlerimiz verimli ve ekonomik delme gerçekleştirebilir.
Down-the-hole (DTH) uçları, çok çeşitli kaya türlerinde delikler açmak için Down-the-hole çekiçlerle kullanılır.DTH çekiçleri ile bağlantılı olarak, matkap çekiç uçları, ucu yerde döndürmek için yivli bir tahrik ile tasarlanmıştır.Matkap uçları farklı boyutlarda ve farklı stillerde mevcuttur, böylece çok çeşitli delik boyutlarını delebilirler.
| Temel Bilgiler | |
| Model numarası.: | RS 105 |
| Malzeme: | Kobalt Çelik Alaşımları |
| Öğe: | RS 335 |
| Çekiç Uzunluğu (mm): | 143 |
| Ağırlık (kg): | 33 |
| Hava Tüketimi (M3 / Min.): | 4.2-11.7 |
| Etki Frekansı (Süreler / Min.): | ≥800 |
| Marka: | ROSCHEN |
| Menşei: | ALMANYA, ÇİN |
| Tür: | Merkez Matkap Ucu |
| Kullanım: | Kuyu Sondajı |
| Delme Dia.(mm): | 90-105 |
| Dış Çap (mm): | 85 |
| Çalışma Basıncı (MPa): | 0.7-2.1 |
| Tork (NM): | 475 |
| Bağlantı 1: | API 2-3 / 8 |
| Şartname: | SGS |
| Öğe | ROS 335 | ROS 345 | ROS 355 | ROS 365 | ROS 385 | ROS 3105 | ROS 3125 |
| Delme Dia. | 90-105 | 110-130 | 135-155 | 160-200 | 200-254 | 254-311 | 311-360 |
| (mm) | |||||||
| Çekiç Uzunluğu (mm) | 143 | 1281 | 1292 | 1345 | 1578 | 1440 | 1430 |
| Dış Çap (mm) | 85 | 105 | 124 | 154 | 190 | 250 | 270 |
| Merkez Delik Çapı(mm) | 33 | 36 | 36 | 61 | 61 | 75 | 85 |
| Çalışma Basıncı (Mpa) | 0.7-2.1 | 0.7-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.4 | 0.8-2.4 |
| Hava Tüketimi (M3Min.) | 4,2 ~ 11,7 | 5,7 ~ 14,2 | 6.5 ~ 19.3 |
9 ~ 18 |
12 ~ 30,8 | 15 ~ 34 | 20 ~ 37.8 |
| Tork (NM) | 475 | 600 | 791 | 950 | 1040 | 1260 | 1250 |
| Darbe Frekansı | > = 800 | > = 800 | 800-1200 | 600-1100 | 660-1208 | 660-1230 | 600-1150 |
| (TimesMin.) | |||||||
| Bağlantı 1 | API 2-38 | API 2-78 | T 91-3 | API 4-12 | API 4-12 | API 4-12 | API 4-12 |
| ROSCHEN DTH Hammers Özellikleri | |||||||
| Çekiç Boyutu | Bit Shank | ROSCHEN Kodu | Bağlantı İpliği | Uygun bit | Çalışma basıncı | Hava tüketimi | |
| 2 " | BR2 | ROS 11 ROS 22 | RD50 kutusu | ￠ 70- ￠ 90 mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / dakika |
| 1.0Mpa | 4m3 / dakika | ||||||
| 1.4Mpa | 5m3 / dakika | ||||||
| 3 " | DHD3.5 | ROS 32 | API 2 3/8 "Kayıt | ￠ 90- ￠ 110 mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3 / dakika |
| COP32 / COP34 | |||||||
| M30 | 1.5Mpa | 9m3 / dakika | |||||
| 4 " | DHD340 | ROS 34 | API 2 3/8 "Kayıt | ￠ 110- ￠ 135 mm | 1.0-2.5Mpa | 1.0Mpa | 6m3 / dakika |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3 / dakika | |||||
| M40 | 2.4Mpa | 15m3 / dakika | |||||
| 5 " | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Kayıt | ￠ 135- ￠ 155 mm | 1.0-2.5Mpa | 1.0Mpa | 9m3 / dakika |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3 / dakika | |||||
| M50 | 2.4Mpa | 23m3 / dakika | |||||
| 6 " | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Kayıt | ￠ 155- ￠ 190 mm | 1.0-2.5Mpa | 1.0Mpa | 10m3 / dakika |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3 / dakika | |||||
| M60 | 2.4Mpa | 28.5m3 / dakika | |||||
| 8 " | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Kayıt | ￠ 195- ￠ 254 mm | 1.0-2.5Mpa | 1.0Mpa | 15m3 / dakika |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3 / dakika | |||||
| SD8 | 2.4Mpa | 34m3 / dakika | |||||
| M80 / M85 | |||||||
| 10 " | SD10 | ROS 100 | API 6 5/8 "Kayıt | ￠ 254- ￠ 311 mm | 1.0-2.5Mpa | 1.0Mpa | 22m3 / dakika |
| Numa100 | 1.8Mpa | 40m3 / dakika | |||||
| ROS 100 | 2.4Mpa | 55m3 / dakika | |||||
| 12 " | DHD1120 | ROS 120 | API 6 5/8 "Kayıt | ￠ 305 - ￠ 445 mm | 1.0-2.5Mpa | 1.0Mpa | 30m3 / dakika |
| SD12 | 1.8Mpa | 56m3 / dakika | |||||
| Numa120 | 2.4Mpa | 78m3 / dakika | |||||
| Notlar: Herhangi bir özel boyutta DTH biti isteklerle sağlanacaktır. | |||||||
| Metzke, Remet iş parçacığı hazır! | |||||||
| ROSCHEN DTH Bits Özellikleri | ||||
| Çekiç Boyutu | Bit çapı | İncik | ROSCHEN KODU | |
| Metrik | İnç | |||
| 1 " | 64 mm - 70 mm | 2 1/2 "-2 3/4" | BR1 | ROS 11 |
| 2 " | 70 mm - 95 mm | 2 3/4 "-3 3/4" | MACH20 / BR2 | ROS 22 |
| 3 " | 90 mm-102 mm | 3 1/2 "-4" | COP32 / COP34 / MACH303 | ROS 32 |
| M30 / DHD3.5 / BR3 | ROS 34 | |||
| 4 " | 105 mm-152 mm | 4 1/8 "-6" | COP44 / DHD340 / MACH44 | ROS 42 |
| SD4 / M40 / QL40 | ROS 44 | |||
| 5 " | 133 mm - 165 mm | 5 1/4 "-6 1/2" | COP54 / DHD350R / MACH50 | ROS 52 |
| SD5 / M50 / QL50 / BR5 | ROS 54 | |||
| 6 " | 152 mm - 254 mm | 4 1/8 "-10" | COP64 / DHD360 / SD6 | ROS 62 |
| M60 / QL60 / Bulroc BR6 | ROS 64 | |||
| 8 " | 203 mm - 330 mm | 8 "-13" | COP84 / DHD380 / SD8 | ROS 82 |
| QL80 / M80 / M85 | ROS 84 | |||
| 10 " | 254 mm - 380 mm | 10 "-15" | SD10 | ROS 100 |
| NUMA100 | ||||
| 12 " | 305 mm - 508 mm | 12 "-20" | DHD1120 / SD12 | ROS 120 |
| NUMA120 / NUMA125 | ||||
| Notlar: Herhangi bir özel boyutta DTH biti isteklerle sağlanacaktır. | ||||
| Metzke, Remet iş parçacığı hazır! | ||||
Bit yüz şekli seçimi:
1. Bırakma Merkezi Bit
Yumuşak ila orta sert ve çatlaklı kaya oluşumlarında yüksek penetrasyon oranları için.Düşük ila orta hava basınçları.Maksimum delik sapma kontrolü.
2. İçbükey Yüz
Çok yönlü uygulama ucu, özellikle orta sert ve homojen kaya oluşumları için yüzdür.İyi delik sapma kontrolü ve iyi yıkama kapasitesi.
3. Düz Yüz Bit
Bu tür bir yüz şekli, yüksek hava basınçlı uygulamalardaki sert ve çok sert ve aşındırıcı kaya oluşumları için uygundur.İyi penetrasyon oranları, çelik yıkamaya karşı dirençlidir.
4. Çift Ölçü Yüzü
Bu tür bir yüz şekli, orta ila sert kaya oluşumlarında hızlı penetrasyon hızları için uygundur.Yüksek hava basınçları ve çelik yıkama adımı gösterge bitine karşı iyi direnç için tasarlanmıştır.
5. Dışbükey Yüz
Düşük ila orta hava basınçları ile yumuşak ila orta-sert arası yüksek penetrasyon oranları için.Çelik yıkamaya karşı en dirençlidir ve gösterge düğmelerindeki yükü ve aşınmayı azaltabilir, ancak delik sapması kontrolü zayıftır.
SSS
Siparişten önce bilmek isteyebileceğiniz dth matkap ucu bilgileri:
1. Ödeme Yöntemleri:
T / T (Telgraf Transferi) veya Western Union veya L / C bakışta
2. Sipariş için işlem süresi
Sipariş miktarına göre normalde üretim 20 gün sürer.
Peşin ödemeyi aldıktan sonra 3 iş günü içinde
3. Nakliye yolu
Örnek sipariş: Courier express'i DHL / UPS / TNT / FEDEX gibi veya hava yoluyla öneriyoruz
Toplu sipariş: Hava veya deniz yoluyla öneriyoruz.
4. Kalite Kontrol
Kendi tecrübeli kalite kontrolümüz var.
Gönderilmeden önce her sipariş için sıkı denetim ve test yapılacaktır.
5. Hizmetlerden Sonra:
a.Satış ekibimiz sorunuza 24 saat içinde yanıt verecektir (Tatiller Hariç)
b.Teknik Destek her zaman kullanılabilir olacaktır
6. Kalite ve Hizmet:
A. nakliye öncesi her sipariş için sıkı denetim ve test yapılacaktır.
B.Satış ekibimiz ve Teknik Destek, sorunuza 24 saat içinde skype üzerinden yanıt verecektir: ROSCHEN.TOOL ve WhatsApp / Wechat: + 86-13764195009
C. Ücretsiz değiştirme, arızanın neden olduğu veya ürün kalitemizi onayladıktan sonra sağlayacaktır.
