Secoroc QLX 50/55 Yüksek Performanslı Delik Çekiç Down Down Amerika için DTH Çekiç Delik Delici
Secoroc QLX 50/55 Yüksek Performanslı Hol Hammer'in Altında Amerika İçin DTH Hammer Delme Sondaj
QLX 50/55 - En Son Yüksek Performanslı DTH Çekiçleri
Roschen ve Atlas Copco Secoroc'da Secoroc QLX 50/55 çekiç, müşterilerimizin verimliliğini artırmanın yeni yollarını aramaya devam ediyoruz. Bu nedenle, QL tasarımının en iyisini alıp birkaç yeni fikir ürettik ve Secoroc QLX 50 ve QLX 55'i delik çekiçleri altında yarattık.
QLX 50 ve QLX 55 öncelikli olarak derin delikli çekiçlerdir, ancak diğer uygulamalar için yüksek performanslı çekiçler oldukları da kanıtlanmıştır.
Bu yeni 5 "çekiçler, QL çekiçlerinden ve ön tezgahı TD 50 çekiçten daha iyi su kaydeden derin delik delme kapasitesine kıyasla% 20 daha fazla performans sunar.Onlar, en yüksek penetrasyon oranı (ROP) ve güvenilirliği olan benchmarklardır QLX 55, aşındırıcı kaya oluşumlarında sondaj işlemi sırasında daha uzun hizmet ömrü için daha kalın bir ağır hizmet (HD) kasaya sahiptir; bu da yeni e-kit'in servis vermeyi kolaylaştırdığı ve daha hızlı yapması gibi çözümler sayesinde geri kalanın üstünde bir kesimdir.
QLX 50 ve QLX 55, piyasaya sürülmeden önce ABD ve İsveç'te sıkı bir şekilde saha testleri yapılmıştır. Çabuk güç için aşırı havayı kullanırken QLX'in çeşitli hava paketlerini eşleştirmesini sağlayan Air Select özelliği sayesinde su kuyusu, jeotermal sondaj ve diğer uygulamalarda mükemmel olduklarını kanıtladılar.

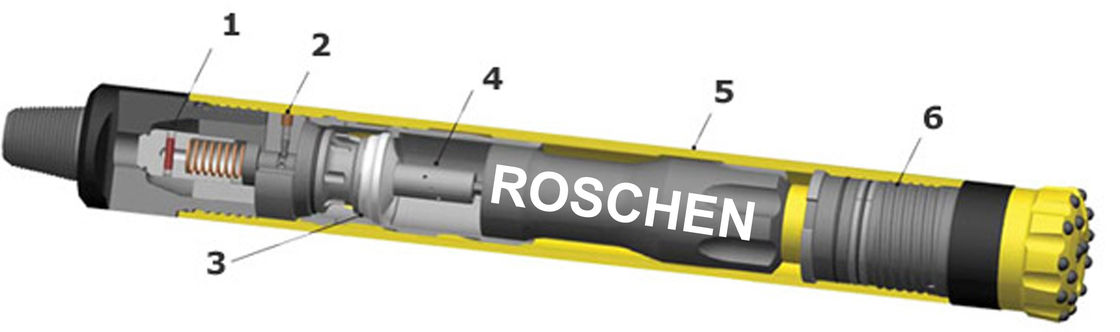

QLX 50/55 DTH Çekiç Özellikleri | |
1 | Sahada kanıtlanmış kontrol sistemi. |
2 | Sağlam kilit sistemi. |
3 | Kanıtlanmış Kuantum Sıçrama hava devri piston strokunun% 80'i için "güç" sağlar. |
4 | Air Select sistemi, hava paketine uyması için çekiç performansını en üst düzeye çıkarmak için seçilebilir zamanlamaya izin verir. |
5 | Aşınmayı en üst düzeye çıkarmak için tersinir kasa. |
6 | Endüstri lideri QL stili şaft. |
Genel Özellikler | QLX 50 | QLX 55 | Hava Tüketimi ve Darbe Sıklığı (Varsayılan ayarda Havayolu seçimi ile 2) | |||
Bağlantı dişi | 3 1/2 "API İğne Pimi | Hava basıncı | scfm | bpm ** | ||
Bacaklar | QL 50 | 100 psi | 155 | 1305 | ||
Dış çap | 4.8" | 5.08" | 150 psi | 257 | 1426 | |
Omuz omuzdan omuza kadar uzunluk | 41.76" | 41.76" | 200 psi | 374 | 1547 | |
Ağırlık w / o bit | 153.0 lbs. | 178,0 lbs. | 250 psi | 508 | 1668 | |
Sırt başı daireler arası | 3,7 "/ 4" | 3,7 "/ 4" | 300 psi | 657 | 1788 | |
Önerilen minimum bit boyutu | 5.25" | 5.5" | 350 psi | 822 | 1909 | |
Önerilen maksimum bit boyutu | 6" | 6" | 400 psi * | 961 | 2029 | |
delik | 3,95" | 3,95" | 450 psi * | 1109 | 2114 | |
Piston ağırlığı | 33.0 lbs. | 33.0 lbs. | 500 psi * | 1258 | 2270 | |
inme | 3.75" | 3.75" | *Tahmini değer | |||
Maksimum basınç farkı | 500 psig | 500 psig | ** dakikada üfleme | |||
Makyaj torku | 5000 ft-lb. | 5000 ft-lb. |
Çalışma Özellikleri | |
Besleme Gücü | 1500 - 2000 lbs. |
Dönme hızı | 50 - 80 d / d |
Ref. | Bölüm | Ref. | Bölüm | |
1 | Egzoz borusu | 13 | O-halkası * | |
2 | Chuck için QLX 50 / QLX 55 için | 14 | Sıkıştırma konisi | |
3 | Bit sabitleme halkası düzeneği | 15 | Hava distribütörü | |
4 | O-ring * (bit tutucu) | 16 | Fiş, kılavuz akış seçimi | |
5 | O-ring * (bit yataklı) | 17 | Sabitleme tertibatı | |
6 | Bilyalı yatak | 17a | piston * | |
7 | Kilit halkası | 17b | Piston yayı * | |
8 | QLX 50 için muhafaza / QLX 55 için | 17c | Piston götürücü fişi * | |
9 | Piston | 18 | Supap yayı kontrol edin | |
10 | Conta - pistonlu kuyruk deliği | 19 | Çek valf | |
11 | İç silindir | 20 | O-ring * (çek valf) | |
12 | Vana montajı | 21 | Koklu tapa katı | |
12a | O-halkası * | 22 | O-halkası * | |
12b | O-halkası * | 23 | QLX 50 için backhead montajı (QLX 55 için) | |
* Ayrı ayrı satılmıyor | ||||
** Madde 21 - Basıncı azaltmak ve / veya boşaltma hızını artırmak için daha fazla havanın atlanması için 1/4 "kısaltıcı fiş ve 1/8" kısalık fişi kullanılabilir. |
Sınırları Aşın | Çekiçler ve Takımlar | |||
atmak | Min. uzunluk | 1.85" | QLX 50 Komple, 3 1/2 "API İğne Pimi | |
Muhafaza ters QLX 50 | Min. OD | 4,65" | QLX 55 Komple, 3 1/2 "API İğne Pimi | |
Muhafaza ters QLX 55 | Min. OD | 4,84" | E-kit QLX 50, 3 1/2 "API İğne Pimi | |
Gövde atma QLX 50/55 | Min. OD | 4.38" | E-kit QLX 55, 3 1/2 "API İğne Pimi | |
Bilyalı yatak | Maks. İD | 3,019" | O-ring kiti 2x4, 1x5, 1x22 öğeleri içerir | |
Piston / Kasa boşluğu | Maks. | 0.01" | ||
Piston / İç silindir açıklığı | Maks. | 0.009" | Sürdürülebilirlik kiti, O-ring kiti ve 10, 12, 2x13, 20 numaralı öğeleri içerir | |
Egzoz borusu çıkıntısı | Maks. | 2,07" |
ROSCHEN DTH Bits Özellikleri | ||||
Çekiç Boyutu | Bits çapı | İncik | ROSEN KODU | |
Metrik | İnç | |||
1" | 64mm-70mm | 2 1/2 "-2 3/4" | BR1 | ROS 11 |
2" | 70 mm-95 mm | 2 3/4 "-3 3/4" | MACH20 / BR2 | ROS 22 |
3" | 90 mm-102 mm | 3 1/2 "-4" | COP32 / COP34 / MACH303 | ROS 32 |
M30 / DHD3.5 / BR3 | ROS 34 | |||
4" | 105mm-152mm | 4 1/8 "-6" | COP44 / DHD340 / MACH44 | ROS 42 |
SD4 / M40 / QL40 | ROS 44 | |||
5" | 133mm-165mm | 5 1/4 "-6 1/2" | COP54 / DHD350R / MACH50 | ROS 52 |
SD5 / M50 / QL50 / BR5 | ROS 54 | |||
6" | 152mm-254mm | 4 1/8 "-10" | COP64 / DHD360 / SD6 | ROS 62 |
M60 / QL60 / Bulroc BR6 | ROS 64 | |||
8" | 203 mm-330 mm | 8 "-13" | COP84 / DHD380 / SD8 | ROS 82 |
QL80 / M80 / M85 | ROS 84 | |||
10" | 254mm-380mm | 10 "-15" | SD10 | ROS 100 |
NUMA100 | ||||
12" | 305mm-508mm | 12 "-20" | DHD1120 / SD12 | ROS 120 |
NUMA120 / NUMA125 | ||||
Notlar: İsteğe bağlı olarak herhangi bir özel boyuttaki DTH bitleri kullanılabilir olacaktır. | ||||
Metzke, Remet ipliği var! |
ROSCHEN DTH Çekiçli Taşlayıcılar Özellikler | |||||||
Çekiç Boyutu | Bit Shank | ROSCHEN Kodu | Bağlantı Parçası | Uygun bit | Çalışma basıncı | Hava tüketimi | |
2" | BR2 | ROS 11 ROS 22 | RD50 kutusu | ¢ 70- ¢ 90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / dakika |
1.0Mpa | 4m3 / dak | ||||||
1.4Mpa | 5m3 / dak | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8 "Reg | ¢ 90- ¢ 110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3 / dakika |
COP32 / COP34 | |||||||
M30 | 1.5MPa | 9m3 / dak | |||||
4" | DHD340 | ROS 34 | API 2 3/8 "Reg | ¢ 110- ¢ 135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3 / dak |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3 / dakika | |||||
M40 | 2.4Mpa | 15m3 / dakika | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Kayıt | ¢ 135- ¢ 155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3 / dak |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3 / dakika | |||||
M50 | 2.4Mpa | 23m3 / dakika | |||||
6" | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ¢ 155- ¢ 190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3 / dakika |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3 / dakika | |||||
M60 | 2.4Mpa | 28.5m3 / dakika | |||||
8" | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Kayıt | ¢ 195- ¢ 254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3 / dakika |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3 / dakika | |||||
SD8 | 2.4Mpa | 34m3 / dakika | |||||
M80 / M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8 "Reg | ¢ 254- ¢ 311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3 / dakika |
Numa100 | 1.8Mpa | 40m3 / dakika | |||||
ROS 100 | 2.4Mpa | 55m3 / dakika | |||||
12" | DHD1120 | ROS 120 | API 6 5/8 "Reg | ¢ 305- ¢ 445 mm | 1.0-2.5Mpa | 1.0Mpa | 30m3 / dakika |
SD12 | 1.8Mpa | 56m3 / dakika | |||||
Numa120 | 2.4Mpa | 78m3 / dakika | |||||
Notlar: İsteğe bağlı olarak herhangi bir özel boyuttaki DTH bitleri kullanılabilir olacaktır. | |||||||
Metzke, Remet ipliği var! |
