QL30 QL40 QL50 QL60 QL80 DTH delme için şaft DTH düğmesi bitleri
DTH sondaj aracı yaygın olarak yeraltı madenciliği, taş ocakları, hidrolik ve hidro-elektrik mühendisliği, su kuyusu delme, maden arama, çapa delik delme, jeotermal mühendisliği, metro kazısı, başka bir inşaat mühendisliği alanında kullanılmaktadır. Yüksek düzlem, pürüzsüz delik duvar, yüksek matkap çubuğunun ve çekiç yüksek rijit, yüksek eksenel itme bağımsız, delme derinliğinin sınırı yok, cihazların düşük maliyet ve korumak kolaylığı avantajı vardır. Dia.105mm-dia.500mm delik deliğinde, bir takım DTH delme aletleri kullanılır.
Özellikler:
1. Düğme biti, orta-sert sert aşındırıcı kaya oluşumlarında yüksek aşınma direnci (200 MPa ila 260 MPa arasında basınç direnci) ile ünlüdür. Karbür kırığa karşı kuvvetli konfigürasyona sahip olduğu bilinen küresel tungsten karbür uçları.
2. Delik sapmasını ortadan kaldırmak için önerilir.
3. Yaygın sürüklenme ve tünel kullanma.
4. Bit yüzey tasarımı orta-sert-sert aşındırıcı kaya için idealdir.
| QL30, QL40, QL50, QL60, QL80 DTH bit Özellikler | ||||||
| QL şank Bitleri | Bit Çapı (mm) | Bit Dia (inç) | Hava Hortumu | Kılavuz düğmeleri | Ön düğmeler | Parça No |
| QL30 | 85 | 3 11/32 " | 2 | 6 x φ13 | 4 x φ12 | QL30-85 |
| 90 | 3 1/2 " | 2 | 6 x φ14 | 4 x φ12 | QL30-90 | |
| 95 | 3 3/4 " | 2 | 6 x φ14 | 4 x φ13 | QL30-95 | |
| 100 | 3 7/8 " | 2 | 8 x φ12 | 6 x φ12 | QL30-100 | |
| 105 | 4 1/8 " | 2 | 8 x φ13 | 6 x φ12 | QL30-105 | |
| QL40 | 105 | 4 1/8 " | 2 | 6 x φ14 | 5 x φ13 | QL40-105 |
| 110 | 4 1/4 " | 2 | 7 x φ13 | 6 x φ13 | QL40-110 | |
| 115 | 4 1/2 " | 2 | 7 x φ14 | 6 x φ13 | QL40-115 | |
| 120 | 4 3/4 " | 2 | 8 x φ14 | 6 x φ14 | QL40-120 | |
| 127 | 5 | 2 | 8 x φ14 | 7 x φ14 | QL40-127 | |
| QL50 | 133 | 5 1/4 " | 2 | 7 x φ16 | 6 x φ14 | QL50-130 |
| 140 | 5 1/2 " | 2 | 7 x φ18 | 7 x φ14 | QL50-140 | |
| 146 | 5 3/4 " | 2 | 8 x φ18 | 7 x φ14 | QL50-146 | |
| 152 | 6" | 2 | 8 x φ18 | 8 x φ14 | QL50-152 | |
| 165 | 6 1/2 " | 2 | 8 x φ18 | 8 x φ16 | QL50-165 | |
| QL60 | 152 | 6" | 2 | 8 x φ16 | 8 x φ16 | QL60-152 |
| 165 | 6 1/2 " | 2 | 8 x φ18 | 8 x φ16 | QL60-165 | |
| 178 | 7" | 2 | 8 x φ18 | 8 x φ18 | QL60-178 | |
| 190 | 7 1/2 " | 3 | 9 x φ18 | 9 x φ16 | QL60-190 | |
| 203 | 8" | 3 | 9 x φ18 | 9 x φ18 | QL60-203 | |
| QL80 | 195 | 7 11/16 | 3 | 9 x φ18 | 9 x φ16 | QL80-195 |
| 203 | 8" | 3 | 9 x φ18 | 9 x φ18 | QL80-203 | |
| 216 | 8 1/2 " | 2 | 10 x φ18 | 12 x φ16 | QL80-216 | |
| 254 | 10" | 3 | 11 x φ18 | 17 x φ16 | QL80-254 | |
| 305 | 12" | 4 | 12 x φ18 | 29 x φ16 | QL80-305 | |
| ROSCHEN DTH Bits Özellikleri | ||||
| Çekiç Boyutu | Bits çapı | İncik | ROSEN KODU | |
| Metrik | İnç | |||
| 1" | 64mm-70mm | 2 1/2 "-2 3/4" | BR1 | ROS 11 |
| 2" | 70 mm-95 mm | 2 3/4 "-3 3/4" | MACH20 / BR2 | ROS 22 |
| 3" | 90 mm-102 mm | 3 1/2 "-4" | COP32 / COP34 / MACH303 | ROS 32 |
| M30 / DHD3.5 / BR3 | ROS 34 | |||
| 4" | 105mm-152mm | 4 1/8 "-6" | COP44 / DHD340 / MACH44 | ROS 42 |
| SD4 / M40 / QL40 | ROS 44 | |||
| 5" | 133mm-165mm | 5 1/4 "-6 1/2" | COP54 / DHD350R / MACH50 | ROS 52 |
| SD5 / M50 / QL50 / BR5 | ROS 54 | |||
| 6" | 152mm-254mm | 4 1/8 "-10" | COP64 / DHD360 / SD6 | ROS 62 |
| M60 / QL60 / Bulroc BR6 | ROS 64 | |||
| 8" | 203 mm-330 mm | 8 "-13" | COP84 / DHD380 / SD8 | ROS 82 |
| QL80 / M80 / M85 | ROS 84 | |||
| 10" | 254mm-380mm | 10 "-15" | SD10 | ROS 100 |
| NUMA100 | ||||
| 12" | 305mm-508mm | 12 "-20" | DHD1120 / SD12 | ROS 120 |
| NUMA120 / NUMA125 | ||||
| Notlar: İsteğe bağlı olarak herhangi bir özel boyuttaki DTH bitleri kullanılabilir olacaktır. | ||||
| Metzke, Remet ipliği var! | ||||

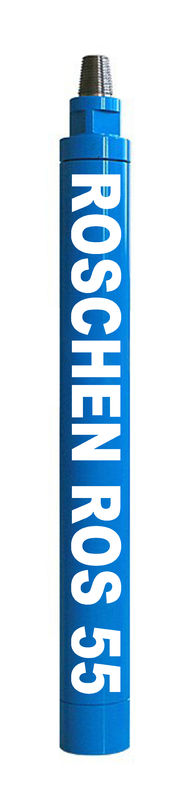

| ROSCHEN DTH Çekiçli Taşlayıcılar Özellikler | |||||||
| Çekiç Boyutu | Bit Shank | ROSCHEN Kodu | Bağlantı Parçası | Uygun bit | Çalışma basıncı | Hava tüketimi | |
| 2" | BR2 | ROS 11 ROS 22 | RD50 kutusu | ¢ 70- ¢ 90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / dakika |
| 1.0Mpa | 4m3 / dak | ||||||
| 1.4Mpa | 5m3 / dak | ||||||
| 3" | DHD3.5 | ROS 32 | API 2 3/8 "Reg | ¢ 90- ¢ 110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3 / dakika |
| COP32 / COP34 | |||||||
| M30 | 1.5MPa | 9m3 / dak | |||||
| 4" | DHD340 | ROS 34 | API 2 3/8 "Reg | ¢ 110- ¢ 135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3 / dak |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3 / dakika | |||||
| M40 | 2.4Mpa | 15m3 / dakika | |||||
| 5" | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Kayıt | ¢ 135- ¢ 155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3 / dak |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3 / dakika | |||||
| M50 | 2.4Mpa | 23m3 / dakika | |||||
| 6" | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ¢ 155- ¢ 190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3 / dakika |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3 / dakika | |||||
| M60 | 2.4Mpa | 28.5m3 / dakika | |||||
| 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Kayıt | ¢ 195- ¢ 254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3 / dakika |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3 / dakika | |||||
| SD8 | 2.4Mpa | 34m3 / dakika | |||||
| M80 / M85 | |||||||
| 10" | SD10 | ROS 100 | API 6 5/8 "Reg | ¢ 254- ¢ 311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3 / dakika |
| Numa100 | 1.8Mpa | 40m3 / dakika | |||||
| ROS 100 | 2.4Mpa | 55m3 / dakika | |||||
| 12" | DHD1120 | ROS 120 | API 6 5/8 "Reg | ¢ 305- ¢ 445 mm | 1.0-2.5Mpa | 1.0Mpa | 30m3 / dakika |
| SD12 | 1.8Mpa | 56m3 / dakika | |||||
| Numa120 | 2.4Mpa | 78m3 / dakika | |||||
| Notlar: İsteğe bağlı olarak herhangi bir özel boyuttaki DTH bitleri kullanılabilir olacaktır. | |||||||
| Metzke, Remet ipliği var! | |||||||
