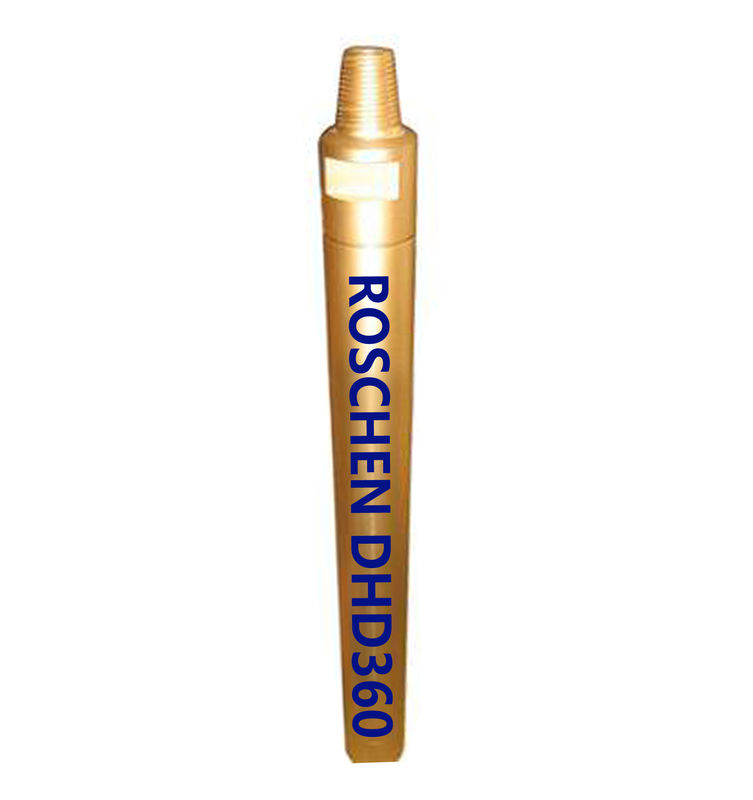

DHD360 6 "dth çekiç
DHD360 6 "dth çekiç 165mm DTH Düğme Bit ile API 4 için 89mm matkap çubuklar 1/2" REG BOX
DHD360 6 "dth çekiç
Dth çekiç açıklaması:
Eşleşti ürünler:
API 3 1/2 "REG PIN ile 89mm matkap çubukları
API 3 1/2 "REG BOX ile 89mm matkap çubukları
API 4 1/2 "REG PIN ile 114mm matkap çubukları
API 4 1/2 "REG BOX ile 114mm matkap çubukları
COP84 ile bitler. DHD380, Mission80, QL80, SD8 sapları
Uygulama alanları:
Madencilik, taş ocağı, tünel, köprü, inşaat vb. Gibi her türlü alan, ancak sondajlarda gövde boruları ile kullanım için son derece exellent.
Özellikler:
Düşük frekans, uzun servis ömrü, geri dönüşsüz yıkama, güvenilir performans ile yüksek darbe gücü.
Techincal Parametreler
Açıklama | Ürün Kodu | Bit sap | Konu Bağlantısı | Dış Çap (mm) | Bitsiz Uzunluk (mm) | Ağırlık (kg) | Düz anahtarı (mm) | Rec. Delik boyutu (mm) |
RS 180 | 260000 | DHD38, COP84 | API 4 1/2 "REG PIN | 180 | 1522 | 190 | 150 | 203-271 |
Çalışma Basıncı (bar) | Darbe Frekansı 17 bar'da (Hz) | Normal Eksenel Basınç (kN) | Rec.Rotation Hızı (d / dak) | Hava Tüketimi (m³ / dak) | ||||
14-24 | 20 | 18.3 | 30-40 | 12bar | 17bar | 24bar | ||
22.5 | 28.2 | 39.6 |
Diğer Uçlarla Eşleşen Çekiçler | ||||||||
Açıklama | Ürün Kodu | Bit sap | Konu Bağlantısı | Dış Dia. (mm) | Bitsiz Uzunluk (mm) | Ağırlık (kg) | Düz anahtarı (mm) | Rec. Delik boyutu (mm) |
RS180-QL80 | 260001 | QL80 | API 4 1/2 "REG PIN | 180 | 1515 | 190 | 150 | 203-271 |
RS180-Mission80 | 260003 | Mission80 | 1515 | 188 | ||||
RS180-MACH80 | 260005 | MACH80 | 1522 | 190 | ||||
RS180-SD8 | 261000 | SD8 | 1492 | 195 |
Çalışma Pressur (bar) | darbe Sıklık 17 barda | Normal eksen Basınç (kN | Rec. rotasyon hız (r / dak) | Hava tüketim (m³ / dakika) | ||
14-24 | 20 | 18.3 | 30-40 | 14bar | 17bar | 24bar |
22.5 | 28.2 | 39.6 |
ROSCHEN DTH Çekiçler Özellikleri | |||||||
Çekiç boyutu | Bit sap | ROSCHEN Kodu | Bağlantı iplik | Uygun bit | Çalışma basıncı | Hava tüketimi | |
1" | BR1 | ROS 11 | RD50 kutusu | ¢ 50-70mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / dakika |
1.0Mpa | 4m3 / dak | ||||||
1.4Mpa | 5m3 / dak | ||||||
2" | BR2 | ROS 22 | RD50 kutusu | ¢ 70- ¢ 90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / dakika |
1.0Mpa | 4m3 / dak | ||||||
1.4Mpa | 5m3 / dak | ||||||
3" | DHD3.5 | 32 ROS | API 2 3/8 "Reg | ¢ 90- ¢ 110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3 / dakika |
COP32 / COP34 | |||||||
M30 | 1.5MPa | 9m3 / dak | |||||
4" | DHD340 | ROS 34 | API 2 3/8 "Reg | ¢ 110- ¢ 135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3 / dak |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3 / dakika | |||||
M40 | 2.4Mpa | 15m3 / dakika | |||||
5" | DHD350 | 52 ROS ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ¢ 135- ¢ 155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3 / dak |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3 / dakika | |||||
M50 | 2.4Mpa | 23m3 / dakika | |||||
6" | DHD360 | ROS 62 64 ROS | API 3 1/2 "Reg | ¢ 155- ¢ 190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3 / dakika |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3 / dakika | |||||
M60 | 2.4Mpa | 28.5m3 / dakika | |||||
8" | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ¢ 195- ¢ 254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3 / dakika |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3 / dakika | |||||
SD8 | 2.4Mpa | 34m3 / dakika | |||||
M80 / M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8 "Kayıt | ¢ 254- ¢ 311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3 / dakika |
Numa100 | 1.8Mpa | 40m3 / dakika | |||||
ROS 100 | 2.4Mpa | 55m3 / dakika | |||||
12" | DHD1120 | ROS 120 | API 6 5/8 "Kayıt | ¢ 305- ¢ 445 mm | 1.0-2.5Mpa | 1.0Mpa | 30m3 / dakika |
SD12 | 1.8Mpa | 56m3 / dakika | |||||
Numa120 | 2.4Mpa | 78m3 / dakika | |||||
Notlar: | |||||||
Metzke, Remet iş parçacığı mevcuttur! | |||||||
DTH Hammer'ın herhangi bir özel tip şaft istekleri ile mevcut olacaktır. |
