BQ NQ HQ PQ çekirdek namlu ve sarf malzemeleri
Genel olarak,
Çekirdek namlu tüplerine bağlı olarak çekirdek varillerin hree çeşitleri.
Çekirdek varil aksesuarları:
--- Kafa montajı, iç boru, dış boru, çekirdekli kaldırma, çekirdekli muhafaza, bölünmüş boru, kilitleme kaplin, adaptör kuplajı, iniş halkası, iç tüp sabitleyici, stop halkası.
| Boart Longyear Çekirdek Barrel Sistem Boyutları | ||
| BOYUT | ÇEKİRDEK Ø | DELİK Ø |
| AQTK | 35,5 mm (1-3 / 8 inç) | 48 mm (1-7 / 8 inç) |
| BQ | 36,4 mm (1-7 / 16 inç) | 60 mm (2-3 / 8 inç) |
| BQTK | 40,7 mm (1-5 / 8 inç) | 60 mm (2-3 / 8 inç) |
| NQ | 47,6 mm (1-7 / 8 inç) | 75,7 mm (3 inç) |
| NQTK (NQ2 ") | 50,6 mm (2 inç) | 75,7 mm (3 inç) |
| NQ3 | 45 mm (1-3 / 8 inç) | 75,7 mm (3 inç) |
| HQ | 63,5 mm (2-1 / 2 inç) | 96 mm (3-3 / 8 inç) |
| HQ3 | 61,1 mm (2-3 / 8 inç) | 96 mm (3-3 / 8 inç) |
| PQ | 85 mm (3-3 / 8 inç) | 122,6 mm (4-7 / 8 inç) |
| PQ3 | 83 mm (3-1 / 4 inç) | 122,6 mm (4-7 / 8 inç) |
| Atlas Copco Çekirdek Barrel Sistem Boyutları | ||||
| SİSTEM | ÇEKİRDEK Ø | DELİK Ø | ||
| aa | içinde | aa | içinde | |
| bir | 48,0 | 1.89 | 27,0 | 1.06 |
| B | 59,9 | 2.36 | 36,4 | 1.43 |
| N- | 75,7 | 2.98 | 47,6 | 1.88 |
| 'H | 96,1 | 3.78 | 63,5 | 2.5 |
| P | 122,6 | 4.83 | 85,0 | 3.35 |
Çift tüp çekirdekli varil
| --- TT Serisi Çekirdek Barrel |

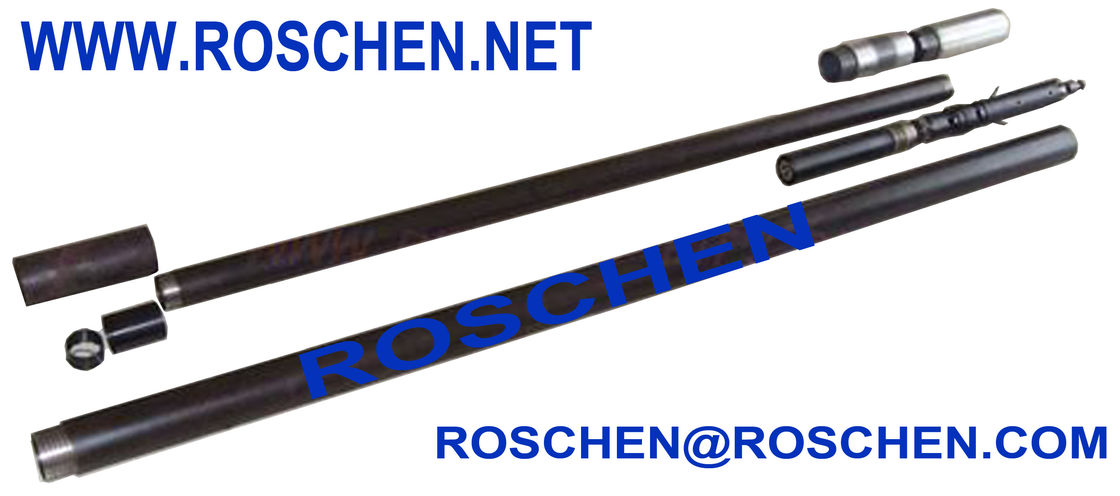

| Ultra ince cidarlı çift borulu göbek varilleri, mevcut çapları 46 ve 56 mm. Çok |
| İnce kesme yüzeyi, sert oluşumlar yoluyla çok hızlı penetrasyon oranına izin verir. Onlar |
| uygun arazi kullanımı madenciliği uygulamaları. |
| --- T2 Serisi Çift Tüplü Çekirdek Varil |
| T2 Serisi, özellikle madencilik uygulamaları olmak üzere yüzey araştırması için kullanılan ince cidarlı çift tüplü karotiyerdir. |
| İnce çentiklerinden dolayı, bu çekirdek variller hızlı penetrasyon sağlar. Çapları 46, 56, 66, 76, 86, 101 mm. |
| --- T6 Serisi Çift Tüplü Çekirdek Varil |
| Bunlar T2 serisinin devamıdır, ancak daha sağlam bir tasarıma sahiptir ve daha büyük çaplarda mevcuttur, |
| 76, 86, 101, 116, 131 ve 146 mm. Yüzey madenciliği ve jeoteknik sondajda uygulanırlar. |
| --- LTK 48 ve LTK 60 Çift Tüplü Çekirdek Varil |
| LTK serisi karotiyer sistemi T2 serisinden daha ince bir duvar kaidesidir. Düşük maliyetli |
| Orta ve ekstra sert kaya oluşumlarında optimum üretim ve çekirdek geri kazanımı için tasarlanmış yüksek üretim. |
| Mevcut boyutları 48 ve 60mm. |
| --- WF Serisi Çift Tüplü Çekirdek Varil |
| Esas olarak deşarj bitlerinin kullanılmasında nispeten yumuşak oluşumları korumak için tasarlanmış jeoteknik çekirdek fıçılardır. |
| Basit inşaat ve ince duvarlı varillere göre daha dayanıklıdır, ancak daha düşük enerji oranıyla. |
| --- WG Serisi Çift Tüplü Çekirdek Varil |
| WG serisi için tek borulu çekirdek varil vardır. DCDMA E, A, B, N ve H boyutlarında mevcuttur. |
| --- TBW ve TNW Çekirdek Fıçıları |
| Bunlar, T2 serisi olarak DCDMA delik boyutları B ve N ile, ince duvarlı çift tüplü çekirdek varildir. |
| Yüzey araştırması, özel olarak madencilik uygulamaları için kullanılır. İnce çentik alanı hızlı nüfuz sağlar. |
| --- Kablolu Çift Tüplü Çekirdek Varil |
| Kablolu çift damarlı variller öncelikle derin bir kaplamada kullanılır. Bir aşırı görüntü aygıtı ile |
| Çekirdek alındığında her zaman çubuk dizisini birleştirip ayırma gereğini ortadan kaldırıyorlar. |
| DCDMA A, B, N, H ve P boyutlarında mevcuttur. |
| --- Çin Standart Çift Tüplü Çekirdek Varil |
| --- Çin Standart Kablolu Çift Tüp Çekirdek Varil |
| --- Jet-tipi Ters Sirkülasyon Çift Tüp Çekirdek Varil |
Üçlü Tüp Çekirdekli Varil
| --- MLC (Triefus) Serisi Çekirdek Fıçıları |
| Bu üçlü boru göbeği varilleri, genellikle, yumuşak oluşumlarda çekirdek toplanmasını en üst düzeye çıkarmak için tasarlanmış, geoteknik amaç için kullanılmaktadır. 35-146 mm arasında mevcut çap boyutları. |
| --- Kablolu Üçlü Boru Çekirdekli Varil |
| Kırık, kırılmış formasyonlarda genellikle üçlü tüplü çekirdek variller gereklidir. Kablolu çift tüplü karotiyer tabanının üzerinde üçüncü, bölünmüş bir iç boruya sahiptirler. Bu, çekildikten sonra iç tüpün dışına pompalanabilir ve çekirdeğin yerinde incelenmesini sağlar. |
Tek Tüplü Çekirdek Varil
| --- B Serisi Tek Tüplü Çekirdek Varil |
| B serisi genellikle çekirdek korumanın gerekli olmadığı ve beton kaplama için kullanıldığı durumlarda kullanılan tek borulu çekirdek fıçılardır. Mevcut çaplar 46-146 mm. |
| --- WG Serisi Tek Tüplü Çekirdek Varil |
| WG serisi için çift tüplü çekirdek varil vardır. DCDMA E, A, B, N ve H boyutlarında mevcuttur. |
| --- Çin Standart Tek Tüplü Çekirdek Varil |
