| Eksantrik Muhafaza Sistemi (Eksantrik Overburden Sondaj Sistemi) | |||||||||
| tip | Gövde Recom.Size (mm) | Min İç Dia.of Gövde pabucu Dia (mm) D | Raybalama Dia (mm) C | DTH HAMMER | Matkap Borusu | Parça No. | |||
| Max.OD (A) | Min.ID (B) | Bağlantı iplik | OD (mm) | Anahtar düz (mm) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| Görev 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| Görev 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| Görev 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| Görev 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| Görev 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
* Komple sistem Bit Tutucu, Eksantrik Bit ve Kilit Pimleri içerir. Diğer şaft stilleri istek üzerine mevcuttur

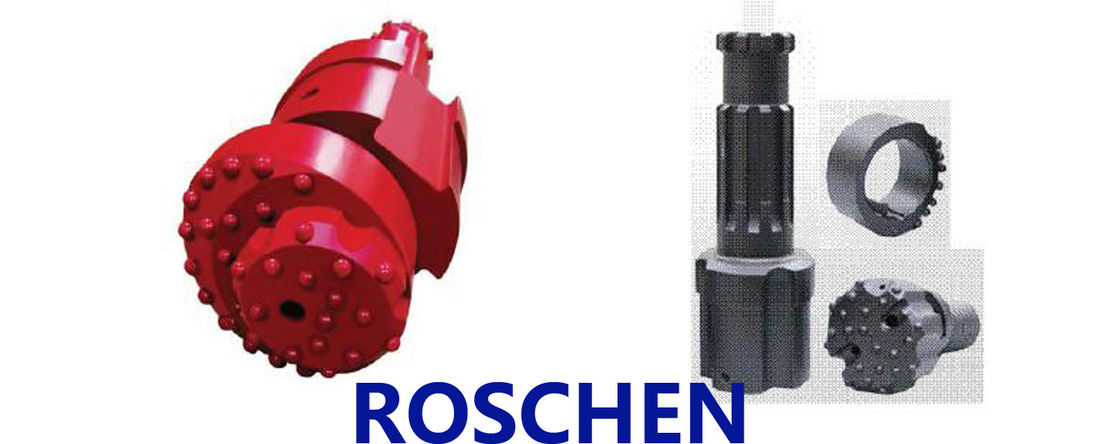

ODS, dengesiz zemin koşullarını desteklemek için eşzamanlı olarak monte edilmek üzere tasarlanmış iki parçalı eksantrik bir aşırı yük sondaj sistemidir.
Bit tutucu, geleneksel bir düğme biti ile aynı şekilde çekiç içine yerleştirilmiştir.
Eksantrik düğme biti, bitin yeniden düzenlenmesi veya değiştirilmesi gerektiğinde çıkarılabilen bir çift 'Seloc' pim düzenlemesi vasıtasıyla bit tutucusuna kilitlenir.
ROSCHEN sadece dişli mahfazaları tedarik eder, ancak muhafaza delikte bırakılması gerektiğinde sistem daha az kaynaklı kaynaklı mahfazalarla da kullanılabilir.
ODS sistemi gerekli derinliğe kadar delindiğinde, eksantrik biti muhafaza ayakkabısına karşı yukarı doğru çekerek ve ters yönde 180 derece dönerek ve tüm sistem mahfazadan çekilerek eş merkezli konumuna kadar kapatılabilir.
Gerekirse, sistem boyutuna eşit bir çapta geleneksel bir düğme biti kullanarak katı kayaya delmek mümkündür.
Doğru boyutlardaki bir sabitleyicinin doğrudan çekiçin arkasında konumlandırıldığından emin olmak önemlidir.
ROSCHEN, ODS delme sistemlerimize eşlik etmek için bir dizi bit tutucuyu, eksantrik biti, gövde pabuçları ve dengeleyicileri üretmektedir. Daha fazla ürün bilgisi için lütfen teknik satış broşürlerimize başvurun veya yardım için satış ekibimize başvurun.
