Geriye doğru dolaşımını çekiç
>
|
| Menşe yeri | Çin |
| Marka adı | ROSCHEN |
| Sertifika | ISO |
| Model numarası | MX5456 |

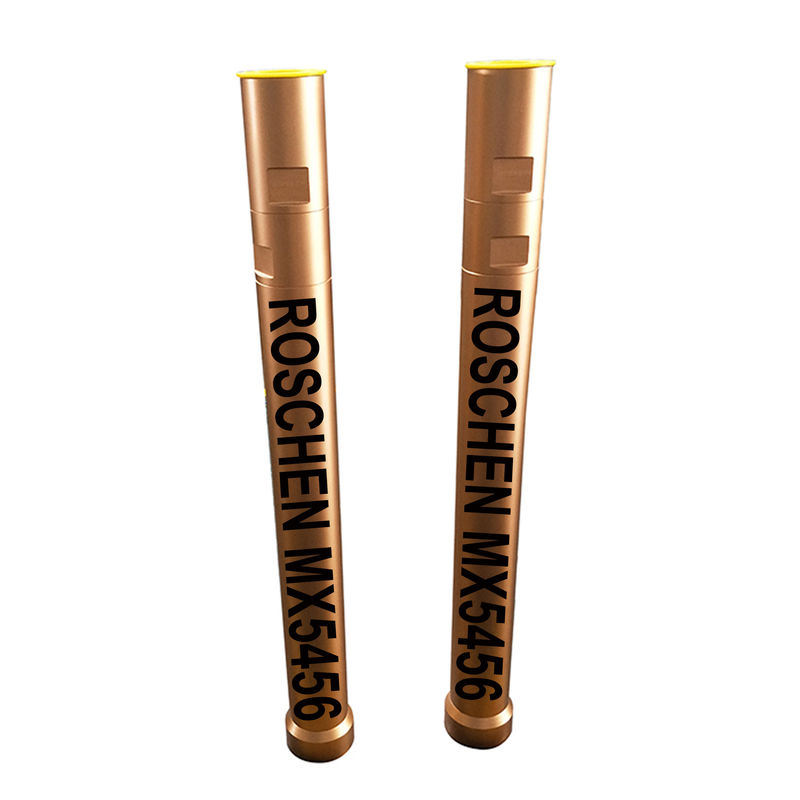

Roschen altın, madencilik sitesinde iyi matkap var MX5456 serisi RC Hammer, üretebilir.
Mincon Xploration (MX) 5456, Roschen tarafından üretilen her türlü zorlu koşulda sorunsuz çalışma sağlayan yüksek performanslı jeolojik örnekleme aracıdır. Son derece pürüzsüz delme ve sürekli örnekleme ile diğer üreticiler karşısında üstün penetrasyon oranları sunar. Tüm Roschen DTH çekiçlerinde olduğu gibi, MX uzun bir servis ömrü boyunca mükemmel çalışma basıncını korur ve genel olarak tüm ekipmanlarınızdan maksimum verim almanız için gereken araçtır. Roschen Ürünleri tüm evde üretilmektedir ve tüm süreçler Roschen'in deneyimli Mühendislik Departmanı tarafından kontrol edilmektedir. Bu, “Beklediğiniz” niteliğin her zaman teslim edildiğini garanti eder.
Temel Özellikler ve Yararları:
. Sabit iç bileşenler için patentli montaj sistemi.
. Kısa bir uzunluğa sahip son derece sağlam bir şaft, piston ve bit arasında daha fazla enerji transferine izin verir.
. Değişen sondaj koşulları için değişken mandren kovanı uzunlukları.
. Tek parça numune tüpü montajı.
. Rakiplerimize karşı üstün aşınma direnci özel olarak ısıl işlem görmüş numune tüpleri.
. Değişken numune tüp delik boyutları, yüklenicinin aletini ayarlamada daha fazla esneklik sağlar.
. En aşındırıcı koşullarda bile optimum aşınma direnci için sertleştirilmiş aşınma kılıfı.
. Arkadaki ve mandrende bulunan çok başlangıçlı dişler, çekicinin kolay kavramasını / ayrılmasını sağlar.
. Dıştan dolaşımda daha fazla aşınma direnci için metal püskürme manşonu ve aşınma kılıfı seçenekleri.
. Tüm kritik dahili bileşenler, takım ömrünü en üst düzeye çıkarmak için sıkı kontrol altında ısıl işleme tabi tutulur.
. Özel montaj veya sökme araçları gerektirmeyen servis kolaylığı.
| MX5456 RC Çekiç Teknik Verileri | ||
| Özellikler | Metrik | imparatorluk |
| Dış Çapı Çekiç | 132 mM | 5.2” |
| Çekiç Uzunluğu (Az Matkap Ucu) | 1165mm | 45.9” |
| Backhead Spanner Düz Boyut | 100mm | 4” |
| Matkap Ucu Şaft Tipi | MX5456 | |
| Arka konu | 4 1/2 ”Metzke | |
| Matkap Ucu Boyut Aralığı | 137 mm - 146 mm | 5.4 ”- 5.75” |
| Çekiç Ağırlığı (Az Bit) | 77 Kg | 170 Lbs |
| Maksimum Matkap Ucu Ağırlığı | 18.7 kg | 41,2 Lbs |
| Piston Ağırlığı | 19 kg | 41,9 Lb |
| Makyaj tork | 5288-7050 NM | 3900-5200 FT Lbs |
| Backhead Stand Kapalı | 0.75mm | 0.030” |
| Önerilen Minimum Hava Paketi | 25.5m3 / dk @ 24.1Bar | 900cfm @ 350psi |
Parça listesi:
| madde | Parça no | Açıklama |
| MX5456AS02 | MX5456 Çekiç 4 1/2 "Metzke | |
| 1 | 1300-0850 | İç Segman |
| 2 | MX5456AT11 | Adaptör Tüpü 4.5 Metzke Pimi |
| 3 | BS 228 | O Halka (x 2) |
| 4 | BS 040 | O Ring |
| 5 | MX5456SC01 | Airscreen |
| 6 | MX5456BH11 | Geri Kafa 4 ½ Metzke |
| 7 | 8406-0200-N8 | Çek Valfi Mührü |
| 8 | MX5456CV01 | Çekvalf Pistonu |
| 9 | MX5456SP01 | Çek Valf Yayı |
| 10 | MX5456SM01 | Çelik Makyaj Halkası |
| 11 | MX5456LR01 | Kilit halkası |
| 12 | MX5456SS01 | Spacer |
| 13 | MX5456ST01 | Örnek tüp |
| MX5456ST03 | Örnek tüp | |
| 14 | BS230 | O Ring |
| 15 | MX5456DR01 | Örnek tüp dağı |
| 16 | BS228 | O Ring |
| 17 | BS237 | O Halka (x 2) |
| 18 | BS042 | O Ring |
| 19 | MX5456SR01 | Oturma Halkası |
| 20 | MX5456IC01 | İç Silindir |
| 21 | MX5456PN01 | Piston |
| 22 | MX5456WS01 | Kollu giymek |
| 23 | MX5456PR01 | Piston Tutma Halkası |
| 24 | MX5456BB01 | Hizalayıcı Yatağı Bush |
| 25 | N7-102-4 | O Halka (x 2) |
| 26 | 5456PIN | Bit Tespit Pimleri x 8 (Set) |
| 27 | MX5456CK11 | atmak |
Hava Basınçları 20 ° C'de (68º F) sızdırmazlık seviyesinde çalışan kompresörler için verilir. Sıcaklık, yükseklik ve bağıl nem değerlerini hesaplamak için gerçek kompresör hacmindeki düzeltmeler yapılmalıdır.
DTH çekiçleri, dahili parçaları korumak ve etkin delme için çekici çalışma yüzeyleri arasında iyi bir hava sızdırmazlığı sağlamak için sabit bir kaya delici yağ kaynağı almalıdır. Roschen, en iyi performansı sağlamak ve dahili bileşenlerin ömrünü uzatmak için Roschen Losonsafe® Rock Drill Oil'in (RDO) kullanılmasını önerir. Doğru yağ tüketimi, hava hacmine ve koşullarına bağlıdır. Öneriler için lütfen aşağıdaki yağlama grafiğine bakınız. Islak koşullarda sondaj yaparken normal miktar iki katına çıkarılmalıdır. Matkap ucu şaftının etrafında ve tüp değiştirirken boru ek yerlerinin çevresinde görsel yağ delili olmalıdır.
Petrol bazlı kaya matkabı yağları kullanılıyorsa, önerilen yağ derecesi ortam sıcaklığına ve çalışma basıncına bağlıdır. Genel kural olarak, çekiç yüksek frekanslı bir alet olduğu zaman mümkün olduğu kadar ISO320 sınıfı kaya delici yağ kullanılmalıdır, ancak pompanın yağı daha soğuk koşullarda pompalayamadığı durumlarda, grafikte daha düşük bir yağ seviyesi kullanılabilir. altında.
Matkap uçları
| Çap | Yüz tipi | Parça numarası | Açıklama | X Düğme Dia (inç) | Örnek delikler | Yaklaşık ağırlık. | ||||
| aa | inç | Dış | yüz | merkez | Kg. | Lbs. | ||||
| 137 | 5 3/8 | İçbükey | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 137 | 5 3/8 | Zor oluşumu | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | İçbükey | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | Bırak Merkezi | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | Zor oluşumu | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | Bırak Merkezi | 5456143D10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | Zor oluşumu | 5456143H10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | İçbükey | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | Bırak Merkezi | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | Zor oluşumu | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 152 | 6 | Zor oluşumu | 5456152H10 | 6 HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39.7 |
| 165 | 6 1/2 | Bırak Merkezi | 5456165C01 | 6 1/2 MX5456 yaka biti | 8 * 5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39.7 |
| 190 | 7 1/2 | Bırak Merkezi | 5456190C10 | 7 1/2 MX5456 yaka biti | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
| 200 | 8 | Bırak Merkezi | 5456200C10 | 8 "MX5456 yaka biti | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
