Aşağı Delik Matkap Çekiç / Tünel Mühendisliği Aşağı Delik Araçları

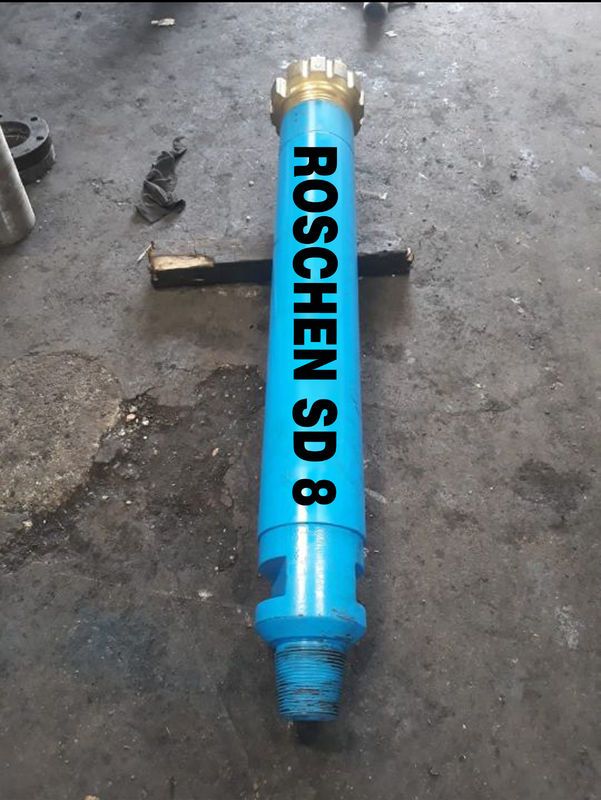

Delik Aşağı Çekiç SD8 Darbeli Kaya Delme / Tünel Mühendisliği Aşağı Delik Aletleri
Delik Matkap Çekiç Aşağı Giriş
Ters Sirkülasyonlu RC delici çekiçler ve darbeli matkap uçları, olağanüstü güvenilirlik ve basitliğin yanı sıra olağanüstü performans sağlar.Ters sirkülasyon çekiçlerimiz, kontaminasyon olmadan doğru bir numune elde etmek için her türlü keşif ve tesviye kontrol işlemi için uygundur.RC delici çekiçler, çoğu durumda, geleneksel veya kablolu karot alma ile gerekli zamanın çok küçük bir bölümünde sürekli numune toplama işlemini gerçekleştirebilir.
Delik Matkap Çekiç Özellik Boyutları Aşağı
| ROSCHEN DTH Çekiç Teknik Özellikleri | |||||||
| Çekiç Boyutu | Uç Uç | ROSCHEN Kodu | Bağlantı Konusu | Uygun uç | çalışma basıncı | Hava tüketimi | |
| 2" | BR2 | ROS 11 ROS 22 | RD50 kutusu | ￠70-￠90 mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/dak |
| 1.0Mpa | 4m3/dak | ||||||
| 1.4Mpa | 5m3/dak | ||||||
| 3" | DHD3.5 | ROS32 | API 2 3/8" Kayıt | ￠90-￠110 mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/dak |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/dak | |||||
| 4" | DHD340 | ROS 34 | API 2 3/8" Kayıt | ￠110-￠135 mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/dak |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/dak | |||||
| M40 | 2.4Mpa | 15m3/dak | |||||
| 5" | DHD350 | ROS 52 ROS 54 | API 2 3/8"Kayıt/ API 3 1/2" Kayıt | ￠135-￠155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/dak |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/dak | |||||
| M50 | 2.4Mpa | 23m3/dak | |||||
| 6" | DHD360 | ROS 62 ROS 64 | API 3 1/2" Kayıt | ￠155-￠190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/dak |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/dak | |||||
| M60 | 2.4Mpa | 28,5m3/dak | |||||
| 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2" Kayıt | ￠195-￠254 mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/dak |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/dak | |||||
| SD8 | 2.4Mpa | 34m3/dak | |||||
| M80/M85 | |||||||
| 10" | SD10 | ROS 100 | API 6 5/8" Kayıt | ￠254-￠311 mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/dak |
| Numa100 | 1.8Mpa | 40m3/dak | |||||
| ROS 100 | 2.4Mpa | 55m3/dak | |||||
| 12" | DHD1120 | ROS 120 | API 6 5/8" Kayıt | ￠305-￠445 mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/dak |
| SD12 | 1.8Mpa | 56m3/dak | |||||
| 120 numara | 2.4Mpa | 78m3/dak | |||||
| 15" | 150 numara | ROS 150 | API 6 5/8" Kayıt | ¢530mm-¢660mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/dak |
| DHD1150 | 1.8Mpa | 56m3/dak | |||||
| QL150 | 2.5Mpa | 78m3/dak | |||||
| 18" | 180 numara | ROS 180 | API 6 5/8" Kayıt | ¢600mm-¢860mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/dak |
| DHD1180 | 1.8Mpa | 56m3/dak | |||||
| QL180 | 2.5Mpa | 78m3/dak | |||||
| 24" | 240 numara | ROS 240 | API 6 5/8" Kayıt | ¢775mm-1000mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/dak |
| QL 240 | 1.8Mpa | 56m3/dak | |||||
| SD 24 | 2.5Mpa | 78m3/dak | |||||
| Notlar: | |||||||
| Herhangi bir Spline mevcuttur | |||||||
| API, Metzke, Remet, Fabe iş parçacığı mevcut! | |||||||
| DTH Hammer'ın herhangi bir özel tip şaftı istek üzerine sağlanacaktır. | |||||||
| Düşük Basınçlı DTH Çekiç Spesifikasyonu | |||||||
| modeli | Matkap Deliği Çapı(mm) | Gövde Dış Çapı (mm) | uzunluk (mm) | Ağırlık (kg) | Çalışma basıncı (MPa) | Hava tüketimi (m3/dak) | Darbe frekansı (T/dak) |
| 65A DTH Çekiç | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2.5 | ≥810 |
| 70A DTH Çekiç | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
| 80A DTH Çekiç | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5.5 | ≥810 |
| 90 DTH Çekiç | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
| 90A DTH Çekiç | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
| 900 DTH Çekiç | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
| 930 DTH Çekiç | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
| 110A DTH Çekiç | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
| DHD340 DTH Çekiç | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
| DHD350 DTH Çekiç | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
| DHD360 DTH Çekiç | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Delik Matkap Çekiç Detayları Aşağı
CIR110A Kuyu İçi Matkap Çekiç Çalıştırma Önlemleri:
1. Normal kaya delme koşullarında, kırıcıya her 200 saatlik çalışmadan sonra servis yapılır, temizlenir ve yeniden monte edilir.Her 100 saatte bir sondaj delikleri veya çamur cürufu yapılır.
2. Çekicin yağlanması, ana motordaki yağlama cihazı ile sağlanır.Bu nedenle, her vardiya başlangıcından önce yağlama cihazının yağ ile doldurulduğundan ve bir sonraki vardiya başlamadan önce hala fazlalık olduğundan emin olmak gerekir.Yağlama yağı yazın 20 numaralı mekanik yağ, kışın ise 5-10 numaralı mekanik yağdır.Sondaj borusuna çekiç takılmadan önce egzoz supabı çalıştırılarak sondaj borusundaki birikintiler uzaklaştırılır ve sondaj borusunda yağ olup olmadığı kontrol edilir.Bağladıktan sonra darbe cihazını kontrol edin.
3. Kazaları önlemek için DTH Çekiç ve matkap çubuğu delikte ters çevrilmemelidir.Delik delme işlemi sırasında, delmeyi durdurmak istiyorsanız, kırıcıya giden hava beslemesini hemen kesmemelisiniz.Matkabı kaldırıp üflemeli ve delikte daha fazla kaya ve kaya tozu kalmadığında gaz beslemesini durdurmalısınız., O zaman dönmeyi bırak.
