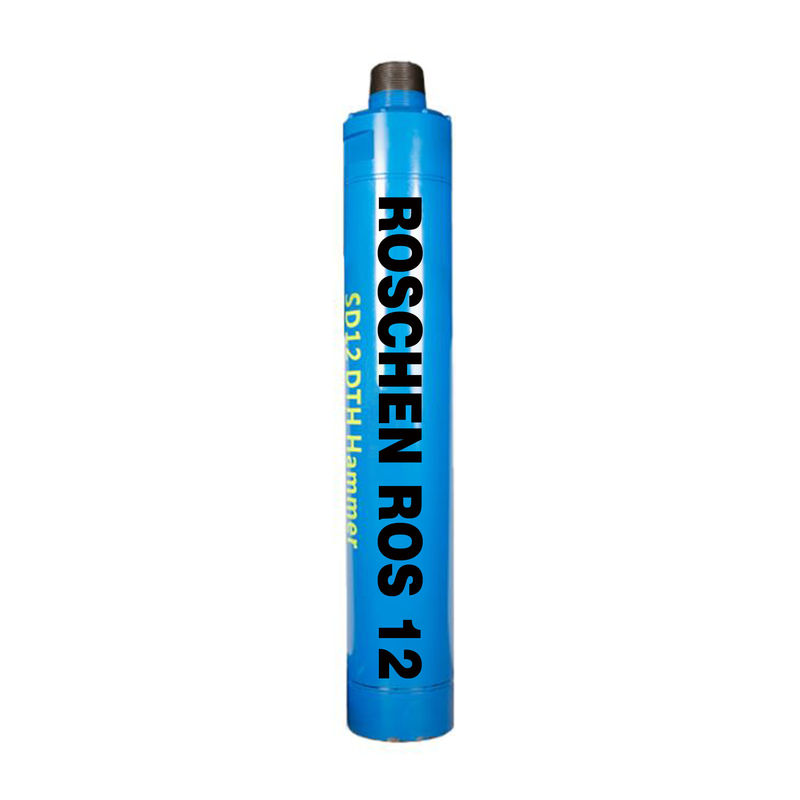

Yüksek Mukavemetli Aşağı Delik Çekiç / Etkili Kaya Delme Aletleri
Down Hole Hammer Giriş
DTH çekiç, çok çeşitli kaya türleri boyunca delik delmek için kullanılır, bunların çeşitliliği, ilk patlama deliği delme orijinal konseptinin çok ötesine uzanmaya devam eder.
Down-the-Hole refers to where the hammer action occurs when compared to drifter hammers, which hammer on top of the drill string. Delik, delme hareketinin, matkap ipinin üstüne çekiç olan damlatıcı çekiçlere kıyasla nerede gerçekleştiğini ifade eder. The DTH hammer piston always makes direct contact with the drill bit and there is generally no loss of transmitted energy as the hammer drills deeper, as is the case with drifter (top hammer) rigs. DTH çekiç pistonu her zaman matkap ucuyla doğrudan temas eder ve genellikle daha derin (üst çekiç) teçhizatlarda olduğu gibi çekiç daha derin deleceğinden iletilen enerji kaybı olmaz.
Roschen offers a wide range of DTH hammers suitable for a variety of drilling operations. Roschen, çeşitli delme işlemleri için uygun çok çeşitli DTH çekiçler sunmaktadır. Our Down the Hole hammers provide the most versatile and cost effective rock drilling method. Down the Hole çekiçlerimiz en çok yönlü ve uygun maliyetli kaya delme yöntemini sunar.
Aşağı Delik Çekiç Özellikleri
1. sıradan çekiç önceki deneyime dayanarak, ters sirkülasyon çekiç özellikleri ile birlikte, optimize iç yapısı ve ideal enerji transferi, böylece hızlı, pürüzsüz ve sürekli örnekleme ile delme çekiç serisi sağlanması.
2. iç yapısı çok basit bileşenleri yüksek sertlik, böylece sağlamak uzun ömürlü ve kolay bakım çekiç.
3.The collection tube adopts an integrative design and can be replaced without disassembling the hammer. 3. toplama tüpü bütünleştirici bir tasarım benimser ve çekiç sökmeden değiştirilebilir. With carburizing treatment, it has good abrasive resistance. Sementasyon işlemi ile iyi aşınma direncine sahiptir.
4.Equipped with bits designed with patent. 4. patent ile tasarlanmış bit ile Donatılmış. Simply by replacing the drill bit, the same hammer can drill holes of different sizes ensuring that the sample is not contaminated. Sadece matkap ucunu değiştirerek, aynı çekiç numunenin kontamine olmamasını sağlamak için farklı boyutlarda delikler delebilir.
5. Gevşek toprak, sert kaya ve bol su gibi zor koşullarda örnekleme iyi yapılabilir.
6. • Renk: Yeşil, Mavi veya Müşteri ihtiyaçlarına göre
Aşağı Delik Çekiç Parametreleri
DTH çekiçler Özellikler | |||||||
Çekiç Boyutu | Bit Şaft | ROSCHEN Kodu | Bağlantı Dişi | Uygun bit | Çalışma basıncı | Hava tüketimi | |
2" | BR2 | ROS 11 ROS 22 | RD50 kutusu | ¢ 70- ¢ 90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / dakika |
1.0Mpa | 4m3 / dak | ||||||
1.4Mpa | 5m3 / dak | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8 "Kayıt | ¢ 90- ¢ 110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3 / dakika |
COP32 / COP34 | |||||||
M30 | 1.5MPa | 9m3 / dak | |||||
4" | DHD340 | ROS 34 | API 2 3/8 "Kayıt | ¢ 110- ¢ 135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3 / dak |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3 / dakika | |||||
M40 | 2.4Mpa | 15m3 / dakika | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Kayıt / API 3 1/2" Kayıt | ¢ 135- ¢ 155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3 / dak |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3 / dakika | |||||
M50 | 2.4Mpa | 23m3 / dakika | |||||
6" | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Kayıt | ¢ 155- ¢ 190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3 / dakika |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3 / dakika | |||||
M60 | 2.4Mpa | 28.5m3 / dakika | |||||
8" | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Kayıt | ¢ 195- ¢ 254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3 / dakika |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3 / dakika | |||||
SD8 | 2.4Mpa | 34m3 / dakika | |||||
10" | SD10 | ROS 100 | API 6 5/8 "Kayıt | ¢ 254- ¢ 311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3 / dakika |
Numa100 | 1.8Mpa | 40m3 / dakika | |||||
ROS 100 | 2.4Mpa | 55m3 / dakika | |||||
12" | DHD1120 | ROS 120 | API 6 5/8 "Kayıt | ¢ 305- ¢ 445 mm | 1.0-2.5Mpa | 1.0Mpa | 30m3 / dakika |
SD12 | 1.8Mpa | 56m3 / dakika | |||||
Numa120 | 2.4Mpa | 78m3 / dakika | |||||
Notlar: Metzke, Remet iplik kullanılabilir! |
Down Hole Hammer Detayları
