Geriye doğru dolaşımını çekiç
>
|
| Menşe yeri | Almanya |
| Marka adı | ROSCHEN |
| Sertifika | ISO,CE |
| Model numarası | RC 50 |

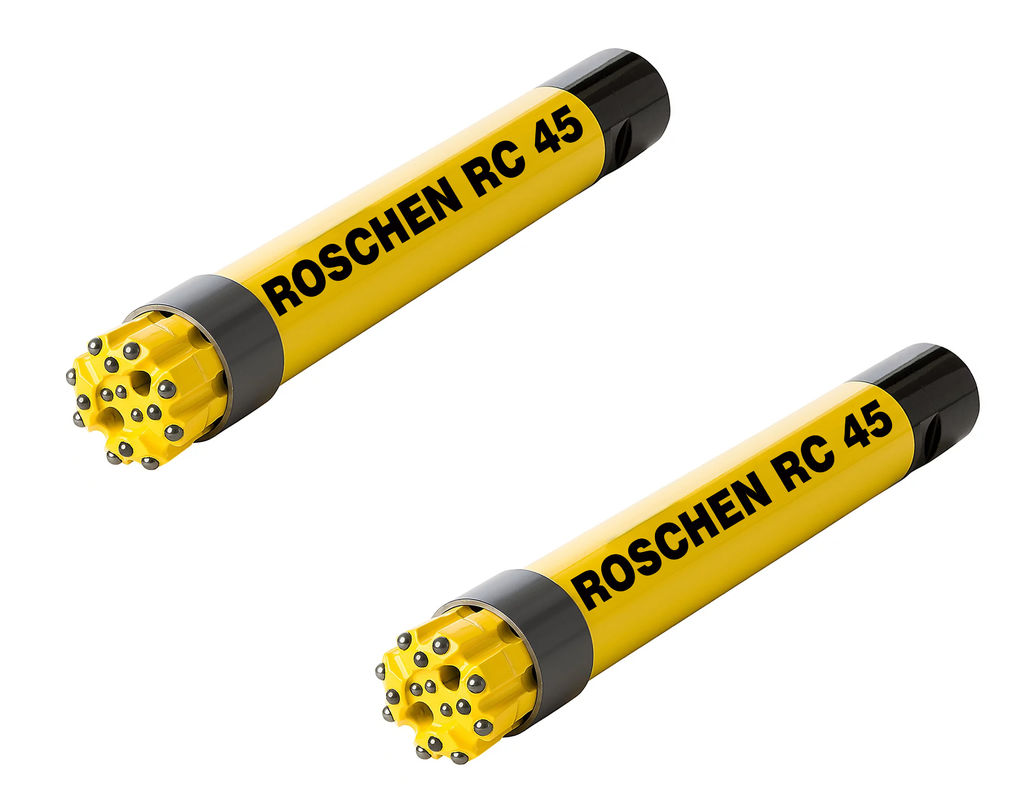

Olağanüstü Güvenilirliğe Sahip Ters Dolaşımlı RC Çekiç 3 İnç 4 İnç 4 1/2 İnç
Ters Sirkülasyon Çekici Açıklama
Yerleşik kompresör, pnömatik ileri geri hareket eden bir pistona güç sağlar.Piston ise sert kayaları kırmak için özel olarak tasarlanmış tungsten-çelik bir matkap ucunu çalıştırır.
Hava karotlu delmeye benzer şekilde, matkap kesikleri çubukların içindeki yüzeye döndürülür.Bunu, çift cidarlı delme çubukları kullanarak elde ediyoruz: iç borulu bir dış delme çubuğu.Çubuğun içinden basınçlı hava üflendiğinde, hacim havanın yerini alarak numuneleri yüzeye çıkarır.
Kesikler, deliğin tepesindeki bir saptırıcıya ulaştığında, bir hortum içinden ve numuneyi yavaşlatan siklonun etrafından hareket ettirilir.Numune, siklondan, tüm numunenin belirli bir yüzdesini bir numune torbasına ileten bir ayırıcının üzerinden geçer.Keşif sondaj ekibi daha sonra numuneleri delik derinliğine hizalanmış olarak toplar ve bunları müşterinin kaydetmesi için yerleştirir ve ardından analiz için laboratuvara nakleder.
Ters Sirkülasyon Çekici Parametreleri
| ROSCHEN RC Çekiç Özellikleri | |||||||||
| Çekiç Boyutu | Çekiç | Bit Şaftı | ROSCHEN Kodu | Delik Aralığı (mm) | Dış Çap (mm) | Uzunluk (uçsuz) mm | Ağırlık (KB) kg | Bağlantı İpliği | Çalışma Basıncı |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3" Yeniden | 1.0-3.0Mpa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3" Yeniden | 1.0-3.0Mpa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Yeniden 4" Metzke | 1.0-3.0Mpa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Yeniden 4" Metzke | 1.0-3.0Mpa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3,5"-4" Yeniden 4" Metzke | 1.0-3.0Mpa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3,5"-4" Yeniden 4" Metzke | 1.0-3.0Mpa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3,5"-4" Yeniden 4" Metzke | 1.0-3.0Mpa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5" Arası 4"-4.5" Arası | 1.5-3.5Mpa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3,5"-4,5" Arası 3,5"-4,5" Arası | 1.5-3.5Mpa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" Arası 4"-4.5" Arası | 1.5-3.5Mpa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4,5" Yeniden 4"-4,5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5" Yeniden 4.5" Metzke | 1.5-3.5Mpa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Rica olarak | 1.5-3.5Mpa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Rica olarak | 1.5-3.5Mpa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Rica olarak | 1.5-3.5Mpa |
| notlar: | |||||||||
| Metzke, Remet ipliği mevcut! | |||||||||
| Herhangi bir özel tip RC Çekiç sapı istek üzerine sağlanacaktır. | |||||||||
Ters Sirkülasyon Çekici Detayları
Geleneksel çaprazlama sistemini kullanırken, kesimler, çaprazlama yuvalarından merkez boruya girmeden önce ilk önce ucun etrafında yukarı doğru hareket eder.Bu yöntem hızlıdır, uygun maliyetlidir ve özellikle ilk geçiş sondajı için uygundur.
Bazı jeolojik senaryolarda, RC sistemleri tarafından toplanan büyük hacimli numune önemli bir avantaj olabilir."Külçe etkisi" ile ilgili keşif projeleri (örneğin kaba altın veya elmas projeleri) genellikle daha büyük çaplı bir sondaj deliğinden faydalanabilir.Roschen genellikle 3 ⅝” ila 4 ½” (92 mm ila 114 mm) arasında değişen çaplarda delikler açar.3 ⅝” (92 mm) çaplı bir delikten numune geri kazanımı, kaya türüne bağlı olarak yaklaşık 11 lbs/ft'dir (16,4 kg/m).
Ters sirkülasyonlu RC, dünya çapında yaygın olarak kullanılan bir sondaj yöntemidir.Yöntem, Avustralya ve Batı Afrika (ve aynı nedenle kuzey Kanada) gibi suyun kıt veya pahalı olduğu bölgelerde rakipsizdir.
YÜKSEK PENETRASYON ORANI
RC'nin büyük bir avantajı, yüksek penetrasyon oranıdır.Penetrasyon oranları genellikle zemin koşullarına bağlı olarak vardiya başına 80 m'yi aşar.Delme hızı genellikle daha yavaş delme yöntemlerine kıyasla büyük maliyet tasarrufu anlamına gelebilir.
KÖTÜ ZEMİNDE İYİ
Ters sirkülasyonlu RC sondajı, diğer yöntemlerle nüfuz edilmesi zor veya yavaş olabilecek zemin koşullarına nispeten duyarsızdır.Çift borulu RC, orijinal olarak, geleneksel sondaj yöntemlerinin maliyetli ve etkisiz olduğu "kabus" jeolojik oluşumları (permafrost, buzul tabakası, kırık kaya vb.) delmek için bir yöntem olarak geliştirildi.
Ters sirkülasyonlu RC matkap parçaları, ikili borunun merkez borusu içinde yüzeye taşınır.Bu nedenle numune geri kazanımı genellikle hem ince tanelerin hem de killerin yüksek geri kazanımlarıyla birlikte çok iyidir.
ÇEVRESEL SES
Ters sirkülasyon sondajının çeşitli çevresel avantajları vardır.Her şeyden önce, RC, kaya delme için çoğunlukla su gerektirmez.Bu, sınırlı veya hassas su kaynağı olan alanlarda bir avantajdır.
Ek olarak, donmuş su kaynakları ve su hatları, imkansız değilse bile, kışın sondajı hem zor hem de pahalı hale getirebilir.Arktik tundra gibi belirli alanlarda, zemin donmuş ve bozulma olasılığı düşük olduğunda, kış sondajı için çevresel izin almak daha kolaydır.Hafif RC, arktikte kış sondajını uygun bir seçenek haline getirir.
