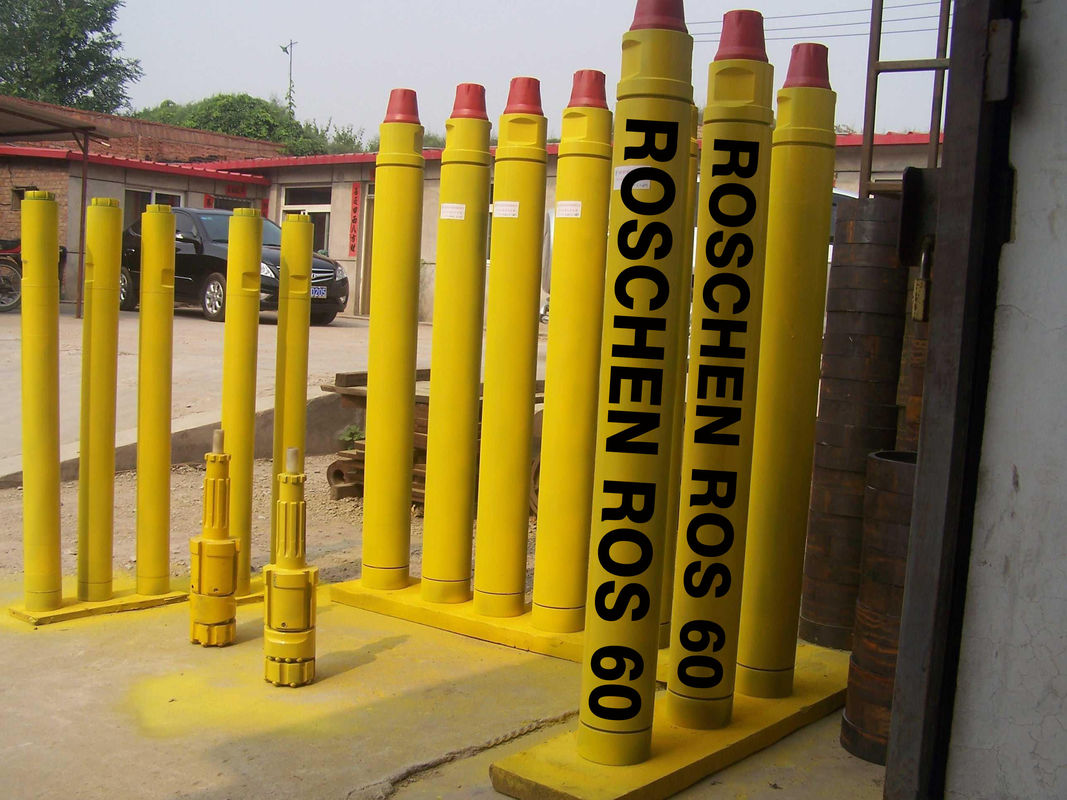

DHD340 DTH çekiç DHD 340 Madencilik sondajı için kaya kırıcı
delik madenciliği kaya delme aletleri
DHD340 DTH çekiç avantajları:
1. Optimize edilmiş ve sağlam tasarım
2. üstün malzeme
3. daha uzun ömür
4. daha az hava tüketimi
5. Pazardaki geleneksel DTH çekicinden% 15 daha yüksek penetrasyon hızı.
"DTH", "Down The Hole" un kısaltmasıdır ve bazen bazı pazarlarda "RAB" olarak da adlandırılır, ardından "RAB" "Rotary Air Blasting" için kısadır.
Bir rotasyon sondaj kulesi, hava kompresörü ve "DTH sondaj dizisi" DTH sondajı için temel birimdir, "DTH matkap dizisi" ise her zaman DTH matkap çubukları, DTH çekiç ve DTH uçlarından oluşur.Anahtar bileşenlerden biri olan DTH çekici, hava basıncını darbe enerjisine dönüştürerek aynı anda darbe enerjisini ve dönüş kuvvetini DTH bitlerine aktaran bir rol oynar.
ROSCHEN DTH Hammers Özellikleri | |||||||
Çekiç Boyutu | Bit Shank | ROSCHEN Kodu | Bağlantı İpliği | Uygun bit | Çalışma basıncı | Hava tüketimi | |
2 " | BR2 | ROS 11 ROS 22 | RD50 kutusu | ¢70-¢90 mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / dakika |
1.0Mpa | 4m3 / dakika | ||||||
1.4Mpa | 5m3 / dakika | ||||||
3 " | DHD3.5 | ROS 32 | API 2 3/8 "Kayıt | ¢90-¢110 mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3 / dakika |
COP32 / COP34 | |||||||
M30 | 1.5Mpa | 9m3 / dakika | |||||
4 " | DHD340 | ROS 34 | API 2 3/8 "Kayıt | ¢110-¢135 mm | 1.0-2.5Mpa | 1.0Mpa | 6m3 / dakika |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3 / dakika | |||||
M40 | 2.4Mpa | 15m3 / dakika | |||||
5 " | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Kayıt | ¢135-¢155 mm | 1.0-2.5Mpa | 1.0Mpa | 9m3 / dakika |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3 / dakika | |||||
M50 | 2.4Mpa | 23m3 / dakika | |||||
6 " | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Kayıt | ¢155-¢190 mm | 1.0-2.5Mpa | 1.0Mpa | 10m3 / dakika |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3 / dakika | |||||
M60 | 2.4Mpa | 28.5m3 / dakika | |||||
8 " | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Kayıt | ¢ 195- ¢ 254 mm | 1.0-2.5Mpa | 1.0Mpa | 15m3 / dakika |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3 / dakika | |||||
SD8 | 2.4Mpa | 34m3 / dakika | |||||
M80 / M85 | |||||||
10 " | SD10 | ROS 100 | API 6 5/8 "Kayıt | ¢254-¢311 mm | 1.0-2.5Mpa | 1.0Mpa | 22m3 / dakika |
Numa100 | 1.8Mpa | 40m3 / dakika | |||||
ROS 100 | 2.4Mpa | 55m3 / dakika | |||||
12 " | DHD1120 | ROS 120 | API 6 5/8 "Kayıt | ¢305-¢445 mm | 1.0-2.5Mpa | 1.0Mpa | 30m3 / dakika |
SD12 | 1.8Mpa | 56m3 / dakika | |||||
Numa120 | 2.4Mpa | 78m3 / dakika | |||||
Notlar: | |||||||
API, Metzke, Remet, Fabe ipliği mevcuttur! | |||||||
DTH Hammer'ın herhangi bir özel tip şaftı istek üzerine temin edilecektir. |
ROS DHD340 DTH çekiç teknik verileri | ||||
Net ağırlık | Dış çap | Bitsiz DTH çekiç uzunluğu | 18 barda frekans | |
38,00 kg | 99 mm | 881 mm | 31 HZ | |
Rec.delik büyüklüğü | Çalışma basıncı | Hava tüketimi: M3 (CBM) / dak | ||
108 mm - 130 mm | 8 çubuğu-30 çubuğu | @ 10 bar | @ 18 çubuğu | @ 24 çubuğu |
5 | 10.2 | 15 |
Uzman üretici ve DTH delme aletleri tedarikçisi olarak
ROS DHD serisi DTH çekiç, DHD şaftlı DTH bitlerine uyabilir.Optimize edilmiş ve sağlam tasarımı sayesinde, buna ek olarak, üstün malzeme DTH çekicinin piyasadaki geleneksel DTH çekicinden daha uzun ömürlü, daha az hava tüketimi ve% 15 daha yüksek penetrasyon hızı sağlar.
