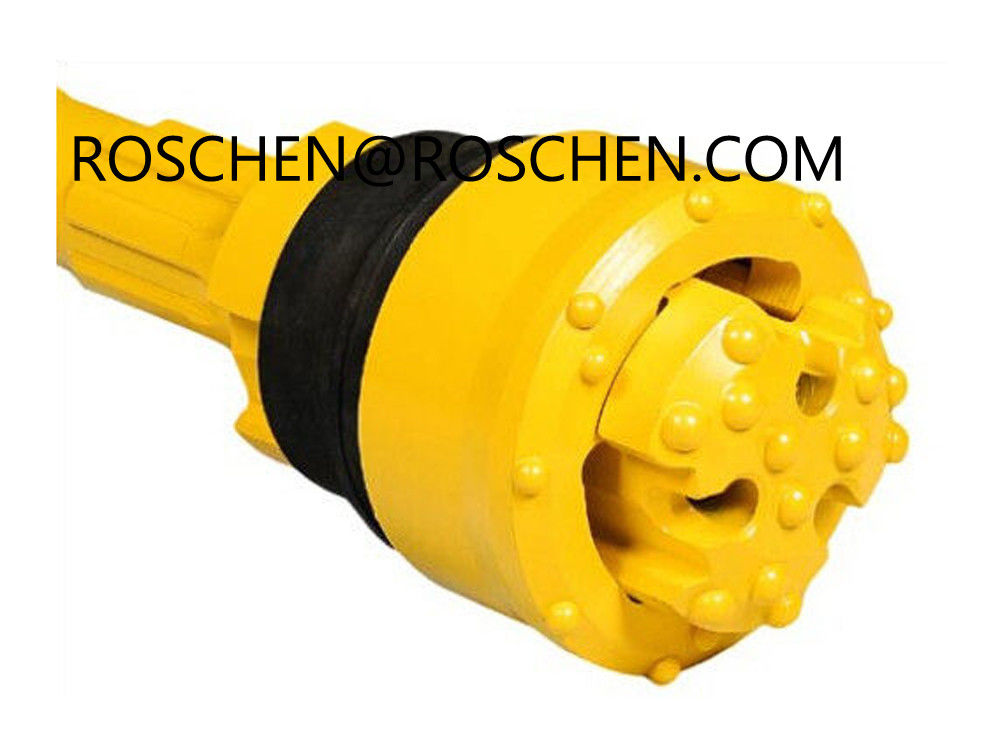

Örtü Matkap Ucu örtü sondaj sistemi 70mm - 400mm OD

Aşırı Yük Matkap Sistemi

Stratex Sisteminin Montajı

Stratex Delme Yöntemi, havalı döner sondaj kulelerinde ve çoğu üreticinin kuyu içi çekiçlerinde kullanılır.Matkap çubuğu, bir değiştirme alt veya döner alt kullanılarak teçhizat üstü tahrikine bağlanır.Matkap çubuğu daha sonra aynı yöntemle delik altı çekicine bağlanır.Kılavuz cihaz gövdesini yerleştirmek için ayna somunu ve ayrık halkalar çıkarılır ve ayrık halkalar ile ayna somunu değiştirilerek sabitlenir.

Kapalı konumdaki oyucu ucu şimdi muhafaza pabucuna yerleştirilmiştir.Vurmalı çekiç, deliğin dibinde olduğundan, doğrudan matkap ucunun üzerinde çalıştığı için, muhafaza borusunu aşağı çekme kuvveti, muhafaza pabucu vasıtasıyla aktarılır.Matkaptan gelen egzoz havası, gevşek kesikleri kılavuz cihazdaki oluklar boyunca yeniden yönlendirerek, bunları sondaj çubuğu ile muhafaza duvarı arasında, muhafaza borusuna bağlı olan boşaltma başlığından dışarı doğru iter.Bir boşaltma başlığı kullanarak delme işlemi yalnızca daha güvenli değil, aynı zamanda çevre açısından daha temizdir.Stratex, kesmenin kaldırılmasına yardımcı olmak için köpük veya su ile kullanılabilir.

İyi Kızarma

İyi Yıkama, herhangi bir başarılı delme işlemi için veya aşırı yüklü bir delme sistemi kullanıldığında çok önemlidir.Stratex Sistemi, kılavuz cihazının üstünde ve altında hava jetleri sağlayarak, oyucu ucunun yüzü boyunca bir vakum oluşturarak, daha büyük dairesel hızda kesikleri kaldırır.Pilotun ve oyucu ucunun yan tarafındaki gösterge karbürleri, kesimleri, çoğu delikten çıkarılan daha ince parçacıklar halinde ezer.Kalan kesimler boşluğun duvarlarına geri zorlanır ve delikten daha az malzeme çıkarılır.

Avantajları:

• Kırıcının sıkışmasını ve tork problemlerini önleyen, kılavuz cihaz üzerinden kesiklerin verimli bir şekilde çıkarılması
• İnce kesimlerin uç sistemi ve muhafazanın etrafından çıkarılması daha az sürtünme yaratır ve daha derin derinlikler ve daha kolay kasa çıkarma sağlar
• Kesmenin kaldırılmasında artan vakum sayesinde dolaşım sorunlarından kaynaklanan kayıplarda azalma
• Benzersiz uygulamalar için, oyucu pilot sistemindeki hava akışı değiştirilerek dairesel hız artırılabilir

1. Tek parça oyucu ve pilot uç
2. Tek parça kılavuz cihazı ve şaft
3. Ayakkabı kılıflı kasa
4. Muhafaza
5. Kelebek somun merkezleme sistemi
6. Matkap çubuğu
7. Gövde adaptörü
8. Boşaltma kafası
9. Döner alt

halka şeklindeki hava hızı (fpm) =

tüketilen serbest hava (cfm) x 144

halka alan (inç kare) *

Sondaj Çubuğu

Silecek Kapağı
Silecekler

Deşarj Gövdesi

Deşarj Kelepçesi
Adaptör

Boş Muhafaza Sonu

Adaptör Kelepçesi

Değiştirilebilir Tutucular

Pin Sonu

Kutu Sonu

Muhafaza

Hammer Shank

Kılavuz Cihaz

Gövde Pabucu

Oyucu Bit

Stratex Sistemi, eksantrik bir şaft üzerinde sağa doğru yarım tur döndürerek dışa doğru tam açık konuma hareket eden tek parçalı bir oyucu ve pilot uç kullanır.

Bu oyucu pilot bit sistemi, mahfazanın çapından daha büyük çaplı bir delik açar.Oyucu pilot ucu matkapla delerken gövde aynı anda deliğe indirilir.Pilot bit, çekiçle delerken 10 ila 40 rpm'de döndürülür.

Belirlenen delme derinliğine ulaşıldığında, oyucu pilot bit sistemi, hafif bir gerilim uygulayarak ve delme dönüş yönünü ters çevirerek mahfazaya geri çekilir.Rayba pilot bit sisteminin tasarımı, pilot bitin kaybını neredeyse imkansız kılan kapalı bir yataklama yöntemi içerir.Kapalı pozisyondaki bu bit sistemi, kasa pabucu ve kasadan kolayca çıkarılır.

Çalışma
Durum

Geri çekildi
Durum

Bazı dizi örnekleri aşağıdaki gibidir:

365

240

190

140

90

365

215

165

115

365

215

140

90

Stratex Sistemi (mm)

70

80

90

115

140

165

190

215

240

365

Normal Maks - Delik Derinliği (ft)

200

250

300

500

500

500

500

-

-

-

1. Sıkı kalite kontrolü ile en yüksek kalitede malzemeden üretilen tek parçalı gövde ve kılavuz cihaz.

2. Hava jetleri, oyucu pilot bit çalışmasının açılma ve geri çekilmesindeki herhangi bir arızayı ve oyucu pilot bit sistemi üzerindeki kesiklerin temizlenmesini önlemek için kullanılır.

3. Eksantrik ucun dışa doğru döndürülmesini veya muhafazaya geri çekilmesini kolaylaştırmak için sızdırmaz yatak sistemi.

4. Pabuçlu kasa: Kasa düz veya dişli uçlu olabilir.

5. Kesikleri temizlemek ve tam delme yüzü teması sağlamak için doğrudan kilit sisteminin üzerinde oluklu baypas.

6. Oyucu ucundaki konik omuz, mahfaza bağlanmasını ortadan kaldırır ve oyucu ucunun mahfaza içine geri çekilmesine yardımcı olur.

7. Sıkı kalite kontrolü ile en yüksek kalitede malzemeden üretilen tek parçalı rayba ve pilot uç.

8. Ağır hizmet, tek parçalı pilot ve rayba ucu üzerinde koruma karbürlerini ölçer.

9. Ağır hizmet tipi pilot ve oyucu ucu üzerinde kubbe karbürler.

Eş merkezli delme bir gereklilik olduğunda kullanılır:

• Yüksek performanslı delme
• Tek parça oyucu
• Tek parça kılavuz cihaz
• Sert ısıl işlem görmüş alaşımlı çelikten yapılmıştır
• Agresif bir tungsten karbür uçlar dizisi ile çivili
• Ayak başına daha düşük delme maliyetleri
• Garantili performans *
• Garantili hizmet
• Geniş aksesuar yelpazesi
• Sıkı kalite kontrollü koşullar altında üretilmiştir

* Üreticinin önerileri ve spesifikasyonları ile birlikte kullanıldığında.

Araç
Boyut

Muhafaza
OD (IN)
a

Nominal
Kasa Boyutu
(İÇİNDE)

Muhafaza
Duvar

Muhafaza
İ / d göster
b

Delik
Dia.
c

70 mm

3.5

3.0

.216

2.75

3.75

80 mm

4.0

3.5

.266

3.125

4.875

90 mm

4.5

4.0

.237

3.625

5.0

115 mm

5.563

5.0

.258

4.5

6.125

140 mm

6.625

6.0

.280

5.5

7.5

165 mm

7.625

7.0

.301

6.5

8.75

190 mm

8.625

8.0

.322

7.5

9,75

210 mm

9,625

9.0

.342

8.350

11.0

215 mm

10.0

9.5

.350

8.625

11.125

240 mm

10.75

10.0

.365

9.525

11.25

Stratex Matkap Sistemleri için Önerilen Maksimum Hava Basıncı

Stratex'in kuyu deliği çekiçli delme işlemleri için önerilen maksimum hava basıncı, 210 psi'ye eşit olan 12 bar'dır.

Dönme hızı, Stratex bitinin boyutuna ve delinmekte olan formasyona bağlıdır.Formasyon değiştikçe dönüş hızının da değiştirilmesi gerekebilir.Tablo, çeşitli Stratex boyutları için önerilen dönüş hızlarını gösterir.

Stratex Sistemi (mm)

70

80

90

115

140

165

190

215

240

280

Hız (rpm)

20 - 40

10 - 25

Stratex Sistemi (mm)

70

80

90

115

140

165

190

215

240

280

Minimum Tork (ft / lb)

570

600

663

1470

2200

2950

4000

4000

4000

7000

Takım Boyutu

Kasa Boyutları

Sürücü Pabucu Kimliği
(B)

Sürücü Pabucu Uzunluğu
(C)

Muhafaza Mesafesi Kılavuzu
(D)

Oyulmuş Çap
(E)

Bit
Boyut
(F)

Muhafaza Mesafesi Kılavuzu
(D)

Nominal Boyut

OD
(A)

Duvarlar
(S)

70

3

3.50

.216

2.750

2.5

4.25

3.75

2.75

2.968

80

3.5

4.0

.237

3.156

2.75

4.5

4.375

3

3.437

90

4

4.5

.247

3.650

3.5

5

5

3.5

3.937

110

5

5.562

0,375

4.375

5.5

7,50

6.125

4.25

4.75

115

5

5.562

.258

4.575

5.5

7,50

6.125

4.25

4.937

132

6

6.625

.432

5.188

5

7.75

7.5

4.875

5.593

140

6

6.625

.280

5.575

5

7.75

7.5

5.125

5,937

142

7

7

.498

5.575

5

7.625

7.875

5,25

5.875

150

7

7

.272

5,937

5

7.625

7.875

5,25

6.375

160

7

7.625

.500

6.036

5.5

8.25

8.75

6.125

6.500

165

7

7.625

.301

6.575

5.5

8.25

8.75

6.25

6.937

180

8

8.625

.500

7.075

6

8.75

10

6.75

7.535

190

8

8.625

.277

7.575

6

8.75

10

7.375

7.937

200

9

9,625

.500

7.937

6

9

11

7.625

8.437

210

9

9,625

.342

8.312

6

9

11

8

8.845

215

10

10

.250

8.625

6

9

11

8

9.250

230

10

10.75

.500

9.050

7

10.25

11.75

8.75

9,625

235

10

10.75

.365

9.275

7

10.25

11.75

9

9,890

250

11

11.75

.500

10

7

10.75

13.25

9,625

10.62

260

11

11.75

0,375

10.25

7

10.75

13.25

10

10.87

280

12

12.75

.500

10.937

7

11

14.5

10.625

11.56

300

13.37

13.375

.430

*

8

12

15

10.625

*

310

14

14

.500

12.25

8

12

15.75

12

12.87

360

16

16

.500

14.25

10

14.25

18

14

14.87

410

18

18

.500

*

10

*

20

15

*

420

18.62

18.62

.430

*

10

*

20.37

15

*

455

20

20

.500

*

11

*

22

17.5

*

510

22

22

.500

20.075

11

16

24

18

*

560

24

24

.500

22.075

11

16.5

26

20

22.75

610

26

26

.500

23.875

12

17

28

22

*

660

28

28

.500

25.875

12

17.5

30

24

*

710

30

30

.500

27.875

12

19

32.5

26

*

760

32

32

.500

29.875

14

21

34.5

28

*

810

34

34

.500

31.875

14

21.5

36.5

30

32.62

860

36

36

.500

33.75

14

23

38.5

32

*

1000

42

42

.500

39.375

16

*

44.5

38

*

1150

48

48

.500

45.375

16

*

51

42

*

Geniş çap için kullanılan en yeni eşmerkezli rayba altı

Gereksinimler:

• Yüksek performanslı delme
• Beş adet geri çekilebilir kanat
• Sert ısıl işlem görmüş alaşımlı çelikten yapılmıştır
• Agresif bir tungsten karbür uçlar dizisi ile çivili
• Ayak başına daha düşük delme maliyetleri
• Garantili performans **
• Garantili hizmet
• Geniş aksesuar yelpazesi
• Nitelikli, özverili personel
• Sıkı kalite kontrollü koşullar altında üretilmiştir
• 20 "den başlayan boyutlar
• Özel boyutlar mevcuttur

Takım Boyutu

Kasa Boyutları

Sürücü Pabucu

Sürücü Pabucu Uzunluğu

Gövde Dağılımı Kılavuzu

Oyulmuş Çap

Kılavuz OD

DIM
(mm)

Nominal Boyut

OD

Max
Duvar

460

20

20.000

0.500

18.125

9.000

14.00

21.250

18.750

510

22

22.000

0.500

20.125

10.000

15.50

23.250

20.750

560

24

24.000

0.500

22.125

10.000

15.50

25.250

22.750

610

26

26.000

0.500

24.125

11.000

16.50

27.250

24.750

660

28

28.000

0.500

26.125

12.000

17.50

29.250

26.750

710

30

30.000

0.500

27.875

12.000

19.00

32.500

*

760

32

32.000

0.500

29.875

14.000

21.00

34.500

*

810

34

34.000

0.500

31.875

14.000

21.50

36.500

36.620

860

36

36.000

0.500

33.750

14.000

23.00

38.500

*

1000

42

42.000

0.500

39.375

16.000

*

44.500

*

1150

48

48.000

0.500

45.375

16.000

*

51.000

*
