Çekirdek Barrel
>
|
| Menşe yeri | Almanya |
| Marka adı | ROSCHEN |
| Sertifika | ISO, API |
| Model numarası | AQ, BQ, NQ, HQ, PQ, T36, T46, T56, T66, T76, T86, HWF, PWF, SWF, UWF, ZWF, RWT, EWT, AWT, BWT, NWT, |

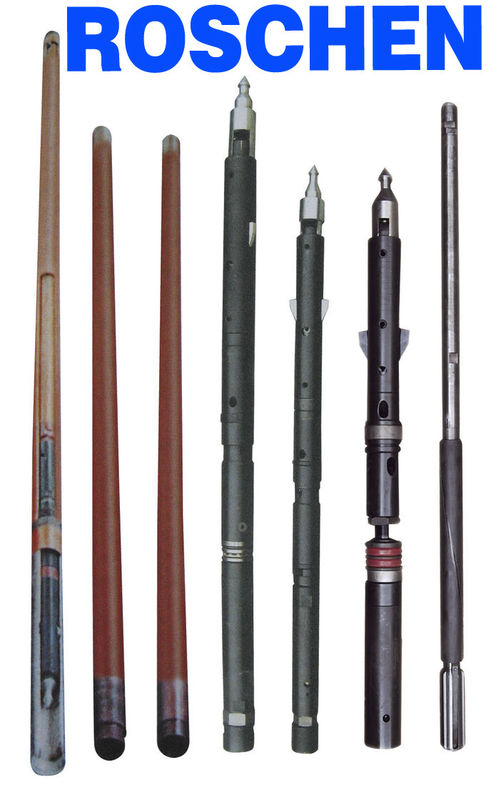

Bölünmüş Tüp NQ3 HQ3 PQ3 ile 5 ft 10 ft Üçlü Tüp Çekirdek Barrel Meclisi
Bölünmüş Tüp NQ3 HQ3 PQ3 Kablolu Çekirdek Barrel Üçlü Tüp Çekirdek Barrel
Kablolu Çekirdek Barrel Üçlü Tüp Çekirdek Namlu 5 ft, Bölünmüş Tüp NQ3 HQ3 PQ3 ile 10 ft
Bölünmüş Tüp NQ3 HQ3 PQ3 Kablolu Çekirdek Barrel Üçlü Tüp Çekirdek Barrel
Satılık Üçlü Tüp Çekirdek Namlu açıklaması:
NQ3 HQ3 PQ3 üç çekirdekli variller genellikle yumuşak oluşumlar için çekirdek geri kazanımını en üst düzeye çıkarmak için tasarlanmış, geoteknik amaç için kullanılır ve bu seri karotiyer iyi sondaj özelliği, yüksek kurtarma verimliliği ve düşük tüketim avantajlarına sahiptir.
Dış boru montajı ve iç boru tertibatından oluşur. İhracat standart kontrplak kutu, bu HQ serisi karotiyer için kullanılır.
1. CORE BARREL
ÇOKLU HAVA KONFİGÜRASYONU VE UYGULAMASI:
Çekirdek namlu düzeneği, iç boru grubu ve dış boru grubundan oluşur.
İç tüp grubu, delme işlemi sırasında çekirdek numuneyi toplar ve dış boru grubundan bağımsızdır.
İç tüp grubu şunlardan oluşur:
Dış boru grubu daima deliğin altında kalır ve sondaj işlemi sırasında iç tüp grubunu barındırır.
Dış tüp grubu, çekirdek namlu bileşenlerinin kalanından oluşur:
Split Tüplü Çift Tüplü Çekirdek-varil, bu tip çekirdek-variller, yukarıda bahsedilenle aynı gruptan oluşur, ancak iç tüpün içine yerleştirilmiş bir iç tüp astarı veya bölünmüş tüp denen üçüncü bir tüp kullanır.
| Dizi | model | Matkap ucu (mm) | sıkacak | Dış tüp | İç tüp | Ağırlık birimi | |||
| İç çap | Dış çap | Dış çap | Dış çap | İç çap | Dış çap | İç çap | Kg / grubu | ||
| CQ serisi karotiyer | BQ | 59.5 | 36,5 | 60 | 57.2 | 46 | 42.9 | 38.1 | 45 |
| NQ | 74.6 | 47.6 | 75.8 | 73 | 60.3 | 55.6 | 50 | 65 | |
| HQ | 95.6 | 63.5 | 96 | 92.1 | 77.8 | 73 | 66,7 | 105 | |
| PQ | 122 | 85 | 122.6 | 118 | 103 | 95.3 | 88.9 | 150 | |
| Boart Longyear Çekirdek Barrel Sistem Boyutları | ||
| BOYUT | ÇEKİRDEK Ø | DELİK Ø |
| AQTK | 35,5 mm (1-3 / 8 inç) | 48 mm (1-7 / 8 inç) |
| BQ | 36,4 mm (1-7 / 16 inç) | 60 mm (2-3 / 8 inç) |
| BQTK | 40,7 mm (1-5 / 8 inç) | 60 mm (2-3 / 8 inç) |
| NQ | 47,6 mm (1-7 / 8 inç) | 75,7 mm (3 inç) |
| NQTK (NQ2 ") | 50,6 mm (2 inç) | 75,7 mm (3 inç) |
| NQ3 | 45 mm (1-3 / 8 inç) | 75,7 mm (3 inç) |
| HQ | 63,5 mm (2-1 / 2 inç) | 96 mm (3-3 / 8 inç) |
| HQ3 | 61,1 mm (2-3 / 8 inç) | 96 mm (3-3 / 8 inç) |
| PQ | 85 mm (3-3 / 8 inç) | 122,6 mm (4-7 / 8 inç) |
| PQ3 | 83 mm (3-1 / 4 inç) | 122,6 mm (4-7 / 8 inç) |
| Atlas Copco Çekirdek Barrel Sistem Boyutları | ||||
| SİSTEM | ÇEKİRDEK Ø | DELİK Ø | ||
| aa | içinde | aa | içinde | |
| bir | 48,0 | 1.89 | 27,0 | 1.06 |
| B | 59,9 | 2.36 | 36,4 | 1.43 |
| N- | 75,7 | 2.98 | 47,6 | 1.88 |
| 'H | 96,1 | 3.78 | 63,5 | 2.5 |
| P | 122,6 | 4.83 | 85,0 | 3.35 |
