API 7-1 4-3/4 "Kromlu Rotorlu HDD için Alt Delikçili Çamur Motoru
API 7-1 4-3/4 "Kromlu Rotorlu HDD için Alt Delikçili Çamur Motoru
Ürün Tanımı

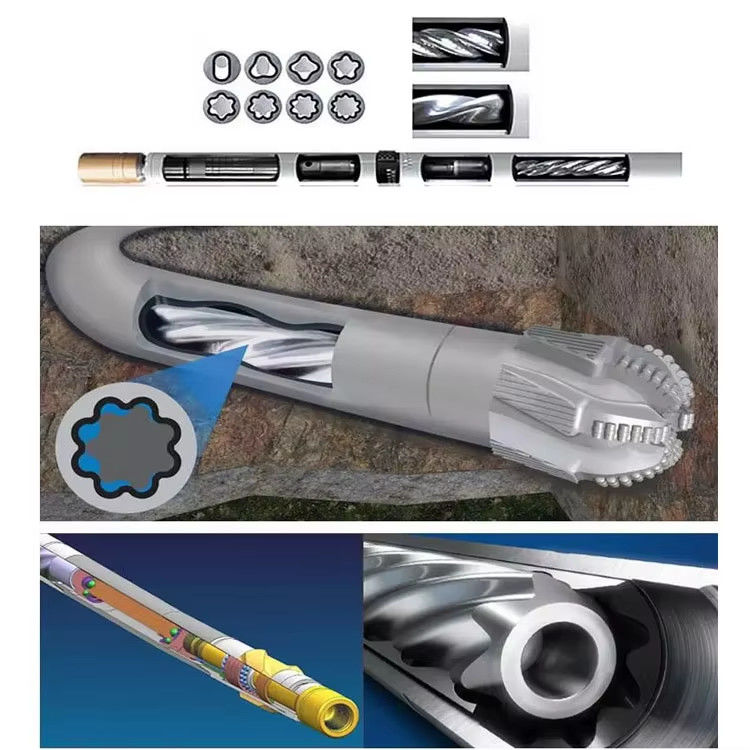

API Borma Çin Downhole Borma Çamur Motoru çamur ile çalışan bir tür çamurla çalıştırılan bir tür çamur boru aracıdır. Çamur pompasından gelen çamur, motorun içine bypass valfi yoluyla girer.ve motor giriş ve çıkış arasında bir basınç düşüşü oluşturulur, bu basınç düşüşü motor rotatörü döndürmek için sürükleyecek ve evrensel şaft ve aktarım şaftı tarafından torp ve dönme hızını bit iletecek.Downhole motor özelliği esas olarak özelliği parametrelerine bağlıdırBu ürün, geleneksel teknolojiden kaynaklanan rotorların kaplamasını önlemek için yüksek ve yeni kaplama teknolojisini kullanır. Gücü ve ömrü büyük ölçüde iyileştirilmiştir.Yönlü sondaj için uygundur yatay sondaj, kompozit sondaj, kümeler, kenarlı kuyular ve kuyu işleme vs. aşağı delik sondaj çamur motoru
24 ana boyut özelliği (statörün dış çapına göre belirlenir) ile 1 7/8 "~ 26" boyutlu kuyu için çeşitli aşağı delikli motor kümeleri: 1-11/16 ",2-1/8",2-3/8",2-7/8"3-1/8"3-1/2",3-3/4 inç.4′′,4-1/8′′, 4-3/4′′, 5′′, 5-1/4′′, 5-7/8′′,6-1/4′′,6-1/2′′,6-3/4′′, 7-1/4′′,7-3/4′′, 8′′,8-1/4′′,8-1/2′′, 9′′, 5/8′′, 11-1/4′′.
Yapı biçimi düz, tek bükümlü, çift bükümlü, açı ayarlanabilir vb. ısıya dayanıklı sıcaklık aralığı 250 ° F (120 ° C) veya 250 ° F (120 ° C) 'den az,ve 250°F (120°C) ile 355°F (180°C) arasındaAyrıca yağ bazlı çamur dayanıklı motor ve doymuş tuzlu su çamur dayanıklı motor da dahil olmak üzere tüm özellikleri sağlayabiliriz.
Teknik parametreler
Ürün parametreleri aşağı delik delme motoru, aşağı delik motoru, çamur motoru, delme motoru
4-3/4 "OD Çamur Motoru Modelleri şunları içerir:
5LZ120x7.0 ((II), 5LZ120x7.0-4.5, 5LZ120x7.0V, 7LZ120x7.0-2.2, 7LZ120x7.0-2.97LZ120x7.0-3.8
| Türü |
5LZ73 x 7.0 |
5LZ89 7.0 |
5LZ95 7.0 |
7LZ95 3.5 |
9LZ95 x 7.0 |
5LZ120 x 7.0 |
| Delik Boyutu |
- Evet. |
95~121 |
114~152 |
118~152 |
118~152 |
118~152 |
149~200 |
| İçeride |
33/4~43/4 |
41/2~6 |
45/8~6 |
45/8~6 |
45/8~6 |
57/8~77/8 |
| İpek Türü |
Yukarı |
23/8"REG |
23/8"REG |
27/8"REG |
27/8"TBG |
27/8"REG |
31/2"REG |
| Alt taraf |
23/8"REG |
23/8"REG |
27/8"REG |
27/8"REG |
27/8"REG |
31/2"REG |
| Duz basınç düşüşü |
Mpa |
1.4~7 |
1.4~7 |
1.4~7 |
1.4~3.5 |
1.4~7 |
1.4~7 |
| Flow'u Tavsiye Et |
L/S |
3 ~ 8 |
3 ~ 8 |
7 ~ 12 |
7~11 |
6 ~ 10 |
9 ~ 14 |
| Biraz döner. |
R/Min |
109 ~ 291 |
95~200 |
90~195 |
120~240 |
90~200 |
95~200 |
| Motor basıncı düşüşü |
Mpa |
2.4 |
2.4 |
3.2 |
2.4 |
2.4 |
3.2 |
| Çalışma tork |
N.M. |
460 |
628~838 |
1260~1630 |
723~960 |
750~1020 |
1480~1820 |
| Gecikme tork |
N.M. |
650 |
1300 |
2200 |
1500 |
1550 |
2440 |
| Çıktı gücü |
KW |
4.7~12.5 |
7.3 ~ 15.3 |
13.6~29.5 |
18 ~ 24 |
8.3~18.5 |
16.4~34.5 |
| Önerilen bit ağırlığı |
T |
4.7~12.5 |
2 |
2.5 |
1 |
2.5 |
3 |
| Maksimum parça ağırlığı |
T |
2.5 |
3 |
5 |
1.5 |
5 |
5 |
| Uzunluk |
Düz. |
3450 |
3570 |
4450 |
2500 |
3590 |
5085 |
| (mm) |
Tek eğri |
3450 |
|
4675 |
|
3590 |
5335 |
| Ağırlık |
Düz. |
100 |
98 |
140 |
89 |
120 |
390 |
| (Kg) |
Tek eğri |
102 |
|
150 |
|
120 |
420 |
| Türü |
5LZ165 x 7.0 |
5LZ165 x 7.0 |
5LZ172 x 7.0 |
5LZ197 x 7.0 |
5LZ210 x 7.0 |
5LZ244 7.0 |
| Delik Boyutu |
- Evet. |
213~251 |
213~251 |
213~251 |
251~311 |
251~375 |
311~445 |
| İçeride |
83/8~97/8 |
83/8~97/8 |
83/8~97/8 |
97/8~121/4 |
97/8~143/4 |
121/4~171/4 |
| İpek türü |
Yukarı |
41/2"REG |
41/2"REG |
41/2"REG |
51/2"REG |
65/8"REG |
65/8"REG |
| Alt taraf |
41/2"REG |
41/2"REG |
41/2"REG |
65/8"REG |
65/8"REG |
75/8"REG |
| Duz basınç düşüşü |
Mpa |
1.4~7 |
1.4~7 |
1.4~7 |
1.4~7 |
1.4~7 |
1.4~7 |
| Flow'u Tavsiye Et |
L/s |
20 ~ 28 |
20 ~ 28 |
25 ~ 35 |
25 ~ 57 |
35 ~ 50 |
50 ~ 75 |
| Biraz döner. |
R/min |
90~160 |
80 ~ 150 |
90~160 |
86~196 |
100~160 |
100~160 |
| Motor basıncı düşüşü |
Mpa |
2.4 |
3.2 |
4 |
4 |
4 |
4 |
| Çalışma tork |
N.m. |
2750~3960 |
3860~4980 |
5860~6970 |
7800~9350 |
9980~11900 |
12870~13970 |
| Gecikme tork |
N.m. |
6300 |
8470 |
11550 |
18690 |
19600 |
23000 |
| Çıktı gücü |
Kw |
31.6~56.2 |
37-69 arası.4 |
60.4 ~ 107.4 |
70~160 |
115~183 |
140 ~ 225 |
| Önerilen bit ağırlığı |
T |
8 |
8 |
10 |
16 |
17 |
18 |
| Maksimum parça ağırlığı |
T |
16 |
16 |
16 |
24 |
28 |
30 |
| Uzunluk |
Düz. |
5930 |
6830 |
7230 |
8470 |
8400 |
9060 |
| (mm) |
Tek eğri |
6180 |
7080 |
7480 |
8720 |
8660 |
9320 |
| Ağırlık |
Düz. |
742 |
820 |
930 |
1140 |
1460 |
1980 |
| (Kg) |
Tek eğri |
772 |
850 |
970 |
1195 |
1520 |
2050 |
Sık Sorulan Sorular
Nasıl sipariş vereceğim?
Lütfen bize detaylı bir öğe açıklaması veya Model numarası ile birlikte sorunuzu gönderin.
Eğer paketleme talebi yoksa normal ihracat standardı olarak alırız.
Size bir sipariş formu sunacağız ve sunduğunuz bilgilere göre size en uygun modeli önereceğiz.
Bize detay gereksinimlerinizi gönderin, size teklif vereceğiz.
Kaliteli bir ürün bekleyebilir miyim?
Tüm üretim ve işleme ISO 9001:2008 ve API standardına sıkı sıkıya uyar. Aynı zamanda, kalitesini sağlayan olgun üretim teknolojisi uluslararası talebi karşılıyor.Üçüncü taraf denetimini de memnuniyetle karşılıyoruz.BV, SGS ve TUV gibi.
Ödeme yapmadan önce bilmeniz gereken bilgiler:
1Ödeme yöntemleri:
T/T (Telegrafik Transfer) veya L/C görüşte
2. Nakliye yolu
Örnek siparişi: DHL/UPS/TNT/FEDEX gibi Kurye ekspres veya hava yoluyla öneririz
Toplu sipariş: hava veya deniz yoluyla öneririz.
3. Kalite Kontrolü
Kendi deneyimli QC'lerimiz var.
Her sipariş nakliye edilmeden önce sıkı bir inceleme ve test olacak.
