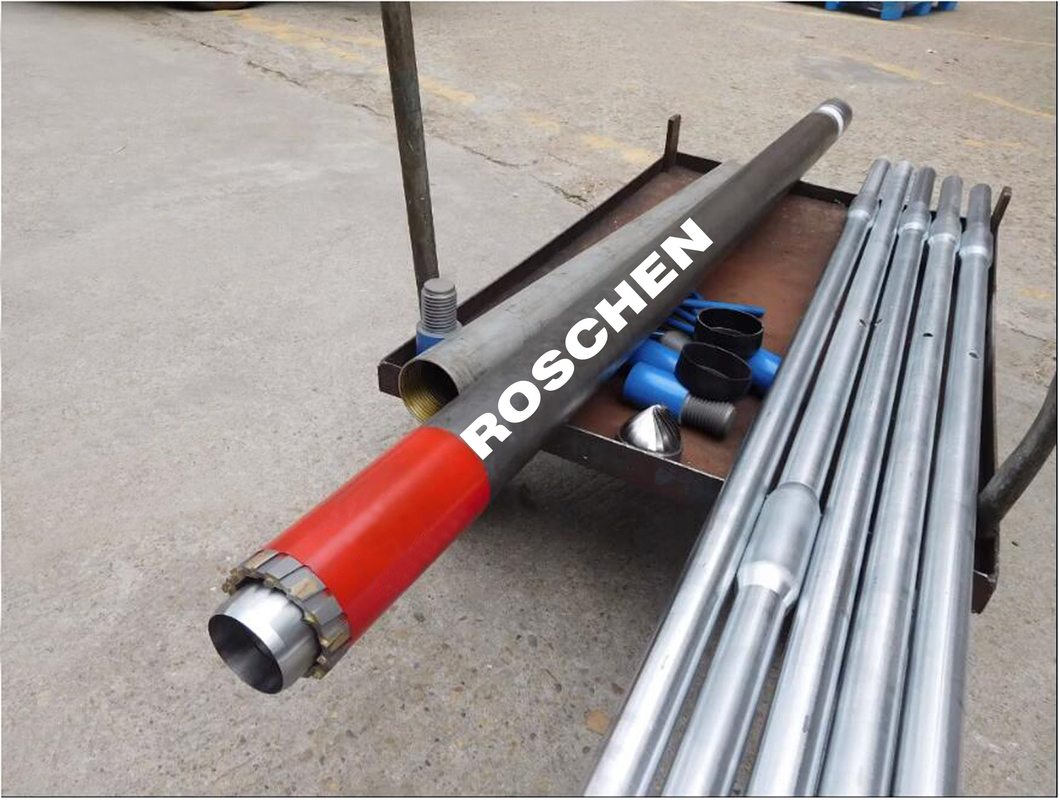

86 101 116 131 Mazier Toprak Örneklemeci Toprak toplama sondaj ekipmanları

86 101 116 131 Mazier Toprak Örneklemeci Toprak toplama sondaj ekipmanları

Mazier otomatik çekirdek fıçısı;

Otomatik Mazier Core Barrel, kum, çamur ve mermer gibi çok yumuşak topraklarda rahatsız edilmemiş çekirdek örnekleri elde etmek için tasarlanmıştır.

İç borunun içinde çekirdeği tutmak için bir PVC koreliner kullanılır ve yumuşak malzemelerin kaymasını önlemek için bir 'Köfe' yakalayıcısı kullanılabilir. 86mm, 101mm, 116mm, 131mm,146mm delik çapı ve sert kayalar için daha uygun olan T2 serisi ve T6 serisi çekirdek namluları ile birlikte kullanılabilir.

Üçlü duvarlı çekirdek namlusu kullanmak, yerden alınırken numuneyi çıkarmayı sağlar, çekirdek örneğinin rahatsız edilmemesini garanti eder.Bu nedenle bu örnekler ayrıca büyük çaplı jeoteknik laboratuvar testleri için geolojik amaçlar dışında iyi..

Mazier Core Barrel Mazier çekirdek fıçı çekirdek bitin önüne yansıtılan ayakkabı kesimi gösterir. Mazier'in otomatik çekirdek fıçı, çok yumuşak topraklarda rahatsız edilmemiş çekirdek örnekleri elde etmek için tasarlanmıştır.Bu çekirdek namlu bir bahar iç boru montajı var. Yumuşak oluşumlarda sondaj yaparken, kaldırma çekirdeği kesi, bitin önüne 50 mm'ye kadar uzanır ve bir kesme ayakkabısı gibi davranır. Yumuşak çekirdek sudan korunur.Kaynak iç boru basınç altında yüklenir ve iç boru geri çekilirPVC koreliner, çekirdeği korumak için iç borunun içinde kullanılır ve yumuşak malzemelerin çıkmasını önlemek için bir " sepet " yakalayıcısı kullanılabilir.Bu tür çekirdek varil Avrupa ve Avustralya'nın bazı bölgelerinde yaygın olarak kullanılır ve yumuşak oluşumlarda% 100 geri kazanım sağladığı bildirilmiştir101 mm'lik bir delik çapında ( çekirdek 74 mm) mevcuttur ve sert kayalar için daha uygun olan T2-101 ve T6-101 çekirdek namluklarıyla birlikte kullanılabilir.Mazier ile elde edilen 74 mm çaplı çekirdek, yaygın olarak kullanılan laboratuvar üç eksenli test ekipmanlarıyla uyumludur..

101mm Tek Döner Üçlü Mazier Örnekleyici Kumtaşı ve Yumuşak Kaya için

M101 TC (Tungsten Karbid) çekirdek bitleri elmas kadar sert kesim ortamına sahip değildir, bu nedenle sınırlı bir uygulama alanına sahiptir; they are a very cost effective choice for drilling softer unconsolidated formations and is applied primarily in geotechnical soil investigation or for core drilling in overburden layers that are composed mainly of clayForsun TC Core Bit'in tacı, tungsten karbid giyim yastıkları ile sert, aşınmaya dayanıklı bir matris gövdesinden oluşur.

Mazier örnekleyici M101 çekirdek namlusunun bileşenleri:

1. Atık tüpü
2. Baş Toplantısı
3Dış tüp
4İç tüp.
5Plastik kaplama.
6- Stabilizatör.
7- Ayakkabı kesiyorum.
8Çekirdek Bit.

Açıklamalar:

Mazier 101 çekirdek fıçı, iç boru çekimi ile tek döner üçlü tüp çekirdek fıçıdır.
Çok çeşitli kesme ayakkabı uzunluğu mevcuttur.

Uygulama:
Kil, çamur taşı, kumtaşı ve yumuşak kaya oluşumları için uygun.
Mazier çekirdek namlusunun özelliği yüksek çekirdek geri kazanımı ve küçük numune rahatsızlığıdır.
