Ns-DMA/B Elektronik İnklinometre, sondaj deliğinin eğim açısını, yönünü ölçmek için

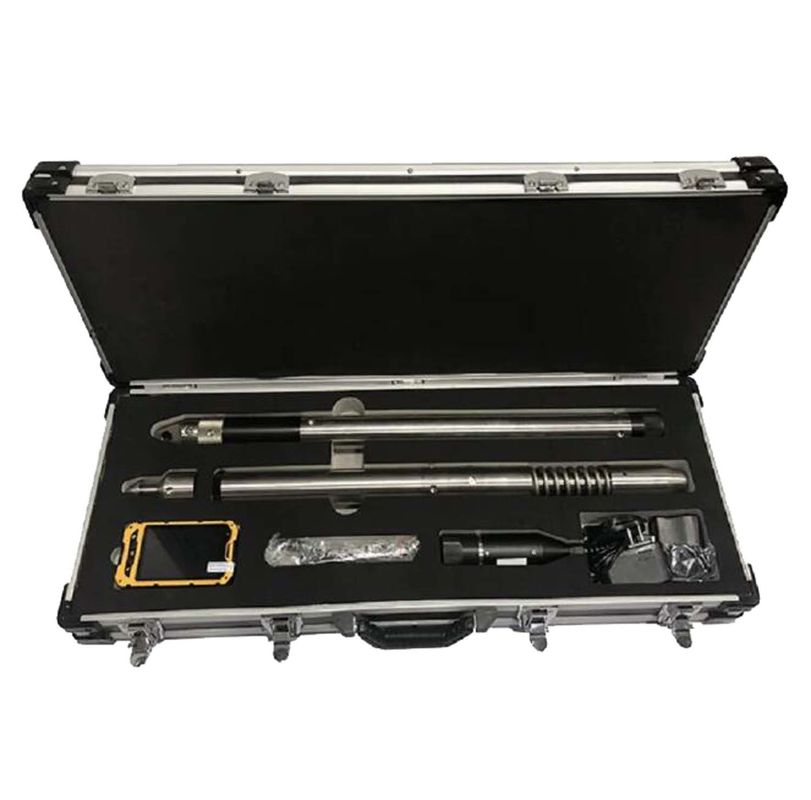

Ns-DMA/B Elektronik İnklinometre
Ürün Açıklaması
NS-DMA/B Elektronik İnklinometre
1.1 İşlevler ve Uygulama
Sondaj deliğinin veya sondaj sırasında belirli bir konumun sonunda eğim açısını, manyetik çalışma yüzeyinin yönünü ve yüksek taraf çalışma yüzeyinin yönünü ölçmek.
Petrol, kömür madeni, sulama tesisi alanlarında kuyu deliği sondajı araştırması için yaygın olarak uygulanır.
1.2 Özellikler
Ø Çeşitli operasyonel amaçlar için:
Farklı harici koruyucularla donatıldığında, hem askıda ölçüm hem de kendi kendine yüzen ölçüm için çeşitli araştırma amaçlarını karşılar.
Ø Yüksek hassasiyet ve güvenilirlik:
İnclinometrenin ana parçası olarak, şok önleyici bir ivmeölçere sahip hızlanma sensörü, yüksek doğrusallık, düşük sıcaklık sapması ve iyi tekrarlanabilirlik vb. özelliklere sahiptir.
Ø Güç kesintisi koruması:
Sarsıntılar veya basınçlar nedeniyle oluşan güç kesintisi, operasyonel kesintiye veya veri kaybına neden olmaz.
Ø Dinamik performans:
Hem dinamik hem de statik performansta mükemmel veri toplama ve işleme.
Ø Şok ve darbe direnci:
Harici çoklu titreşim dirençli tampon, hem radyal hem de eksenel.
Ø Düşük sıcaklık ortamına uygun: -40ºC'de normal performans
Ø Derin kuyu ölçümü:
Isı yalıtım koruyucusu ile donatılmış, 250ºC'de, 125MPa altında normal çalışma
1.3 Özellikler:
Ф32 ve Ф27
1.4 Çalışma koşulları:
Sıcaklık: -40ºC~125ºC (ısı yalıtım koruyucusu ile maks. 250ºC);
Şok direnci: ≤4.5g,10~100Hz
Darbe direnci: ≤2000g, 0.5ms
2. Teknik Parametreler
| Öğe |
Aralık |
Hassasiyet |
Durum |
| |
|
|
|
| Eğim |
0~180° |
±0.1° |
|
| |
|
|
|
| Azimut |
0~360° |
±0.5° |
Kuyu eğimi≥6° |
| |
|
|
|
| Yüksek taraf çalışma yüzeyi |
0~360° |
±0.1° |
Kuyu eğimi≥6° |
| |
|
|
|
| manyetik çalışma yüzeyi |
0~360° |
±0.5° |
Kuyu eğimi≤8° |
| |
|
|
|
| Sıcaklık |
-40~125ºC |
±1ºC |
|
Diğer parametreler
Gerilim: DC6V~DC8V
Elektrik: DC5V altında, bekleme durumu≤30mA, veri toplama≤150mA
Sıcaklık: -40~125ºC
Darbe direnci: 2000g, 0.5ms.
Şok direnci: 10g, 20~100Hz.
Dinamik performans: titreşim ivmesi 3g, frekans 20Hz olduğunda, olası eğim hatası: statik ölçümle karşılaştırıldığında ≤0.2°.
Gecikme Aralığı: 1~99dk, minimum 1dk;
Aralık kapsamı: 1~99sn, minimum 1sn (yalnızca çoklu atış için)
Maks. örnekleme: 3600 nokta (yalnızca çoklu atış için)
Sürekli çalışma süresi: min 20 saat (yalnızca çoklu atış için)
3. Şarj edilebilir pil varili
Tek atış için
Gerilim çıkışı: DC7.2V.
Elektrik çıkışı: ≥500mAh
Çalışma Sıcaklığı: -40~125ºC
Şarj veya deşarj süreleri: ≥800 kez
Şarj süresi: 2~4S
Deşarj süresi: ≥30dk
Çoklu atışlar için
Gerilim çıkışı: DC6V
Elektrik çıkışı: ≥2000mAh
Çalışma Sıcaklığı: -40~125ºC
Şarj veya deşarj süreleri: ≥800 kez
Şarj süresi: 16~17S
Deşarj süresi: ≥12s
