Gardner Denver Universal Jumbo Twin Boom Paralel delik delme için sondaj makinesi

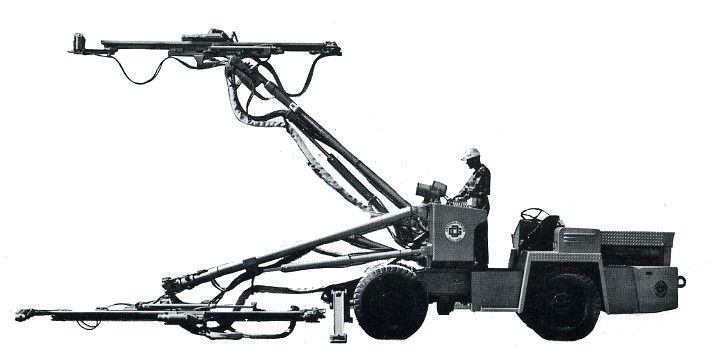

Gardner-Denver Üniversal Jumbo İkiz Boom Matkabı

Gardner-Denver Paralel delikler delmek için Universal Jumbo Twin Boom Matkap ucu

Gardner-Denver Paralel delikler delmek için Universal Jumbo Twin Boom Matkap ucu

Çok yönlülük

Gardner-Denver Jumbo çok amaçlı bir makinedir ve paralel delikler delme gibi yalnızca bir işlevle sınırlı değildir. Evrensel, adından da anlaşılacağı gibi yanık kesikleri, V-kesikleri, çapraz kesikleri, kesikleri, kaya delik deliklerini vb. Inceltiyor.

Sağlamlık

Ağır hizmet tipi alt takım tek parça rijit yapısal çerçeve, ağır hizmet tipi planet aksları, düşük basınçlı geniş lastikler içerir.

Manevra kabiliyeti

Kısa etkili bir hidrolik direksiyon ile kısa tekerlek tabanı kombine edilir ve dönüş yarıçapı minimuma indirilir. Jumbo'nun, dümenli direksiyon durumunda olduğu gibi "kilitleme tarafı" korkusu olmaksızın duvara yakın tramvayla hareket etmesini sağlayan otomotiv tipi direksiyon. Kompaktlık, alçak profil ve operatör tarafı oturma özelliği, makinenin başlıkları 10''ar (3,05 m) genişliğinde, yüksekliği x 9 '(2,7 m) yüksekliğinde müzakere etmesine olanak tanır.

Oldukça mobil ve son derece esnek olan Universal Jumbo, istediğiniz bileşenlerin ve seçeneklerin birleşimini sağlamak için yapı taşı tasarımını kullanıyor. Ve şartlar ve görevler değiştikçe Jumbo da değişebilir.

Bu temel matkap taşımacılığı, çeşitli "mühendislik" yapı bileşenleri kombinasyonlarını bir araya getirerek bir takım madencilik görevlerine bırakılabilir.

AĞIRLIK ● TEKNİK ÖZELLİKLER ● BOYUTLAR

Standart Universal Jumbo Bileşenleri Listesi:

1. Ağır Hizmet Alt Arabası
2. Kontrol Konsolu ve Sayaç Vagonları
3. Hidrolik Outriggers
4. Model JHPU Hidrolik Pompa
5. Model 1028560 Uzaktan Matkap Kontrolleri
6. Model 154200 10 Galon Kaya Petrol Yağlayıcı Yağ Deposu
7. Sondaj Ekipmanları

İki Model JTI Rota Bomları:

1. İki Model DPT Pozisyonlandırıcı, 5 'besleme uzantısı
2. İki Model 2MSM120R Beslemesi
3. İki Model PR55 Matkaplar

Tasarım Özellikleri ve Teknik Özellikleri:

1. 4 tekerlekten çekiş.
2. Hidrolik direksiyon.
3. Güç frenleri.
4. Deutz Model F620912 W Hava Soğutmalı Dizel Motor.
5. İsteğe bağlı hız aralıklarıyla 4 ileri ileri / geri vites.
6. Titreşime dayanıklı armatürlerin altındaki projektörleri delin.
7. Taşıyıcı sersemletici ışıklar.
8. Operatör konsolu, uygun çalışma için gruplandırılmış valfler ile.
9. Armatürlere erişim için salınım tipi hidrolik valf bağlantıları.
10.Side oturma.
11. Su partisi veya oksi-katalizör seçimi, USBM onaylıdır.
12. Hassas regülasyon ve besleme ve matkap kısma için döner hava valfleri.
13. Değişik zemin koşulları için basınç kontrollü besleme valfleri.
14. Hava ve hidrolik basınç göstergeleri koruyucu kapaklarla.
15. 15:00 x 22.5 HRL Lastikler
16. 10 galonluk (37,8 litr.) kapasiteli yağlama yağı deposu, matkaplara, beslemelere ve hava motorlarına ayrı ayrı yağ akışının düzenlenmesine
17. Hidrolik Outriggers
18. Hidrolik güç her zaman dizel motor veya harici hava kaynağı ile temin edilebilir.
19. Maksimum hız 4.2 MPH (7.4 km / saat.).
20. Derecelendirme -% 35.
21. Yaklaşık işletme ağırlığı - 32,000 lbs. (14.500 kg.).

JT144 / DPT

Bom ve Pozisyoner Kombinasyonu


Teknik parametreler:

1. JTI-DPT Boom ve Pozisyoner Kombinasyonu, tam yüz kapsamı için roll-over-type bir bomdur
2. 360º devrilme kabiliyeti; Tam daire kapsama paterni; Kör noktaları ortadan kaldırır
3. Her iki yönde dönme, hortum koşum takımının hasar veya bükülmeden temiz tutulmasını sağlar
4. Rollover, tünel yüzünün alt kısmındaki alt ayak parmak deliklerine ulaşır
5. Tamamen kapalı dönme mekanizması, enkazın Boom'un sıkışmasını önler.
6. Geniş bir RANGE delici bileşen, besleme ve matkap Bom üzerine monte edilebilir; Sağ veya sol elle montaj seçimi; Dikey veya yatay ayraç
7. Hidrolik olarak çalıştırılan, kolaylıkla kontrol edilen; Hızlı ve POZİTİF konumlandırma için tüm silindirler, güç kaybı veya hidrolik sıvı sızıntısı durumunda bomu ayarlanmış konumda KİLİTLEÇME kontrol valfleri içerir
8. Matkap konumlandırıcı bumdan çıkartılabilir; Stok birimleriyle değiştirme maliyetli kesintileri azaltır ve bakım programlarına yardımcı olur
9. Sert yapı; Besleme ve delme bileşenleri için RIGID bir montaj sağlar; HASSAS sondaj; Aşınmayı azaltır; Daha uzun beslemeler ve daha büyük matkaplar monte eder
10. Basit bakım; Tüm döner derzler kolaylıkla yağlanır veya değiştirilebilir; Ana bileşenlerin maksimum SERVICE ömrünü garantileyin
11. Çoklu Boom; Maksimum kapsama paterni sağlamak için birkaç ünite tek bir jumbo teçhizat üzerinde birleştirilebilir.


Birleşim birimi olarak kullanılan JTI 144 Bom ve DPT Konumlandırıcı, maksimum genel ekipman kapasitesiyle sonuçlanır.

Montaj desteğinin önden görünümündeki Boom Pivot Noktası, Boom tabanına bakan sondaj yüzünden görüldüğü gibi gösterilmiştir.

JTI-DPT Boom tabanından görülen kapsama paterni, delme yüzüne bakmaktadır. Bu kapsama paterni, alüminyum gövde vidalı besleme ve standart bir boşaltma matkabı ile maksimum paralel delik delme göstermektedir. (Her kare = 1 ayak veya 305 mm)

2MSB SERİSİ

Vidalı Beslemeler

Underground Jumbos için

Sondaj Özellikleri:

Sağlam İnşaat
Güçlü, ekstra yüksek web, geniş yön Kılavuz Kabuk ve 1-1 / 2 HP In-Line Motor güvenilir servis sunar ... Yüksek dayanımlı, hafif alüminyum gövde.

Uzaktan Kumandalar veya Entegre Kontrol Valfı Seçeneği
Radyal piston Besleme Motoru, çok doğru bir şekilde kontrol edilen besleme basıncı sağlar. Uzaktan kumanda stilini veya Motor üzerinde bulunan Valve ve Handle tam kontrol valfini seçin. Ters çevirme işleminde hızlı matkap dönüş hızı.

Tam Matkap Seyahat Uzunlukları
Her delme işlemi için gereken tam Matkap sürüşünü sağlamak için Shell ve Vida uzunluklarının tamamı.
Düşük bakım
Tüm Rulmanlar, Contalar, Tamponlar ve Bağlantı Elemanları ve ayrıca dahili dişli yağlama yağı haznesinde Gardner-Denver kalite tasarımı tarafından sağlanmaktadır.

Gardner-Denver Modüler Sondaj Ekipmanlarının Geniş Aralığı:

1. Alüminyum Kablo Vidalı Besleme ve Motor
2. Güç Merkezleyicileri
3. Geniş Matkap Modelleri
4. Birden fazla ebatta kesitli matkap ucu donatımı
5. İntegral tek geçişli Matkap ucu
6. Çok Yönlü Uzaktan Kumandalı Vana Üniteleri
7. Otomatik basmalı sondaj çevrimi kontrolleri
8. Her türlü Konumlayıcı, Bom ve montaj sistemleri

Teknik parametreler:

Yüzey Matkap:

1. Plastik Su Tüpü
2. Belirtilmemiş Yollar
3. Kapalı Chuck Uç

Özellikler:

1. 10-1 redüktörlü redüksiyona sahip döner hava motoru, 250 litre durma torku.
2. Sürtünmeden Serbest Rulmanlar
3. Tersinir bronz Chuck
4. Pozitif Basınçlı Chuck Uç
5. Değiştirilebilir Yollar
6. Integral Muffle
7. Yan Egzoz veya alternatif
Üstten Alt Egzoz, 111 dBa, 1 metre'de 90 psi (621 kPa)
8.Çift destekli geri çekilebilir Çekiç

Özellikler:

1. Delik
5.5 "Çap.
139 mm
2. Delik Ölçüsü Aralığı
1-1 / 2 "- 3-1 / 2" Çap.
38 mm - 89 mm Çap.
3. Ağırlık
320 lbs.
145 kg
4. Hortumlar
Hammer Air - 1-1 / 2 "Kimlik, 38 mm
Dönüş Havası - 1 "Kimlik, 25 mm
Üfleme Havası veya Su 3/4 "Kimlik, 19 mm
5. Matkap Ucu
1-1 / 4 "Hex - 32 mm
2. 1-1 / 4 "Rd., 32 mm
3. 1 "QO, 25 mm
4. 1 "İlik, 25 mm
