Kaya Raybalar 4 inç ila 48 inç Pilot Delik Oyucu HDD için en çok yönlü, uygun maliyetli delik açıcı
Kazısız Yönlü Sondaj Yatay Sondaj Kablolu Direksiyon Hizmetleri Teknoloji Yazılım şirketleri
Kuyu dibinden geri dönen kesiciler nedeniyle artık yeniden delme yok.

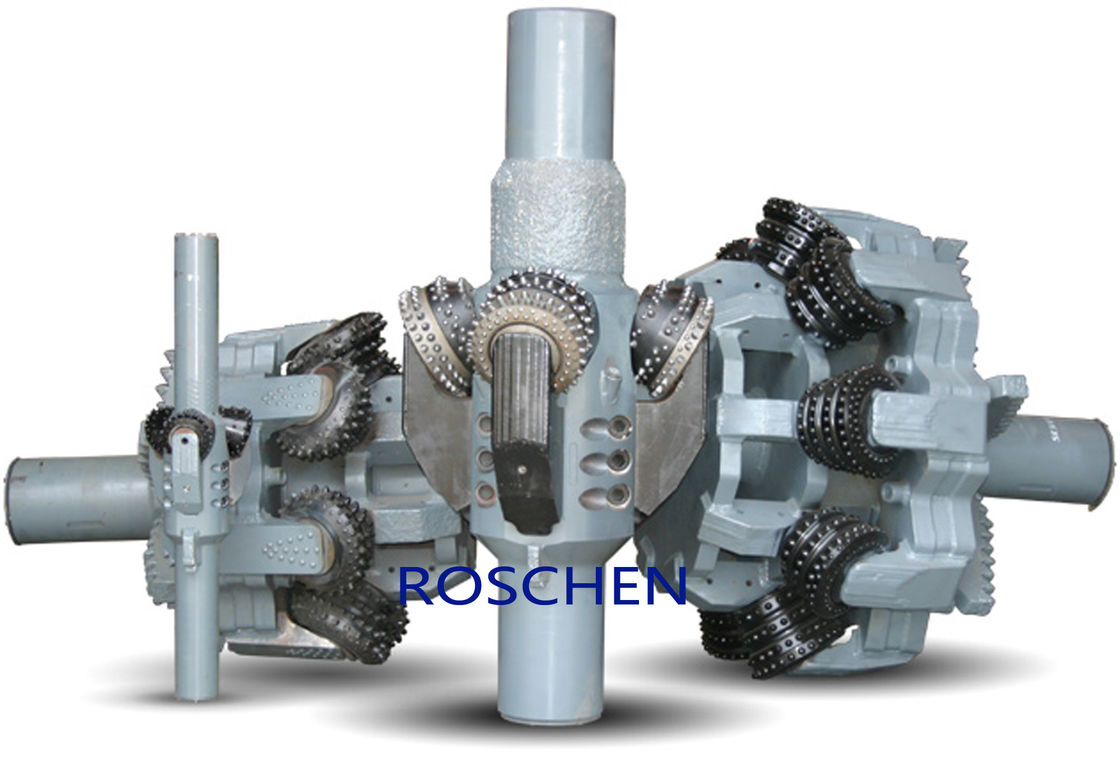

Kaya Oyucu, HDD için en çok yönlü, uygun maliyetli delik açıcıdır.Benzersiz tasarım, yerinde envanteri en aza indirerek maliyeti düşürür.
Rock Rayba, kayaları keserken olduğu kadar kesinti sürelerini de kolayca azaltır.
Oyma itme ihtiyacı ortaya çıktığında yeni takımlarda / kesicilerde beklemede daha fazla kesinti yok.Aynı gövde ve kesicilerle iter veya çeker ve bir gövde altı bedene açılır.
Avantajlar:
1. Diğer delik açıcılardan daha güçlüdür.
2. Artan alt dönüş süresi, kesici maliyetini ve yolculuk süresini en aza indirir.
3. Kesiciler ve kollar, torç ve kaynakçı olmadan sahada kolayca değiştirilebilir.
Kaya Oyucu Özellikleri
VÜCUT
| VÜCUT | MIN.PİLOT DELİĞİ | BAĞ | AĞIRLIK | UZUNLUK |
| R4 | 4 1/2 " | 2 7/8 "IF BXB | 135 LBS. | 42 " |
| R6 | 6 " | 3 1/2 "IF BXB | 346 LBS. | 52 " |
| R6-20 | 20 " | 4 1/2 "IF BXB | 1565 LBS. | 62 " |
| R8 | 8 1/2 " | 4 1/2 "IF BXB | 730 LBS. | 65 " |
| R17 | 17 1/2 " | 7 5/8 "REG BXB | 1915 LBS. | 65 " |
| R26 | 26 " | 7 5/8 "REG BXB | 2669 LBS. | 65 " |
| R36 | 36 " | 7 5/8 "REG BXB | 2569 LBS. | 65 " |
| R42 | 42 " | 7 5/8 "REG BXB | 3290 LBS. | 65 " |
| R48 | 48 " | 7 5/8 "REG BXB | 3900 LBS. | 65 " |
KESİCİLER
| VÜCUT | HAYIR.KESİCİ | PİLOT DELİĞİ | BAĞ | AÇILIŞ ARALIĞI | |||||
| R4 | 3 | 4 1/2 " | 2 7/8 "IF BXB | 8 1/2 " | 10 " | 12 " | |||
| VÜCUT | HAYIR.KESİCİ | PİLOT DELİĞİ | BAĞ | AÇILIŞ ARALIĞI | |||||
| aa | bb | cc | gg | ee | |||||
| R6 | 3 | 6 " | 3 1/2 "IF BXB | 12 " | 14 " | 16 " | 18 " | 20 " | |
| R6-20 | 5 | 20 " | 4 1/2 "IF BXB | 24 " | 26 " | 28 " | 30 " | 32 " | |
| VÜCUT | HAYIR.KESİCİ | PİLOT DELİĞİ | BAĞ | AÇILIŞ ARALIĞI | |||||
| Bir | B | C | D | E | F | ||||
| R8 | 3 | 8 1/2 " | 4 1/2 "IF BXB | 16 " | 18 " | 20 " | 22 " | 24 " | 26 " |
| R17 | 3,4 | 17 1/2 " | 7 5/8 "REG BXB | 24 " | 26 " | 28 " | 30 " | 32 " | 34 " |
| R26 | 3,5 | 26 " | 7 5/8 "REG BXB | 32 " | 34 " | 36 " | 38 " | 40 " | 42 " |
| R36 | 3,5 | 36 " | 7 5/8 "REG BXB | 42 " | 44 " | 46 " | 48 " | 50 " | 52 " |
| R42 | 4,5,7 | 42 " | 7 5/8 "REG BXB | 48 " | 50 " | 52 " | 54 " | 56 " | 58 " |
| R48 | 4,5,7 | 48 " | 7 5/8 "REG BXB | 54 " | 56 " | 58 " | 60 " | 62 " | 64 " |
KESİCİLER VE AĞIRLIKLAR
| R4 | R6 | Bir | B | C | D | E | F | |||||||
| 8-1 / 2 " | 10 " | 12 " | aa | bb | cc | gg | ee | |||||||
| MT | 4 | 8 | 12 | 15 | 23 | 31 | 41 | 56 | 32 | 47 | 64 | 80 | 102 | 128 |
| TCI | 6 | 10 | 16 | 21 | 30 | 42 | 55 | 73 | 41 | 61 | 79 | 100 | 126 | 155 |
| FRA | 5 | 7 | 9 | 20 | 24 | 28 | 35 | 37 | 50 | 55 | 68 | 75 | 88 | 101 |
Formasyon Kaldırma Tablosu
Delinen ayak başına çıkarılan malzemenin yaklaşık fit küpünü hesaplamak için bu tabloyu kullanın.Kaldırılacak toplam kübik yarda malzemeyi hesaplamak için fit küpü toplam çekimle çarpın ve 27'ye bölün.
Kesiciler Nasıl Değiştirilir
1. Doğru boyutta kesiciyi cebe yerleştirin.
2. Kolu, kesiciyi sabitleyerek yerine kaydırın.
3. Üç cıvatayı tabloya göre sıkın.(aşağıya bakınız)
4. Kilit vidalarını tabloya göre sıkın.(aşağıya bakınız)
5. Her kesici için tekrarlayın.
| ÖLÇÜLERİ | ALLEN ANAHTARI | TORK | KİLİT VİDASI / TORK |
| R8 ile R-48 arası | 1 " | 2000-2500 ft / lb | 5/8 "/ 400-500 ft / lb |
| R4 | 5/8 " | 400-500 ft / lb | 5/16 "/ 40-60 ft / lb |
| R6 | 7/8 " | 1000-1200 ft / lb | 3/8 "/ 100-150 ft / lb |
