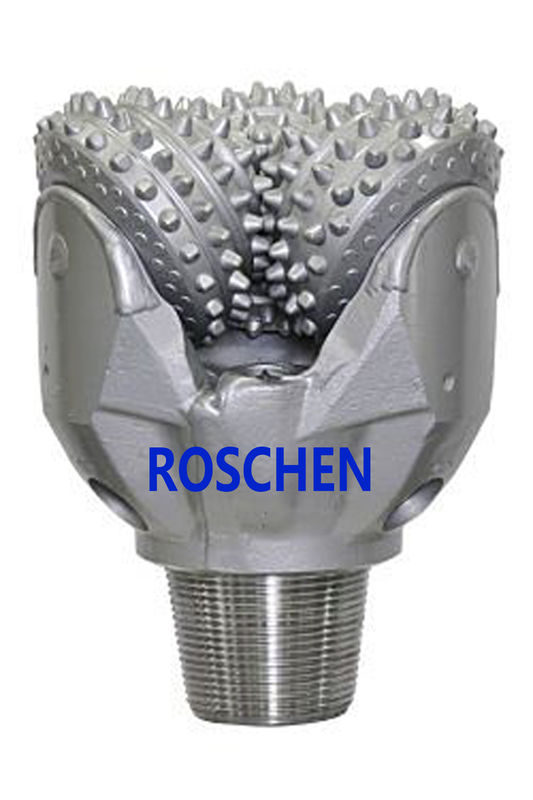

16 inç GTX TCI Tricone Matkap Ucu, IADC 535
Açıklama
Tricone makaralı koni matkap uçları, tanımlı bir uygulamada performansı en üst düzeye çıkarır.Sondaj projelerinizi geliştirmeye yönelik Ar-Ge taahhüdümüzü temel alan sürekli iyileştirme kültürümüz, daha düşük ayak başı maliyetle daha yüksek ROP elde eder.
Roschen Baker Hughes'un Roschen Hughes Christensen GT, GTX, GX ve STX tricone matkap uçları ailesi, son on yılda önemli bir saha deneyimi biriktirdi ve çeşitli uygulamalarda birçok operatör ve müteahhit için tercih edilen matkap uçları haline geldi.Bu uçlar, güvenilir ve tutarlı delme performansı sağlamak için yüksek kaliteli malzemeler ve üstün üretim süreçleri kullanılarak sahada kanıtlanmış teknolojiler üzerine inşa edilmiştir.
Uygulamalar:
.Geleneksel sondaj uygulamaları
.Döner ve motor uygulamaları
Özellikler / Faydalar:
.GTX Rulmanı - GTX serisinde bir O-ring sızdırmaz bilyalı ve makaralı rulman bulunur.Bu uçlar, yüksek devirli delme ve uçtaki delik bölümlerinin ve saatlerin azaltıldığı yönlü uygulamalar için önerilir.
.Maksimum Penetrasyon - Çok büyük koni ofseti ve iyi havalandırmalı derin iç içe diş tasarımı sayesinde agresif delme işlemi.
.Merkez Jet - Dördüncü bir jet, bitin ortasında konumlandırılır ve bit toplanmasını ve buna bağlı penetrasyon oranındaki azalmayı önlemek için kullanılır.
Özellikler:
1. Boyut: 16 inç (406,4 mm)
2. Bit Tipi: GTX-C30
3. IADC: 535
4. Diş Tipi: TCI
5. Yatak / Conta Paketi: İki Sıralı Silindir / Örtülü O-ring
6. Bağlantı: 7-5 / 8 REG API
7. Maks.Bit Ağırlığı: 35-87 klb (15-38 tn veya kdaN)
8. Dönme Hızı: Döner ve Motorlu Uygulamalar İçin
9. Telafi Torku: 34.0 - 40.0 kft-lb (46.1 - 54.2 kNm)
| HAYIR. |
PDC KAYA BIT BOYUTU |
REG.PIN API |
| içinde |
mm |
| 1 |
3 3/4 |
95.3 |
2 3/8 |
| 2 |
3 7/8 |
98.4 |
2 3/8 |
| 3 |
4 1/8 |
104.8 |
2 3/8 |
| 4 |
4 1/4 |
108 |
2 3/8 |
| 5 |
4 1/2 |
114.3 |
2 3/8 |
| 6 |
4 5/8 |
117.5 |
2 7/8 |
| 7 |
4 3/4 |
120.7 |
2 7/8 |
| 8 |
4 7/8 |
123.8 |
2 7/8 |
| 9 |
5 1/2 |
139.7 |
3 1/2 |
| 10 |
5 5/8 |
142.9 |
3 1/2 |
| 11 |
5 2/3 |
143.9 |
3 1/2 |
| 12 |
4 3/4 |
146.1 |
3 1/2 |
| 13 |
5 7/8 |
149.2 |
3 1/2 |
| 14 |
6 |
152.4 |
3 1/2 |
| 15 |
6 1/8 |
155.6 |
3 1/2 |
| 16 |
6 1/4 |
158.8 |
3 1/2 |
| 17 |
6 1/2 |
165.1 |
3 1/2 |
| 18 |
6 5/8 |
168.3 |
3 1/2 |
| 19 |
6 3/4 |
171.5 |
3 1/2 |
| 20 |
7 1/2 |
190.5 |
4 1/2 |
| 21 |
7 5/8 |
193.7 |
4 1/2 |
| 22 |
7 7/8 |
200 |
4 1/2 |
| 23 |
8 3/8 |
212.7 |
4 1/2 |
| 24 |
8 1/2 |
215.9 |
4 1/2 |
| 25 |
8 5/8 |
219.1 |
4 1/2 |
| 26 |
8 3/4 |
222.3 |
4 1/2 |
| 27 |
9 1/2 |
241.3 |
6 5/8 |
| 28 |
9 5/8 |
244.5 |
6 5/8 |
| 29 |
9 7/8 |
250.8 |
6 5/8 |
| 30 |
10 1/2 |
266.7 |
6 5/8 |
| 31 |
10 5/8 |
269.9 |
6 5/8 |
| 32 |
11 |
279.4 |
6 5/8 |
| 33 |
11 5/8 |
295.3 |
6 5/8 |
| 34 |
12 |
304.8 |
6 5/8 |
| 35 |
12 1/4 |
311.2 |
6 5/8 |
| 36 |
12 5/16 |
312.7 |
6 5/8 |
| 37 |
13 3/8 |
314.3 |
6 5/8 |
| 38 |
12 7/16 |
315.9 |
6 5/8 |
| 39 |
12 5/8 |
320.7 |
6 5/8 |
| 40 |
13 1/8 |
333.4 |
6 5/8 |
| 41 |
13 1/2 |
342.9 |
6 5/8 |
| 42 |
13 5/8 |
346.1 |
6 5/8 |
| 43 |
13 3/4 |
349.3 |
6 5/8 |
| 44 |
14 1/2 |
368.3 |
7 5/8 |
| 45 |
14 3/4 |
374.7 |
7 5/8 |
| 46 |
15 1/2 |
393.7 |
7 5/8 |
| 47 |
16 |
406.4 |
7 5/8 |
| 48 |
17 1/2 |
444.5 |
7 5/8 |
| 49 |
18 7/8 |
479.4 |
7 5/8 |
| 50 |
20 |
508 |
7 5/8 |
| 51 |
22 |
558.8 |
7 5/8 |
| 52 |
24 |
609.6 |
7 5/8 |
| 53 |
26 |
660.4 |
7 5/8 |
| 54 |
28 |
711.2 |
7 5/8 |
| 55 |
30 |
762 |
7 5/8 |
