Tricone Matkap Ucu
>
|
| Menşe yeri | Çin |
| Marka adı | ROSCHEN |
| Sertifika | API |
| Model numarası | 9 7/8 |

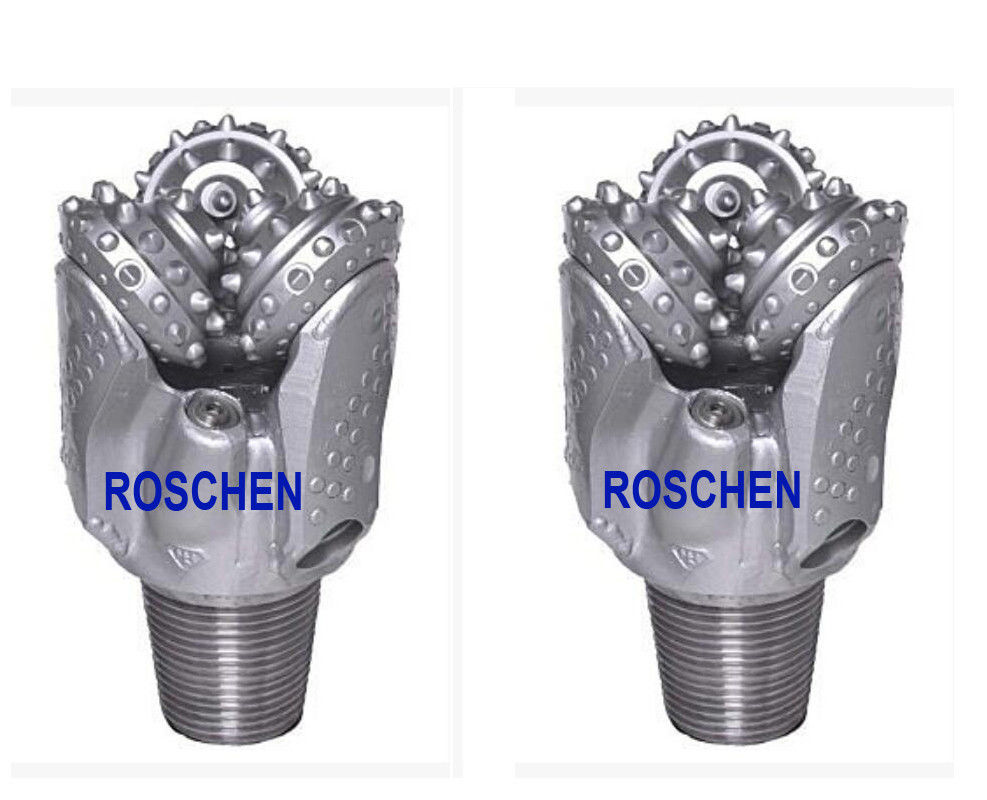

TRICONE ROCK MATKAP UÇLARI 9 7/8 "Su Sondajı İçin
Kuyu sondajı, yer altı suyu, tuzlu su, doğal gaz veya petrol gibi doğal bir kaynağın çıkarılması için, yüzeyden bir yer altı rezervuarına bir sıvının enjeksiyonu için veya yer altı oluşumlarının değerlendirilmesi için zeminde bir delik açma işlemidir. izleme.Yeraltındaki malzemenin doğasının araştırılması için sondaj (örneğin metalik cevher aramak için) en iyi şekilde sondaj sondajı olarak tanımlanır.
Dikey Matkap Ucu
En eski kuyular su kuyuları, su tablasının yüzeye yaklaştığı bölgelerde elle kazılan sığ çukurlardı, genellikle çökmeyi önlemek için iç kısımda duvar veya ahşap duvarlar vardı.Modern delme teknikleri, uzun delme millerini kullanır ve kazma ile üretilebilecek olandan çok daha dar ve daha derin delikler oluşturur.
Kuyu sondajı manuel veya mekanik olarak yapılabilir ve gerekli ekipmanın yapısı son derece basit ve ucuzdan çok karmaşıklara kadar değişir.
Yönetilen Basınçlı Sondaj (MPD), Uluslararası Sondaj Müteahhitleri Birliği (IADC) tarafından "kuyu deliği boyunca dairesel basınç profilini daha hassas bir şekilde kontrol etmek için kullanılan uyarlanabilir bir delme işlemi" olarak tanımlanmaktadır.MPD'nin hedefleri, "kuyu içi basınç ortamı sınırlarını tespit etmek ve buna göre dairesel hidrolik basınç profilini yönetmektir."
| Tricone Rolle Bits Ürün özellikleri: | |
| Modeli | Su kuyusu için öğütülmüş diş uçları tricone, su kuyusu için TCI bitleri tricone |
| IADC Kodu | 1161171261271361372162162163163173263273363371151251351552252353153253351141224214314111121131346347 |
| 417427437517 527537617627637737837832415425435445525625635416427436446447 516 526537547516536535 | |
| Rulman Tipi | H - Sürtünmeli yatak;G - Makaralı rulman;F - Yüzer Yatak |
| Sızdırmazlık Tipi | HJ (metal sızdırmaz muylu yatağı) |
| HA (kauçuk contalı muylu yatağı) hava soğutmalı yatak tipi | |
| Boyut | Delik açıcı bit, oyucu bit için 2 7/8 "ila 26" daha büyük boyutlar |
| Malzeme | alaşımlı çelik, tungsten karbür uç |
| Ekstra Özellik | 1) Y-Konik dişler 2) X-keski dişleri 3) K-geniş dişler 4) G- Gague koruması |
| Uygulanabilir Oluşum | Çok yumuşak, yumuşak, orta yumuşak, sert, orta sert, çok sert oluşum |
| Uygulama | Petrol ve gaz, su kuyusu, madencilik ve tektonik endüstrileri, petrol sahası, inşaat, jeotermal, yönlü sondaj ve yer altı temel işleri. |
| HAYIR. | TRİKON KAYA BİT BOYUTU | API İPLİK KAYIT PİMİ | |
| içinde | mm | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
Üç koni bitin kaya kırma mekanizması
1. Darbeli kırma
Koni ucu kuyunun dibinde çalışırken, bitin boylamasına titreşimi ile dişlerin kaya üzerindeki etkisi, kayayı merdane ucuyla kırmanın ana yoludur.Matkap ucu döndürüldüğünde, dişler belirli bir hızda kayaya bastırılır.Bu kırma yöntemi, kırma testindeki statik basınca benzer.Dişlerin kayaya bastırılması, yeterli özgül basınç ve temas süresi gerektirir.Bu nedenle, merdane ucunun dişinin kaya üzerindeki eksenel yükü, statik basıncı ve darbe yükünü içerir.Matkap ucuna uygulanan delme basıncı, statik bir basınç kısmıdır;Darbe yükü, kuyu dibi döndüğünde matkap ucu tarafından üretilir, böylece matkap ucu-matkap dizisi sistemi sürekli olarak sıkıştırılır ve gerilir ve alt matkap teli, döngünün elastik deformasyon enerjisini koni tarafından Üretilene iletir. Bu, matkap ucu kayayı kırdığında dişlerin çarpma basıncının kaynağıdır.Matkap ucunun oluşum üzerindeki darbe basıncını artırmak, kırılan kayanın verimini artırabilir.
2. Kayar makas
Plastisitesi yüksek olan kayada, dişlerin alt kaya üzerine etkisinin yanı sıra, dişlerin zeminde belirli bir kayma etkisine sahip olmasını da gerektirir, böylece dişler kayayı keserek kaya kırma etkisini arttırır.Yumuşak oluşumlarda sondaj yaparken önemlidir.Koni kuyunun dibinde yuvarlandığında kaymaya neden olacak önlemler süper üst, bileşik koni ve kaydırma eksenidir.
(1) Süper üst.Süper tepe, koninin koni tepesinin matkap ucunun merkez çizgisini aştığı anlamına gelir.Koninin tepesinden merkez çizgisine olan mesafeye süper tepe noktası denir.Süper üst mesafe ne kadar büyükse, kayma miktarı o kadar büyük olur.Süper tepe teğet yönde bir kayma oluşturur ve koninin her bir halkasındaki dişler ve dişler arasındaki kaya kesilir.
(2) Karmaşık koni.Bileşik koni, koninin teğet yönde kaymasına neden olur ve üst üstte olduğu gibi, koninin her bir halkasındaki dişler ve dişler arasındaki kaya kesilir.
(3) Değişen eksen.Şaftın kaydırılması, koninin ekseninin bit eksenine göre bir mesafeye çevrilmesi anlamına gelir.Bu mesafeye değişen dingil mesafesi denir.Değişen dingil mesafesi daha büyükse, koninin kayma miktarı daha büyüktür ve kesme etkisi daha büyüktür.Vites mili dişlerin eksenel olarak kaymasına neden olur ve koni üzerindeki çember dişliler arasındaki kaya kesilir.
3. Dişin kendisinin kesme etkisi
Diş, eksenel basınç (delme basıncı) etkisi altında kayaya yenildiğinde, dişin kama yüzeyi, onunla temas halindeki kaya üzerinde yatay bir kesme kuvveti oluşturur ve kaya, kayma düzlemi boyunca kesme kırığına maruz kalır. dişlerle.Dişin kendisinin kaya üzerindeki kesme etkisi olan kırık kayayı çıkarmak için hareket ettirin.
