| Menşe yeri | Almanya |
| Marka adı | ROSCHEN |
| Sertifika | ISO, API, CE |
| Model numarası | AW, BW, NW, HW, HWT, PW, PWT, SW, UW, ZW, RW, EW, NMLC, HMLC, LTK48, LTK60, BGM, NGM, ADBG, TVS, TNW |
Hızlı Detay:
W Muhafaza
WT Muhafazası
Metrik Gövde
W Serisi DCDMA
Açıklama:
kasa

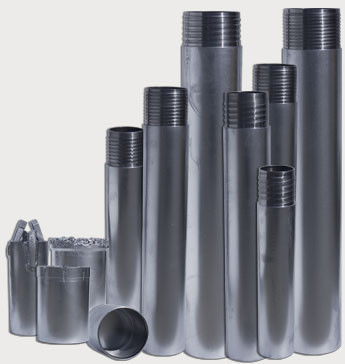

Roschen, Endüstri standardı DCDMA W ipliğini ve prim WT ipliğini üretir ve dağıtır.
W
Bu gövde, tek kullanımlık uygulama veya gövdenin delik içinde bırakıldığı durumlar için tasarlanmıştır. W muhafazası DCDMA C80 borudan yapılır ve DCDMA W diş formunu kullanır. Düz bir ipliği olan bu evrensel muhafaza tasarımı, dişli muhafazanın yere bırakılması gereken herhangi bir sondaj uygulamasında kullanılabilir.
borular
Paralel duvar tüpleri, Q / E kablolu delik içi aletlerle uyumludur ve standart DCDMA W boyutları, diğer W gövdesinin yuvalanmasına izin verir.
Diş dizaynı
Çift fitilli mafsal, sürüş ve sarsıntıda güç sağlar.
WT
Bu gövde, beklentileri aşmak üzere tasarlanmış ve standart W kaplamaya kıyasla daha hızlı ve daha kolay hale getirme ve kırma özelliklerine sahiptir. Bu vida, zor delme koşullarında iyi çalışır ve tekrarlanan uygulamalar için tasarlanmıştır. WT gövdesi DCDMA C80 boru ile yapılır ve konik HD iplik arttırılmış mukavemet sağlar.
borular
Paralel duvar tüpleri, Q / E kablolu delik içi aletlerle uyumludur ve standart DCDMA W boyutları, diğer W gövdesinin yuvalanmasına izin verir.
Diş dizaynı
HD çubuk vida dişleri ile uyumludur.
İnce konik ve inç başına daha az diş açısı, daha az ve hızlı bir şekilde aşınmayı azaltır ve işçilik maliyetlerini düşürür.
Çift katlı konik mafsal ve ağır hizmet mafsal formu daha büyük torsiyon ve geri çekme kuvveti sağlar.
Konik iplik, stres azaltır ve hareketi ve yağ kaybını azaltmak için katı bir mafsal sağlar.
Zorlu zemin koşullarından ve tekrarlanan kullanımdan yararlanabilmek için% 40'lık yük verimliliği daha büyük geri çekme kuvveti sağlar.
Gövdelerin tekrar kullanıldığı durumlar için dişlerin daha geniş aralıkları nedeniyle dişlerin temizlenmesi daha kolaydır.
Özellikler:
Boyutlar: AW, BW, NW, HW, PW, SW, ZW, BWT, NWT, HWT, PWT, SWT
146, 131, 116, 101, 86, 76, 66, 56 ve 46mm.
TEKNİK ÖZELLİKLER
| BOYUT | Tüp OD | Tüp Kimliği | İş Parçacığı |
| bir | B | inç başına | |
| (Mm) | (Mm) | (TPE) | |
| 146 (143/134) | 143.3 | 133.3 | 4 |
| 131 (128/119) | 128.4 | 118.4 | 4 |
| 116 (113/104) | 113.4 | 103.4 | 4 |
| 101 (98/89) | 98.4 | 88.4 | 4 |
| 86 (84/77) | 84.4 | 77.5 | 4 |
| 76 (74/67) | 74.4 | 67.5 | 4 |
| 66 (64/57) | 64.4 | 57.5 | 4 |
| 56 (54/47) | 54,3 | 47.4 | 4 |
| 46 (44/37) | 44.3 | 37,4 | 4 |
| Q Serisi Matkap ucu | |||
| Boyut | Dış çap (mm) | İç çap (mm) | Duvar kalınlığı (mm) |
| AQ çubuk | 44,5 | 34,9 | 4.8 |
| BQ çubuk | 55.5 | 46 | 4.75 |
| NK çubuk | 71 | 60 | 5.5 |
| HQ çubuk | 88.9 | 77.9 | 5.5 |
| Sütunlu çubuk | 114.3 | 103.4 | 5.5 |
| Muhafaza Çubukları | |||
| Boyut | Dış çap (mm) | İç çap (mm) | Inç başına iplikler |
| NW | 88.9 | 76.2 | 4 |
| HW | 114.3 | 101.6 | 4 |
| PW | 139.7 | 127 | 4 |
| 6" | 168 | 149 | 4 |
| WL46 | 44.15 | 37.15 | 4 |
| WL56 | 54.15 | 47.15 | 4 |
| WL66 | 64.25 | 57.25 | 4 |
| WL76 | 74.25 | 67,25 | 4 |
| WL86 | 84.25 | 77.25 | 4 |
| WL101 | 98 | 88.3 | 4 |
| WL116 | 113 | 103.3 | 4 |
| WL131 | 128 | 118.3 | 4 |
| WL146 | 143 | 133.3 | 4 |
| Matkap Çubuğu Verileri | ||||||
| İD | OD | Ağırlık / 10' | Cilt / 100 ' | |||
| Boyut | inç / mm | inç / mm | Kilogram | lbs | Litre | ABD Gal. |
| bir | 1.375" /34.9mm | 1.750" /44.5mm | 14.04 | 31 | 29.14 | 7.7 |
| ATW | 1,437" /36.5mm | 1.750" /44.5mm | 12.05 | 26,6 | 31.79 | 8.4 |
| B | 1,812" /46.0mm | 2,188" /56.6mm | 18.12 | 40 | 50.72 | 13.4 |
| BTW | 1,909" /48.5mm | 2,225" /56.5mm | 15.76 | 34.8 | 56.02 | 14.8 |
| N- | 2.375" /60.3mm | 2.750" /69.9mm | 23.55 | 52 | 87.05 | 23 |
| NTW | 2,525" /64.2mm | 2,875" /73.0mm | 22.83 | 50.4 | 98.4 | 26 |
| 'H | 3,062" /77.8mm | 3.500" /88.9mm | 34.88 | 77 | 144,58 | 38.2 |
| P | 4,062" /103.2mm | 4,625" /117.5mm | 48.02 | 106 | 255,1 | 67,4 |
| Bit Verilerini Belirleme | ||||
| Çekirdek Çapı | Delik Çapı | Delik Hacmi | ||
| Boyut | inç / mm | inç / mm | Litre / 100Mtr | ABD Gal./100Ft |
| bir | 1,062" /27.0mm | 1,890" /48.0mm | 181 | 14.6 |
| ATW | 1,185" /30.1mm | 1,890" /48.0mm | 181 | 14.6 |
| B | 1,432" /36.5mm | 2.360" /60.0mm | 282.2 | 22.7 |
| BTW | 1,656" /42.0mm | 2.360" /60.0mm | 282.2 | 22.7 |
| N- | 1,875" /47.6mm | 2.980" /75.7mm | 451 | 36.3 |
| NTW | 2,205" /56.0mm | 2.980" /75.7mm | 451 | 36.3 |
| 'H | 2.500" /63.5mm | 3,782" /96.0mm | 724,4 | 58.3 |
| P | 3,345" /85.0mm | 4,827" /122.6mm | 1180,4 | 95.1 |
| Gövde Verileri | ||||||
| İD | OD | Ağırlık / 10' | Delik Hacmi | |||
| Boyut | inç / mm | inç / mm | Kilogram | lbs | Litre / 100Mtr | USGal./100Ft |
| AW | 1.90" /48.26mm | 2,350" /59.69mm | 17.21 | 38 | 85.3 | 18.8 |
| BW | 2.375" /60.2mm | 2,975" /75.44mm | 31,71 | 70 | 136.2 | 30 |
| NW | 2.99" /75.95mm | 3,620" /91.95mm | 38.95 | 86 | 202.4 | 44,5 |
| HW | 3.93" /99.82mm | 4.630" /117.6mm | 51,19 | 113 | 331.1 | 72.8 |
| PW | 4,84" /122.94mm | 5.660" /143.7mm | 65.23 | 144 | 494.8 | 108.8 |
Standart efektif uzunluklar 3.0, 1.5, 1.0 ve 0.5 metredir. Diğer uzunluklar isteğe bağlı olarak üretilebilir.
Tüm muhafaza borularının sağ el iplikleri vardır. Talep edilirse sol dişler üretilebilir.
